¿Por qué se colocan guijarros debajo de los transformadores?

Autor: Hengfengyou Electric Fecha: 2025-11-26 Vistas:

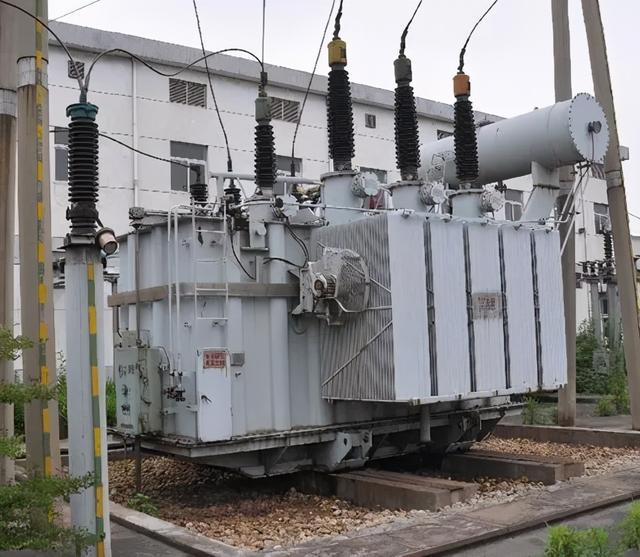

A menudo vemos una gran cantidad de guijarros colocados debajo de algunos transformadores. Entonces, ¿para qué sirven exactamente estos guijarros? ¿Es solo por estética?

Los transformadores tipo baño de aceite utilizan el aceite como principal medio de aislamiento y también como medio de refrigeración, como en los sistemas autorrefrigerados por aceite, refrigerados por aceite y aire, refrigerados por aceite y agua, y con circulación forzada de aceite. Los componentes principales del transformador incluyen el núcleo, los devanados, el tanque, la cuba de expansión (conservador), el respiradero, el tubo de explosión (o válvula de alivio de presión), los radiadores, los bushings aislantes, el conmutador de derivaciones, el relé de gas, el termómetro y el purificador de aceite.

Es en este contexto donde surgen componentes como los guijarros.

El área debajo del transformador generalmente se denomina fosa de drenaje de aceite o fosa de retención de aceite (o nombres similares), que conduce a una fosa o piscina de contención de aceite de emergencia.

、

En caso de una emergencia, como una fuga de aceite proyectada o una explosión, el aceite del transformador se drena hacia la fosa de drenaje y luego fluye hacia la piscina de contención de aceite de emergencia.

Algunas fosas tienen una rejilla y otras no. Donde hay rejilla, los guijarros se colocan sobre ella; donde no la hay, los guijarros se colocan directamente dentro de la fosa de drenaje. El uso o no de una rejilla depende del tipo, capacidad y nivel de voltaje del transformador, existiendo regulaciones al respecto.

En los transformadores tipo baño de aceite, esta área debajo se conoce comúnmente como fosa de drenaje o fosa de retención de aceite, que conduce a una fosa o piscina de contención de aceite de emergencia. En caso de un incidente, como una proyección de aceite o una explosión, el aceite del transformador fluye a través de los guijarros hacia la fosa de drenaje y luego hacia la piscina de contención de emergencia. En este caso, los guijarros debajo del transformador sirven para:

• Aislamiento: Ayudan a aislar y reducir la intensidad del fuego, facilitando la extinción.

• Enfriamiento: El aceite del transformador a alta temperatura se enfría al pasar por los guijarros, lo que también ayuda a reducir el fuego.

La colocación de guijarros debajo de los transformadores tipo baño de aceite considera principalmente los siguientes siete factores:

1. Absorción y Direccionamiento de Fugas: Después de un uso prolongado, los componentes pueden envejecer y presentar fugas. Los guijarros absorben el aceite que pueda fugarse y lo dirigen hacia la piscina de contención de emergencia, reduciendo riesgos de accidentes.

2. Prevención de Salpicaduras y Explosiones: En caso de una emergencia, los guijarros ayudan a prevenir la proyección de aceite del transformador, reduciendo el riesgo de incendio o explosión.

3. Contención de Incendios: En caso de un incendio por explosión, los guijarros actúan como una barrera, evitando que el fuego se propague al suelo y facilitando la extinción.

4. Enfriamiento Auxiliar: Proporcionan un leve efecto de enfriamiento cuando la temperatura del transformador es demasiado alta.

5. Aislamiento y Accesibilidad: Los guijarros son aislantes y facilitan las labores de inspección y mantenimiento para el personal de operaciones.

6. Amortiguación de Vibraciones: Tienen un efecto amortiguador, similar al balasto en las vías del ferrocarril, añadiendo una capa de amortiguación.

7. Supresión de Malezas: Previenen el crecimiento de malezas.

Además, evitan que el aceite, en caso de un incendio del transformador, se derrame sobre una superficie plana y continúe ardiendo, y también evitan que se obstruyan los orificios de drenaje en el fondo de la fosa. El aceite fluye a través de los espacios entre los guijarros hacia abajo, manteniendo la superficie más limpia de residuos de aceite, y durante una fuga, ayudan a enfriar el aceite para prevenir su ignición.

Esta es la explicación de por qué se colocan guijarros debajo de los transformadores. Si desea obtener más información sobre otros aspectos de los transformadores secos, puede consultar con los ingenieros del fabricante de transformadores: +86 15853252696 o contactar por correo electrónico a info@hengfengyou.com
