Clasificación IP de Protección Global para Productos Eléctricos (Recomendado para Guardar)

El Grado de Protección IP (Ingress Protection) es un sistema estandarizado desarrollado por la IEC (Comisión Electrotécnica Internacional) que clasifica el grado de protección que ofrece la carcasa de un equipo eléctrico contra la entrada de cuerpos sólidos (como polvo) y líquidos (como agua). Hoy, Evan, ingeniero de Hengfengyou Electric, les comparte detalles sobre este estándar.

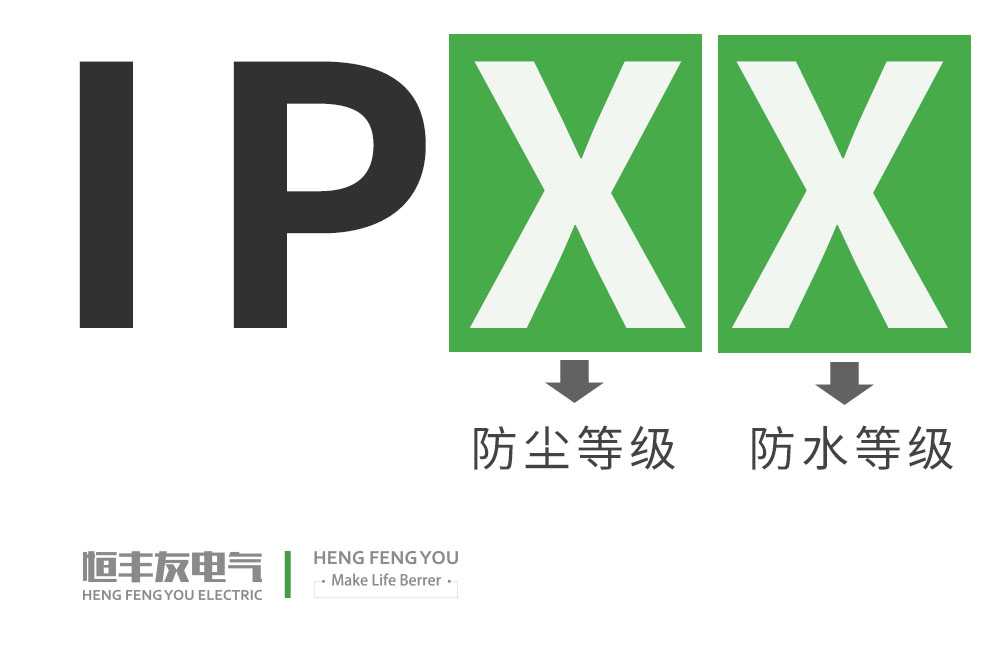

El código IP está compuesto por dos dígitos:

• El primer dígito indica el nivel de protección contra la entrada de sólidos (polvo, objetos). El nivel más alto es 6.

• El segundo dígito indica el nivel de protección contra la entrada de líquidos (agua, humedad). El nivel más alto es 8.

Un número más alto significa un mayor nivel de protección. Los estándares nacionales chinos de referencia son GB4208-2008/IEC60529:2001 y GB2423.37-2006.

Sistema de Codificación del Grado de Protección IP

El código se expresa comúnmente como IP seguido de dos dígitos que definen el nivel de protección.

Primer Dígito: Protección contra Sólidos (Polvo y Objetos)

Segundo Dígito: Protección contra Líquidos (Agua)

Métodos de Ensayo para la Protección contra Agua (IPX1 a IPX8)

Los ensayos de agua cubren los niveles del 1 al 8 (IPX1 a IPX8).

1. IPX1 - Goteo Vertical

   • Método: Ensayo de goteo vertical.

   • Condiciones: 1 mm/min durante 10 min.

2. IPX2 - Goteo con Inclinación (15°)

   • Método: Ensayo de goteo con carcasa inclinada 15°.

   • Condiciones: 3 mm/min durante 10 min (2.5 min por cada una de las 4 inclinaciones).

3. IPX3 - Agua Pulverizada

   • Método: Ensayo de pulverización de agua (mediante oscilación de un aspersor o con una "ducha" manual).

   • Condiciones: Caudal de agua de 0.07 L/min por orificio (método del aspersor) o 10 L/min (método de la ducha). Duración: 10 min o 1 min/m² (mín. 5 min).

4. IPX4 - Salpicaduras de Agua

   • Método: Ensayo de salpicaduras de agua (similar al IPX3 con mayor cobertura angular o sin el deflector en el método de la ducha).

   • Condiciones: Similar a IPX3, pero cubriendo un ángulo mayor (hasta 180°). Duración equivalente.

5. IPX5 - Chorros de Agua

   • Método: Ensayo de chorros de agua.

   • Condiciones: Boquilla de Ø6.3 mm, caudal de 12.5 L/min, distancia de 2.5-3 m. Duración: 1 min/m² (mín. 3 min).

6. IPX6 - Chorros de Agua Potentes

   • Método: Ensayo de chorros de agua potentes.

   • Condiciones: Boquilla de Ø12.5 mm, caudal de 100 L/min, distancia de 2.5-3 m. Duración: 1 min/m² (mín. 3 min).

7. IPX7 - Inmersión Temporal

   • Método: Ensayo de inmersión temporal.

   • Condiciones: Sumergir la carcasa a 1 m de profundidad durante 30 minutos.

8. IPX8 - Inmersión Continua

   • Método: Ensayo de inmersión continua.

   • Condiciones: Condiciones acordadas entre fabricante y cliente, más estrictas que el IPX7.

Estándares y Laboratorios

Los estándares clave para los grados IP incluyen:

• IEC 60529 (Estándar internacional)

• GB 4208 (Estándar nacional chino equivalente)

Entre los laboratorios acreditados en China para realizar estos ensayos se encuentran el Centro de Pruebas de Confiabilidad Ambiental y Compatibilidad Electromagnética, el Centro de Pruebas de Confiabilidad Ambiental Aeroespacial, y el Instituto de Investigación de Pruebas de Aparamenta Eléctrica de Suzhou.

Ejemplo Práctico

Ejemplo: La serie de cuadros de distribución XDM producida por Hengfengyou Electric tiene un grado de protección IP65. Esto significa que:

• 6 (Protección contra sólidos): Es completamente estanco al polvo.

• 5 (Protección contra líquidos): Está protegido contra chorros de agua desde cualquier dirección, permitiendo su limpieza con agua sin causar daños.
