Conocimientos Básicos sobre la Numeración y Modelos de Cuadros de Distribución

Qingdao Hengfengyou Electric, perteneciente al Grupo Hengfengshuai, es una empresa especializada en la producción, fabricación y venta de productos de distribución eléctrica. Sus productos se han exportado con éxito a más de 50 países en todo el mundo. Hoy les explicaremos el conocimiento básico sobre la numeración y modelos de los cuadros de distribución comunes:

Los cuadros de distribución pequeños se clasifican generalmente en:

• Cuadros de distribución compactos, como los tipos PZ30 o GOLF. Se utilizan a menudo dentro de viviendas o instalados empotrados en las paredes de pasillos. Suelen estar compuestos por interruptores automáticos miniaturas (MCB). La entrada es un MCB trifásico de menos de 63A, y las salidas son MCB o RCBO (interruptores diferenciales) trifásicos o monofásicos. Generalmente se instalan empotrados en la pared, con la base a una altura no inferior a 1.5 metros del suelo, según lo requiera la normativa.

• Cuadros de distribución de superficie. Suelen actuar como cuadros de distribución general de piso, alimentando a los cuadros compactos mencionados anteriormente. El cuadro general se coloca a menudo en el cuarto de contadores o pasillos técnicos, instalado en superficie. El interruptor principal es un interruptor de caja moldeada (MCCB) de gran corriente, y las salidas son MCCB o MCB (de corriente media, principalmente trifásicos). La entrada suele ser por cable, y las salidas son conductores hacia los cuadros de distribución empotrados subordinados. El modelo suele ser XM.

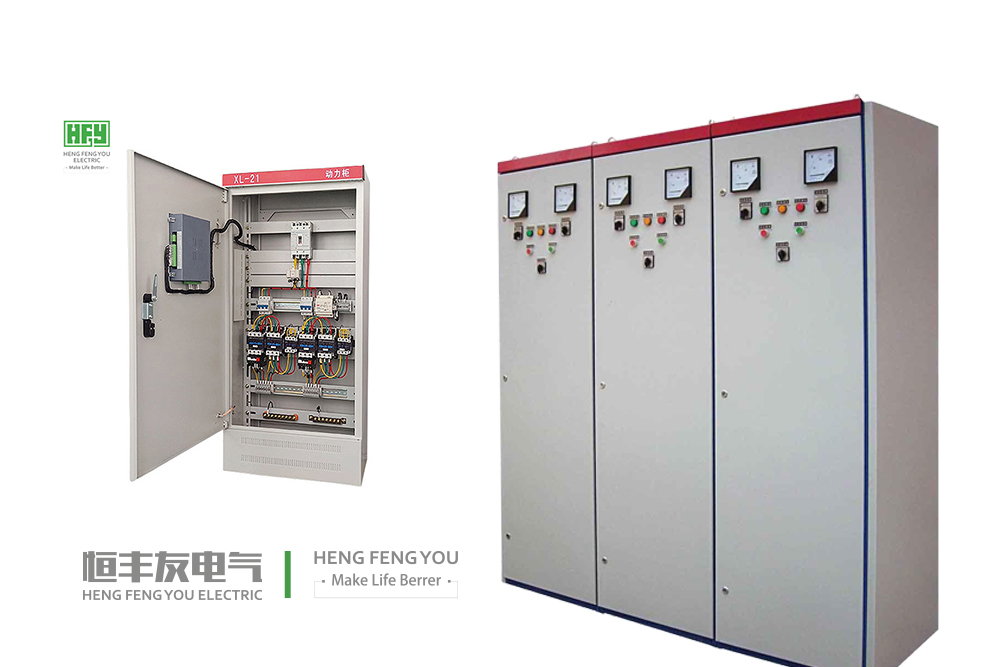

• Armarios de distribución. Generalmente son de pie y se utilizan como la toma de entrada principal. El modelo específico del cuadro a menudo no es muy significativo; lo principal es prestar atención a los interruptores que contiene.

• GCK, GCS, MNS: Armarios de baja tensión tipo extraíble.

• GGD, GDH, PGL: Armarios de baja tensión tipo fijo.

• XZW: Cuadro de distribución integral.

• ZBW: Subestación compacta.

• XL, GXL: Armario de distribución de baja tensión / Cuadro para obra.

• JXF: Caja de control eléctrico.

• PZ20, PZ30: Series de cuadros de distribución terminal para alumbrado.

• PZ40, XDD(R): Cajas de medición de energía (contadores).

• Explicación de la serie PXT(R)K–□/□–□/□–□/□–□/IP□:

  • (1) PXT: Cuadro de distribución para superficie. Para empotrado, añadir (R).

  • (2) K: Indica series con métodos de cableado específicos (como en la Tabla 1 adjunta).

  • (3) □/□ Corriente nominal / Capacidad de corriente nominal de corta duración: Indicado por números. Ej: 250/10 significa: Corriente nominal 250A / Capacidad de corriente nominal de corta duración 10kA. Puede reducirse según los requisitos del cliente.

  • (4) □/□ Tipo de entrada: □/1 Entrada monofásica; □/3 Entrada trifásica; 1/3 Entrada mixta.

  • (5) □×□ Circuitos de salida: Circuitos monofásicos × Circuitos trifásicos. Ej: 6×3 significa 6 circuitos monofásicos y 3 circuitos trifásicos.

  • (6) □/□ Tipo de interruptor principal / Grado de protección: Ej: 1/IP30 Interruptor principal monofásico / IP30; 3/IP30 Interruptor principal trifásico / IP30.

Tabla Anexa 1:

Nomenclatura Común de Armarios/Cuadros Eléctricos y sus Códigos

Ejemplos Explicativos

• GCK:

  • Primera G: Armario de Distribución (en chino, 配电柜)

  • Segunda C: Tipo Cajón extraíble (抽屉式)

  • K: Control (控制)

• GGD:

  • Primera G: Armario de Distribución (配电柜)

  • Segunda G: Tipo Fijo (固定式)

  • D: Fuerza / Potencia (动力)

¿Qué significan 1AL1a, 1AL1b, AT-DT, 1AP2, 2AP1, 3APc, 7AP, 1KX, etc.?

Estos son códigos comunes utilizados en los diagramas de sistemas de distribución de proyectos para identificar cada cuadro. Son asignados por el diseñador y no siguen una normativa estricta, pero suelen seguir ciertas convenciones (por ejemplo, AL para cuadro de distribución, AP para cuadro de fuerza, KX para cuadro de control).

• 1AL1b: Probablemente significa Cuadro de Distribución (AL) en la 1ª planta, primera agrupación/ubicación (1), de un segundo tipo o sub-tipo (b).

• AT-DT: Probablemente significa Cuadro de Distribución (A) para Transferencia / o específicamente para Transformador? y DT podría ser para Ducha Térmica o Dispensador Térmico? (La interpretación exacta puede variar, pero a menudo "DT" en algunos contextos se asocia con ascensores, por lo que "Cuadro de Ascensor" es una posibilidad común). La aclaración del diseñador es siempre necesaria.

• 1AP2: Probablemente significa Cuadro de Fuerza (AP) en la 1ª planta, 2ª unidad o segunda agrupación/ubicación.

• 2AP1: Cuadro de Fuerza (AP) en la 2ª planta, primera unidad/ubicación.

• 3APc: Cuadro de Fuerza (AP) en la 3ª planta, de un tipo específico (c).

• 7AP: Cuadro de Fuerza (AP) en la 7ª planta.

• 1KX: Cuadro de Control (KX) en la 1ª planta.

Nota: Estas interpretaciones son guías generales basadas en convenciones comunes. La nomenclatura exacta debe siempre verificarse con la leyenda o las especificaciones del proyecto específico.
