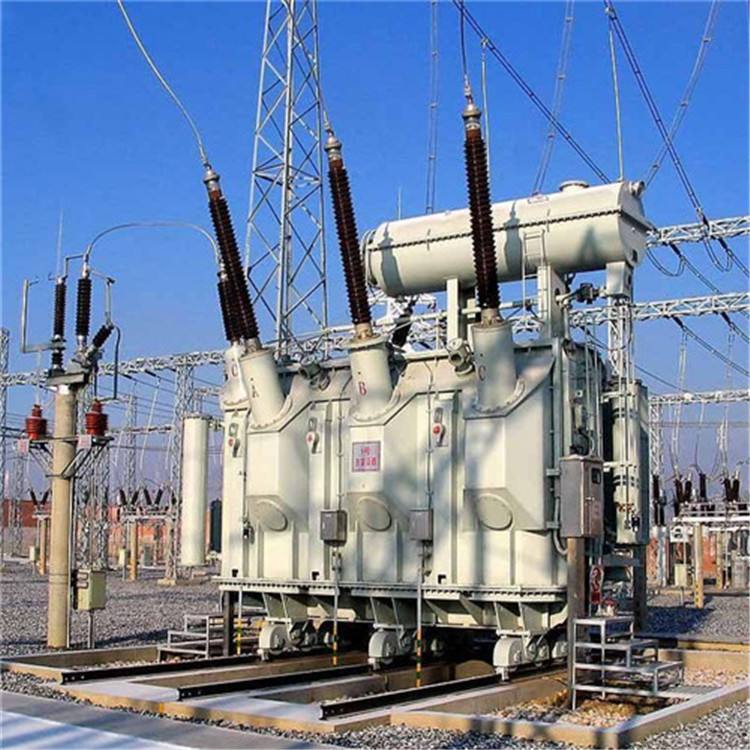

1. Diferencia entre la Protección Diferencial y la Protección de Gas del Transformador Principal
La protección diferencial es la protección principal del transformador. La protección de gas es la protección principal contra fallos internos del transformador.
El alcance de la protección diferencial abarca los equipos primarios entre los transformadores de corriente diferencial a ambos lados del transformador. Reacciona principalmente a cortocircuitos entre fases internos en los devanados, cortocircuitos entre espiras graves monofásicos y cortocircuitos entre fases en las bornas y los aisladores de porcelana.
El alcance de la protección de gas se limita a las fallas internas del transformador. Reacciona principalmente a cortocircuitos multifásicos internos, cortocircuitos entre espiras, cortocircuitos entre el núcleo y la carcasa, sobrecalentamiento del núcleo, fugas de aceite y descenso del nivel de aceite.
La protección diferencial puede eliminar rápidamente las fallas dentro de su rango de protección. Si se calibra y ajusta correctamente, no actuará incorrectamente. Sin embargo, no es lo suficientemente sensible para los cortocircuitos entre espiras leves internos del transformador.
La protección de gas responde a varios tipos de fallas internas en el tanque e incluso puede detectar cortocircuitos entre espiras leves y sobrecalentamiento del núcleo que la protección diferencial no puede detectar, así como la entrada de aire, por lo que tiene alta sensibilidad y actuación rápida.
Su desventaja es que no puede responder a fallas externas del transformador, tiene baja resistencia a interferencias y puede activarse fácilmente por error.
2. Manejo del Problema de Imposibilidad de Abrir un Seccionador
Si un seccionador no se puede abrir y el mecanismo de operación está congelado, se debe aplicar una ligera sacudida. Durante este proceso, preste atención a los aisladores de soporte y a cada parte del mecanismo de operación para identificar el punto de resistencia según su deformación o desplazamiento.
Si la resistencia a la apertura ocurre en el dispositivo de contacto de la cuchilla, no se debe forzar la apertura; de lo contrario, los aisladores de soporte podrían dañarse, provocando un accidente grave.
El único método en este caso es cambiar el modo de operación del equipo.
3. Razón por la que un Seccionador no puede Cortar Corrientes de Gran Carga
Al interrumpir una corriente elevada, la temperatura del arco eléctrico es muy alta, lo que intensifica la ionización térmica y por colisión, aumentando el diámetro del arco. Esto ralentiza la recuperación de la rigidez dieléctrica del medio.
Dado que el seccionador no tiene dispositivo de extinción de arco, el arco generado durante la apertura es un "arco abierto", y la capacidad de extinción de arco del aire es muy pobre.
Cuando se intensifica la ionización térmica y por colisión, su rigidez dieléctrica se reduce y es fácilmente perforada.
Si es perforada, se produce un cortocircuito con arco luminoso entre fases, lo que no solo puede dañar el seccionador y los equipos cercanos, sino que también representa un gran peligro para el personal y puede causar una falla grave en el circuito.
Por lo tanto, los seccionadores no pueden cortar cargas grandes.

4. Fenómenos y Métodos de Manejo de la Rotura del Cable de un Transformador de Corriente
Las fallas comunes de los transformadores de corriente (TC) incluyen:
Fenómenos de sobrecalentamiento.
Olor a quemado o emisión de humo desde el interior.
Fenómenos de descarga interna, sonidos anormales o chispas entre el cable de conexión y la carcasa.
Ruptura del aislamiento principal, causando una falla a tierra monofásica.
Cortocircuito entre espiras o entre capas del devanado primario y secundario.
Fugas de aceite en transformadores de corriente con aceite.
Fallas por rotura del cable en el circuito secundario.
Manejo:
Al detectar cualquiera de las fallas anteriores, se debe informar al despacho de energía (operador de red) y cortar la alimentación para su manejo. Si se descubre que una conexión en el circuito secundario del TC está sobrecalentada o rota, se debe intentar apretarla o puentearla de forma segura cerca del terminal del TC utilizando herramientas de seguridad. Si no se puede resolver, se debe informar al despacho para que retire el TC de servicio antes de proceder con la reparación.
5. Aspectos a Considerar al Disponer los Equipos en el Diagrama de Cableado de Instalación
Las dimensiones y distancias entre equipos en el diagrama de cableado no necesitan dibujarse a escala, ya que las dimensiones y posiciones de los equipos ya se determinan en el plano de disposición del panel. El objetivo principal es la claridad de la identificación de los terminales, por lo que las dimensiones externas de los equipos y las distancias entre ellos pueden ampliarse o reducirse libremente.
La posición relativa de los equipos debe coincidir con la posición de instalación real. Dado que los diagramas de cableado suelen ser vistas posteriores (vistas por la parte de atrás), la posición de los equipos es opuesta a su posición en el plano de disposición frontal del panel.
La forma de los equipos debe parecerse lo más posible al objeto real. Excepto para equipos simples como amperímetros y voltímetros, a los que no es necesario dibujar su cableado interno, para otros equipos más complejos como relés, debe dibujarse su cableado interno.
6. Componentes de un Dispositivo de Protección por Relé y sus Funciones
Sección de Medición: Su función es medir el estado de operación del elemento protegido y reflejar rápida y precisamente los cambios en una o varias magnitudes físicas relevantes.
Sección de Comparación (Lógica): Su función es comparar la magnitud física medida por la sección de medición con un valor de ajuste predefinido, determinando así si el elemento protegido ha fallado y decidiendo si el dispositivo de protección debe actuar.
Sección de Ejecución: Su función es, basándose en la instrucción de actuación de la sección de comparación, emitir la señal de pulso que accione el disparo del interruptor automático (circuit breaker) y las señales de alarma, completando así la misión de actuación del dispositivo de protección.
