¿Cómo se debe conectar y sacar los cables de un transformador?

El método de conexión para transformadores secos implica los siguientes 5 pasos:

1. Prueba de Aislamiento: Cortocircuitar los terminales de "entrada" y "salida" del transformador y medir la resistencia de aislamiento hacia tierra con un megóhmetro. Cuando se mide con un megóhmetro de 1000V, el valor debe ser superior a 2 MΩ.

2. Dimensionamiento de los Cables: La sección transversal de los cables de alimentación de entrada y salida debe cumplir con los requisitos de la corriente nominal. Se recomienda una densidad de corriente de 2-2.5 A/mm².

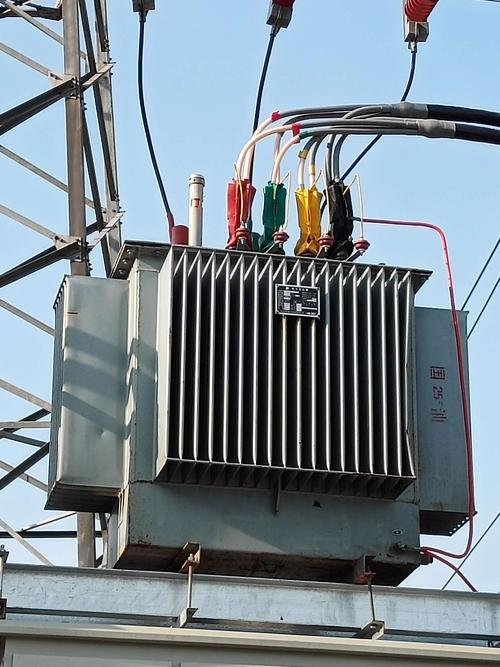

3. Conexión de Fases y Tierra: Conectar los cables trifásicos de entrada y salida a la placa de bornes según los colores de las fases de la barra colectora: Amarillo (Fase A), Verde (Fase B), Rojo (Fase C). El cable neutro debe conectarse al neutro del transformador. El cable de tierra debe conectarse a la carcasa del transformador (o al punto de tierra indicado en la caja, si la tiene).

   • Verificar todas las conexiones de entrada y salida para confirmar que sean correctas.

¿Cuáles son los métodos de salida para baja tensión en transformadores secos?

1. Conexión con Barra Colectora Cerrada Estándar (Closed Busbar):

   • Si la instalación utiliza barras colectoras cerradas (también llamadas barras blindadas o canalizaciones prensadas), el transformador seco puede proporcionar terminales estándar para este tipo de barras, facilitando la conexión con las barras externas.

   • Los productos con carcasa (IP20) incluyen una brida para la barra cerrada en la tapa superior. Los productos sin carcasa (IP00) solo proporcionan los terminales para conectar las barras.

2. Salida Lateral con Barras Horizontales Estándar (Horizontal Side Out):

   • Cuando el transformador seco se coloca junto al cuadro de distribución de baja tensión, para facilitar la conexión entre terminales, el transformador puede proporcionar una salida lateral con barras horizontales. Suele ser compatible con cuadros de baja tensión como GGD, GCK, MNS, etc.

   • Es crucial que el fabricante del transformador y el del cuadro eléctrico coordinen y documenten las interfaces dimensionales detalladas para garantizar una instalación en campo sin problemas.

3. Salida Lateral con Barras Verticales Estándar (Vertical Side Out):

   • Similar a la salida lateral horizontal, cuando se utilizan cuadros de baja tensión con disposición vertical de barras (como los cuadros tipo Domino), el transformador puede proporcionar una salida lateral con barras verticales.

El fabricante Hengfengyou Transformer le recuerda que el uso de la electricidad es un asunto de gran importancia, y la seguridad es la prioridad número uno, tanto para la seguridad de las personas como para la del propio transformador. Si hay algo que no comprende, puede llamar al +86 15853252696 o enviar un correo electrónico a hfy@hengfengyou.com para realizar consultas adicionales.
