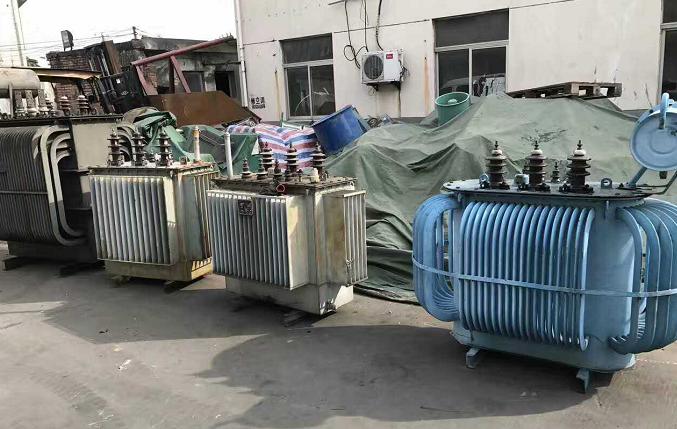

Cómo desmontar un transformador en desuso

Cómo desmontar el núcleo de un transformador viejo

Primer método:
Compre una botella (aproximadamente 1 litro) de acetato de amilo en una tienda de productos químicos. Luego, busque un recipiente (debe ser de vidrio o esmaltado), coloque el transformador dentro, asegurándose de que el acetato de amilo cubra completamente el transformador. Tape el recipiente con una tapa de vidrio para evitar la evaporación del acetato. Déjelo en remojo durante 24 horas. Al día siguiente, se notará que el barniz aislante del transformador se ha ablandado, permitiendo extraer el núcleo del transformador. Al extraer el núcleo, debe quitar primero la lámina más externa, una por una; una vez quitadas las primeras, las siguientes serán más fáciles de retirar. Para las demás láminas, puede usar una cuchilla o una cuña para sacar 2-3 láminas a la vez. Durante el desmontaje, si la primera lámina se daña, no importa, ya que la falta de una o dos láminas no afecta al transformador. También preste atención a que ambos extremos del transformador deben desmontarse por igual. Finalmente, lave los núcleos de ferrita extraídos con acetato de amilo para eliminar los residuos de barniz. Además, en este punto, el carrete del transformador aún puede ser utilizable, ya que el barniz se ha ablandado y el alambre esmaltado puede desmontarse, dejando el carrete intacto. Generalmente, el alambre esmaltado en este estado no es reusable, a menos que se lave completamente el barniz de su superficie, lo cual es difícil. Nota: Al reconstruir el transformador, si el núcleo no está completo y hay espacios entre el núcleo y el carrete, debe rellenarlos con cartón duro, sin dejar holguras, para evitar ruidos de vibración magnética. A veces, aunque parezca que está completo, al usar una cuchilla o cuña se descubren espacios; en ese caso, deben rellenarse.

Segundo método:
Paso 1: Calentamiento
Puede hacerse de dos maneras:

1. Calentar una placa de acero de 4-5 mm en una estufa y luego colocar el transformador sobre ella, evitando el calentamiento directo del plano del núcleo. Método común para transformadores de baja exigencia como transformadores de audio o choques.

2. Calentamiento directo con fuego: Para preservar las bobinas, se puede calentar en aceite, usando diésel o aceite de baja viscosidad. ¡El aceite vegetal es más seguro!

Paso 2: Extraer la primera lámina "I" más externa del núcleo tipo EI, que generalmente se puede quitar fácilmente.

Paso 3: Tome un trozo de hoja de sierra rota de unos 20 mm de largo, colóquelo cerca del borde de la primera lámina "E" del transformador y golpee la hoja de sierra con un martillo para expulsar la primera lámina "E". Repita para la segunda y tercera láminas. Use un cuchillo eléctrico para separar cada lámina hasta que estén completamente liberadas.

Con habilidad, esto también puede lograrse sin calentamiento. He desmontado innumerables transformadores, incluyendo marcas reconocidas de 27 fábricas. Aunque el barniz esté bien impregnado, ninguna lámina se dañará si se hace correctamente.
