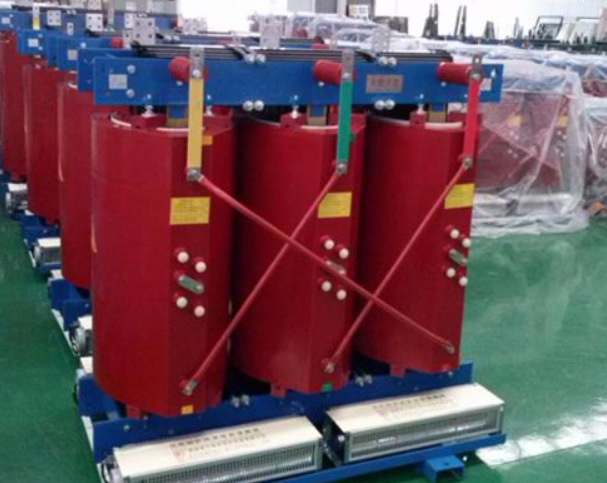

¿Cuáles son los modelos y especificaciones de los transformadores?

El transformador (Transformer) es un dispositivo que utiliza el principio de inducción electromagnética para cambiar el voltaje de corriente alterna. Al ver un transformador, las personas observadoras notarán que hay muchas letras en él. ¿Tienes curiosidad sobre el significado de estas letras en el transformador? Los transformadores no solo tienen estas letras, sino también modelos y especificaciones. Entonces, ¿cuáles son los modelos y especificaciones de los transformadores? ¿Qué representan las letras en el transformador que mencioné anteriormente? Ahora te lo explicaré.

¿Cuáles son los modelos y especificaciones de los transformadores?

1. En realidad, hay muchos modelos y especificaciones de transformadores, y cada especificación tiene un significado diferente. Por ejemplo, el transformador seco tiene un modelo como SCB10-1000KVA/10KV/0.4KV, donde el significado de las letras del transformador seco es: S representa el transformador trifásico (si fuera D, representaría un transformador monofásico). C indica que el devanado del transformador es sólido moldeado en resina, es decir, un transformador seco. B representa el devanado de lámina (si fuera R, representaría un devanado enrollado; L representa devanado de aluminio; Z representa regulación de voltaje bajo carga; el cobre no se marca). El número 10 representa el número de diseño, también conocido como número de técnica. 1000KVA indica la capacidad nominal del transformador (1000 kilovoltios-amperios). 10KV se refiere al voltaje nominal primario, y 0.4KV al voltaje nominal secundario.

2. Los modelos de transformadores de potencia comunes en nuestra vida generalmente consisten en símbolos que representan el número de fases, el método de enfriamiento, el método de regulación de voltaje, el material del núcleo del devanado, etc., indicando la capacidad del transformador, el voltaje nominal y el método de conexión del devanado. Por ejemplo, en el modelo de transformador de potencia "SFSZ9-31500/110", S representa trifásico, F representa enfriamiento por aire, S representa tres devanados, Z representa regulación de voltaje bajo carga, y 9 representa el número de diseño tipo 9. La capacidad nominal del transformador es 31500 kVA, y 110 indica que el voltaje nominal del lado primario es 110 kV.

3. En los modelos y especificaciones de los transformadores, si se clasifican según el nivel de voltaje del transformador, los modelos pueden dividirse en 1000KV, 750KV, 500KV, 330KV, 220KV, 110KV, 66KV, 35KV, 20KV, 10KV, 6KV, etc.

4. Según el medio de aislamiento y disipación de calor, los transformadores pueden dividirse en transformadores secos y transformadores sumergidos en aceite. Entre los transformadores secos, se incluyen el transformador seco de resina epoxi moldeada SCB y el transformador seco de aislamiento clase H no encapsulado SGB10. Según el material del núcleo del transformador, pueden dividirse en transformadores de núcleo de chapas de acero al silicio, transformadores de núcleo de rollo de acero al silicio y transformadores de núcleo de aleación amorfa. Según la secuencia de eficiencia energética en el diseño, los transformadores incluyen SJ, S7, S9, S11, S13 y S15. Los transformadores también pueden clasificarse por el número de fases: transformadores monofásicos y transformadores trifásicos.

Significado de las letras en los transformadores:

1: S - Trifásico; D - Monofásico.
2: S - Tres devanados; E - Dos devanados.
3: O - Autotransformador; F - No autotransformador.
4: Z - Regulación de voltaje bajo carga; W - Regulación de voltaje sin excitación.
5: O - Aislamiento con aceite; G - Aislamiento con SF6.
6: (Enfriamiento interno) N - Circulación natural; F - Circulación forzada; D - Circulación forzada direccional.
7: (Enfriamiento externo) A - Aire; W - Agua.
8: N - Circulación natural; F - Circulación forzada.
Número anterior - Capacidad nominal (kVA). Número posterior - Voltaje nominal (kV).

Método de representación del modelo del transformador de potencia:

Modelo básico + Número de diseño - Capacidad nominal (KVA) / Voltaje del lado de alta tensión.

Por ejemplo: El transformador S7-315/10 es un transformador trifásico de núcleo de cobre de 10 KV, con una capacidad de 315 KVA, y el número de diseño 7 indica que es de tipo eficiente.

Por favor, explique el significado de los modelos de transformadores de potencia, como SCR9-500/10 y S11-M-100/10.

S - Trifásico
C - Moldeado en resina (transformador seco)
9 (11) - Número de diseño
500 (100) - Capacidad (KVA)
10 - Voltaje nominal (KV)
M - Sellado.
