¿Cuáles son las diferencias entre el transformador y la subestación compacta?

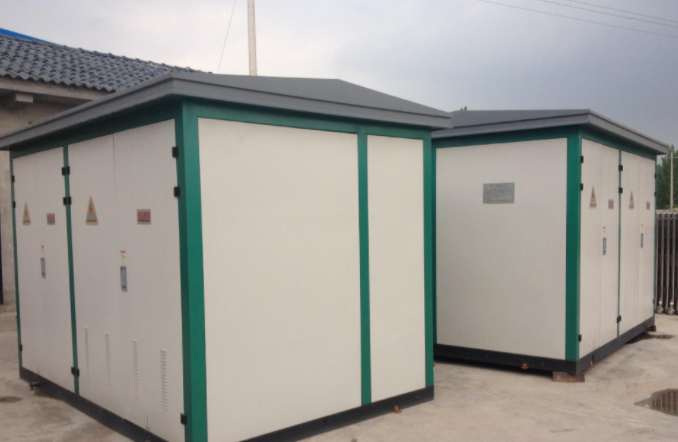

El transformador en caja es un término general para un sistema de transformador instalado dentro de una caja (como protección). En general, se divide en tres partes: ① Sala de control de interruptores de alta tensión; ② Sala del transformador; ③ Sala de control de interruptores de baja tensión. La capacidad del transformador en caja es relativamente grande, es un equipo instalado en el suelo al aire libre, los dispositivos de protección dentro de la caja son bastante completos y también cuenta con dispositivos de medición.

El transformador de distribución ordinario generalmente se refiere al transformador montado entre dos postes de electricidad. En el sistema eléctrico, se le llama "plataforma de transformador". Debido a que la capacidad del transformador de plataforma es relativamente pequeña, la parte de control también es más simple: el lado de alta tensión generalmente está controlado por "fusibles de caída", y el lado de baja tensión mostly está controlado por "cuchillas de carga" sin dispositivos de extinción de arco.

Subestación compacta: es un equipo "combinado" que incluye líneas de entrada y salida de alta tensión, dispositivos de medición, transformador, línea de entrada de baja tensión, líneas de distribución de baja tensión, etc., equivalente a una subestación completa. Pero la subestación compacta generalmente se instala fuera de los edificios, por lo que no hay requisitos especiales para la selección del transformador, generalmente se utiliza un transformador sumergido en aceite (bajo costo).

Transformador seco: es solo un tipo de transformador. Debido a que la disipación de calor del devanado del transformador seco utiliza enfriamiento natural por aire o enfriamiento forzado por aire (uso de ventiladores para forzar la convección de aire), no hay materiales inflamables o explosivos, por lo que se usa ampliamente en lugares con requisitos más altos, como sótanos de edificios. En contraste, está el transformador sumergido en aceite, que utiliza la convección del aceite del transformador para disipar calor, y el aceite del transformador en caso de accidente o fuga tiene riesgo de combustión, por lo que generalmente no se puede instalar directamente en los lugares mencionados.
