Métodos de Enfriamiento de Transformadores Secos

Los transformadores secos utilizan principalmente dos métodos de enfriamiento:

1. Enfriamiento por aire natural (AN)

• Permite el funcionamiento continuo a plena capacidad nominal de forma indefinida.

• No requiere ventiladores auxiliares.

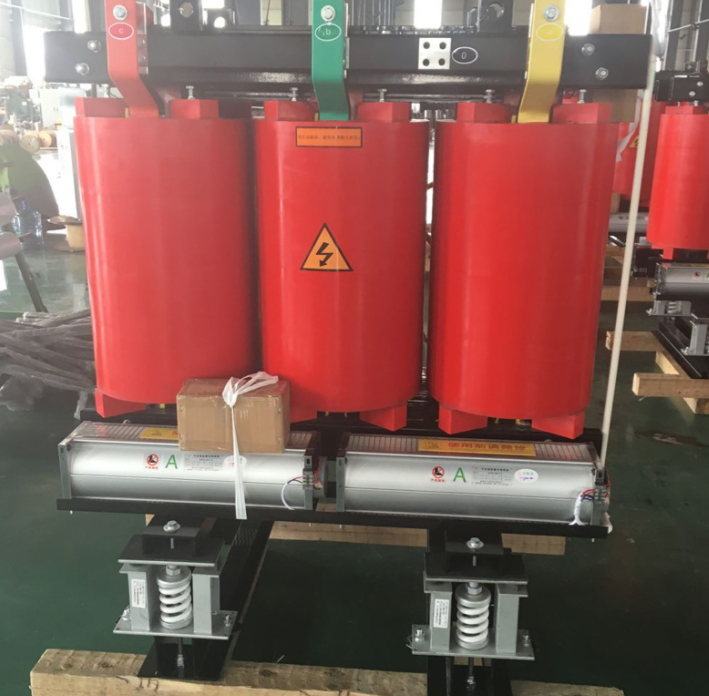

2. Enfriamiento por aire forzado (AF)

• Incrementa la capacidad de salida hasta un 50% adicional.

• Diseñado para:

  • Cargas sobredimensionadas intermitentes

  • Situaciones de emergencia por sobrecarga

• Limitación: No es recomendable para operación continua en sobrecarga, ya que las pérdidas y la impedancia aumentan significativamente, reduciendo la eficiencia.

Tipos Estructurales de Transformadores Secos

Tipo Abierto

• El núcleo y los devanados están expuestos al ambiente.

• Uso en interiores limpios y secos (humedad relativa ≤85% a 20°C).

• Enfriamiento natural o por ventilación forzada.

Tipo Cerrado

• Carcasa sellada que aísla el interior de la atmósfera exterior.

• Aplicación principal: entornos mineros o explosivos (aunque con menor eficiencia térmica).

Tipo Encapsulado en Resina

• Aislamiento principal mediante resina epóxica u otros polímeros.

• Ventajas: estructura compacta, tamaño reducido.

• Ideal para transformadores de baja capacidad.

Características Principales

1. Seguridad: Materiales ignífugos, sin riesgo de contaminación.

2. Alta resistencia mecánica y capacidad para soportar cortocircuitos.

3. Bajas pérdidas energéticas y emisión de ruido.

4. Excelente disipación térmica, incluso en condiciones de humedad elevada.

5. Sistemas de monitorización térmica inteligente:

   • Control automático de ventiladores.

   • Alarmas y protección contra sobrecalentamiento.

6. Compactos y livianos, reduciendo costos de instalación y espacio.
