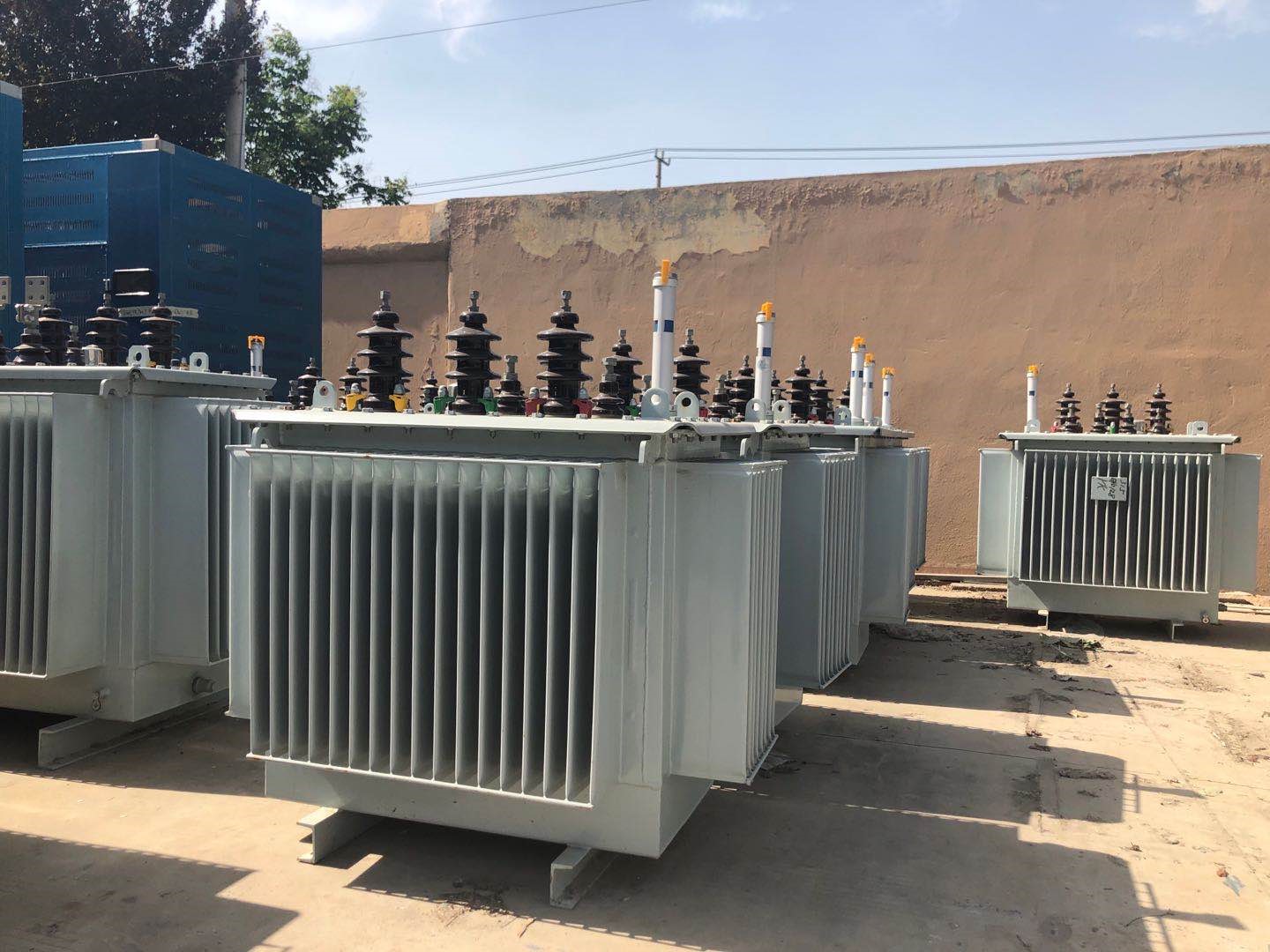

Componentes principales del transformador de aleación amorfa sumergido en aceite S9/S11/S13

La estructura principal del transformador de potencia de aleación amorfa sumergido en aceite S9/S11/S13 está compuesta por el cuerpo, el tanque, el equipo de refrigeración, el equipo de protección y el equipo de salida. El cuerpo contiene el núcleo, los devanados, el aislamiento, los cables y el conmutador de derivaciones. El tanque incluye el cuerpo del tanque y sus accesorios (válvula de purga, tornillo de puesta a tierra, soporte deslizante, placa de identificación, etc.). El equipo de refrigeración incluye radiadores y refrigeradores. El equipo de protección incluye el depósito de expansión de aceite, indicador de nivel de aceite, tubo de seguridad, respirador, elemento de medición de temperatura y relé de gas. El equipo de salida incluye los bornes de alta y baja tensión.

Veamos los componentes principales del transformador de aleación amorfa sumergido en aceite.

1. Núcleo del transformador de aleación amorfa S9/S11/S13 sumergido en aceite: El núcleo es el componente principal del circuito magnético del transformador de aleación amorfa. La estructura del núcleo se divide en dos tipos: tipo núcleo y tipo acorazado. Transformador tipo núcleo: Los devanados primario y secundario del transformador tipo núcleo se colocan alrededor de las dos columnas del núcleo. Su estructura es simple; los transformadores de potencia utilizan todos estructura tipo núcleo. Transformador tipo acorazado: El núcleo del transformador tipo acorazado rodea los devanados por la parte superior, inferior y lateral. Su fabricación es compleja; se utiliza comúnmente en pequeños transformadores secos.

2. Devanados (bobinas) del transformador de aleación amorfa S9/S11/S13 sumergido en aceite: Los devanados son la parte del circuito del transformador de aleación amorfa, enrollados con alambre de cobre o aluminio aislado. Los devanados, como portadores de corriente, generan flujo magnético y fuerza electromotriz inducida. Se dividen en devanados de alta tensión, devanados de baja tensión, devanados concéntricos y devanados superpuestos.

3. Accesorios del transformador de aleación amorfa S9/S11/S13 sumergido en aceite: Los accesorios del transformador de potencia incluyen el tanque, el depósito de expansión, el conmutador de derivaciones, el tubo de seguridad, los bornes aislantes, etc. Su función es garantizar el funcionamiento seguro y confiable del transformador de aleación amorfa.

   (1) Tanque: Es la carcasa del transformador de aleación amorfa sumergido en aceite, utilizada para disipar calor y proteger el cuerpo principal (el cuerpo del transformador se coloca dentro del tanque). Contiene aceite de transformador para aislamiento.

   (2) Depósito de expansión (tanque de aceite): Instalado en la parte superior del tanque, sella el interior del tanque del exterior.

   (3) Tubo de seguridad (tubo anti-explosión): Instalado en la tapa superior del tanque, es un dispositivo de protección para evitar daños al tanque durante una falla. Cuando el transformador falla y genera una gran cantidad de gas, la presión dentro del tanque aumenta, y el gas y el aceite son expulsados hacia el exterior a través de la membrana anti-explosión, evitando así la explosión del tanque.

   (4) Relé de gas: Instalado en la tubería entre el tanque del transformador y el depósito de expansión, es el principal dispositivo de protección.

   (5) Conmutador de derivaciones: Al conectar el interruptor a diferentes terminales, se puede cambiar el número de vueltas del devanado original para lograr el objetivo de regular el voltaje. Los conmutadores de derivaciones se dividen en conmutadores bajo carga y conmutadores sin carga.

   (6) Bornes aislantes: Instalados en la tapa del tanque del transformador, se utilizan para sacar los terminales de los cables de los devanados del tanque y aislar los cables del tanque. Para voltajes inferiores a 1 kV, se utilizan bornes aislantes cerámicos; para 10-35 kV, se utilizan bornes rellenos de gas o aceite; para voltajes superiores a 110 kV, se utilizan bornes capacitivos.

(7) Aceite del transformador: Mejora el aislamiento y la disipación de calor. Se requiere que tenga alta resistencia dieléctrica, baja viscosidad, alto punto de inflamación y bajo punto de solidificación, y que no contenga impurezas como ácidos, álcalis, polvo, humedad, etc.

(8) Dispositivo de medición de temperatura: Supervisa la temperatura de la superficie del aceite del transformador. Los transformadores pequeños sumergidos en aceite utilizan termómetros de mercurio, y los transformadores grandes utilizan termómetros de presión.
