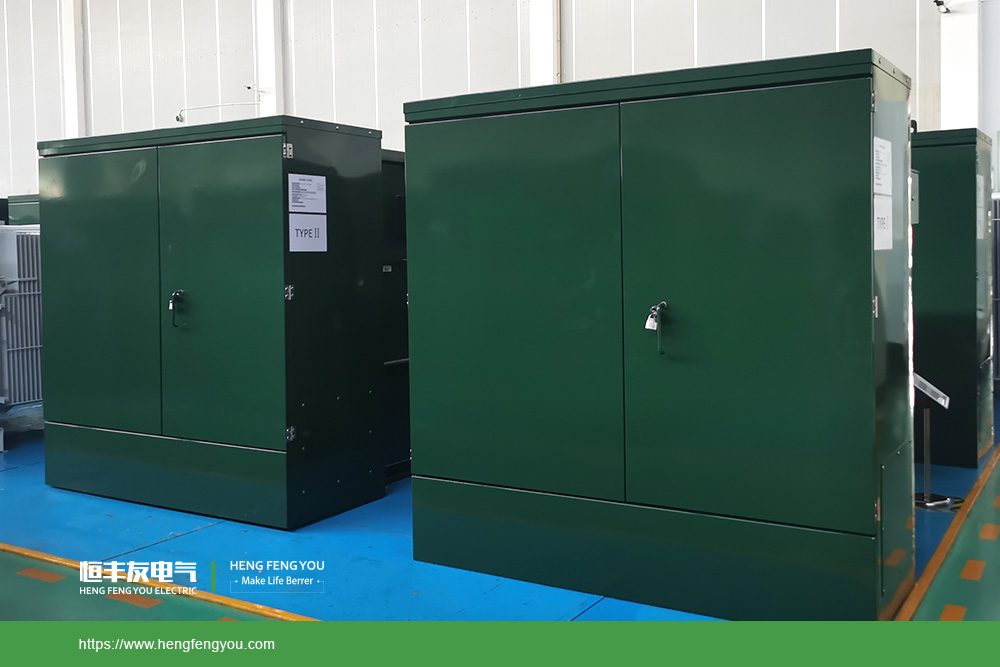

Especificaciones Técnicas para Subestación Compacta Tipo Americano 10kV/11kV

I. Descripción General de la Subestación Compacta Tipo Americano
1.1 Este documento de especificaciones técnicas es aplicable a subestaciones compactas tipo americano de 10kV/11kV. Este documento establece los requisitos técnicos para el diseño funcional, estructura, rendimiento y pruebas del producto.
1.2 Estándares Técnicos (Las subestaciones compactas tipo americano 10/11 kV de Hengfengyou Electrical cumplen con los estándares nacionales y normativas sectoriales chinas vigentes. La serie 13.8kV/34.5kV cumple con estándares ANSI C57, DOE, CSA, IEEE, IEC60067, etc. Consulte también las especificaciones técnicas para subestaciones compactas tipo americano de 13.8 kV).

• GB1094.1 Transformadores de potencia. Parte 1: Disposiciones generales.

• GB1094.2 Transformadores de potencia. Parte 2: Elevación de temperatura.

• GB1094.3 Transformadores de potencia. Parte 3: Niveles de aislamiento, ensayos dieléctricos y distancias en el aire en el aislamiento externo.

• GB1094.4 Transformadores de potencia. Parte 4: Guía para los ensayos de impulso atmosférico y de maniobra de transformadores de potencia y reactancias.

• GB1094.5 Transformadores de potencia. Parte 5: Capacidad para soportar cortocircuitos.

• GB/T1094.10 Transformadores de potencia. Parte 10: Determinación del nivel de ruido.

• GB2536 Aceite para transformadores.

• GB5273 Terminales para transformadores, aparamenta de alta tensión y tapas de entrada.

• GB7251 Equipos de maniobra de baja tensión ensamblados.

• GB/T17467 Estación prefabricada de distribución de alta/baja tensión.

• GB/T17468 Guía para la selección de transformadores de potencia.

• GB/T6451 Parámetros técnicos y requisitos para transformadores de potencia inmersos en aceite.

• GB2900.15 Términos electrotécnicos: Transformadores, transformadores de medida, reguladores de tensión y reactancias.

• JB/T8637 Conmutador de derivaciones sin excitación.

• GB/T14048.1 Equipos de maniobra y control de baja tensión. Parte 1: Reglas generales.

• GB3804 Interruptor de carga de CA para 3kV ~ 40.5kV.

• GB/T11022 Requisitos comunes para las normas de aparamenta y equipos de control de alta tensión.

• GB4208 Grado de protección proporcionado por las envolventes (Código IP).

II. Condiciones Ambientales de Servicio
2.1 Temperatura ambiente del aire:

• Temperatura máxima: +40°C

• Temperatura mínima: -15°C

• Temperatura media diaria máxima: +30°C

• Temperatura media anual máxima: +20°C

• Diferencia de temperatura diaria máxima: 25K
  2.2 Altitud: No superior a 1000 m.
  2.3 Velocidad del viento: No superior a 25 m/s.
  2.4 Humedad ambiental:

• Valor medio mensual ≤ 90%

• Valor medio diario ≤ 95%
  2.5 Resistencia sísmica:

• Intensidad sísmica: Grado 8
  2.6 Inclinación del punto de instalación: No superior a 3°.
  2.7 Se considerarán los efectos de la luz solar, contaminación, condensación y corrosión natural.
  2.8 El aire circundante no debe estar significativamente contaminado por gases corrosivos o inflamables, vapor de agua, etc. El punto de instalación no debe tener vibraciones bruscas.

III. Requisitos de Parámetros Técnicos para Subestación Compacta Tipo Americana
3.1 Parámetros técnicos principales
3.1.1 Modelo del producto: ZGS11-Z- Subestación compacta tipo americano.
3.1.2 Tensión nominal: Alta Tensión 10kV/11kV, Baja Tensión 0.4kV.
3.1.3 Frecuencia nominal: 50 Hz.
3.1.4 Número de fases: Trifásico.
3.1.5 Grupo de conexión: Dyn11.
3.1.6 Configuración de entrada/salida AT/BT: Una entrada, cuatro salidas.
3.1.7 Tipo de producto: Terminal.
3.2 Estructura y requisitos técnicos
3.2.1 La subestación compacta tipo americana es una estructura totalmente cerrada donde el núcleo del transformador, el interruptor de carga, los fusibles, etc., están diseñados integralmente y ubicados dentro del mismo tanque de aceite.
3.2.2 Carcasa
3.2.2.1 Los materiales metálicos de la carcasa deben tratarse contra la corrosión. La carcasa debe ser soldada. No debe deformarse ni dañarse durante el izado, transporte o instalación. Color de la carcasa: Verde militar (valor por defecto de Hengfengyou Electrical: RAL6014).
3.2.2.2 Todas las puertas deben abrirse hacia afuera, con un ángulo de apertura superior a 90°. Las puertas deben tener manija, cerrojo interno y cerradura interna a prueba de lluvia, obstrucción y óxido. Las dimensiones de las puertas deben corresponder con las del equipo a instalar.
3.2.2.3 La carcasa debe tener suficientes aberturas de ventilación natural y medidas de disipación de calor para garantizar que la temperatura de todos los equipos eléctricos no exceda su temperatura máxima permitida durante la operación bajo temperaturas ambientales normales.
3.2.2.4 La inclinación de la tapa superior de la carcasa no debe ser inferior a 3° y debe tener un alero de protección contra la lluvia.
3.2.2.5 La base de la carcasa y todas las partes metálicas expuestas (internas y externas) deben tratarse contra el óxido y recubrirse con una capa protectora duradera. Puertas, ventanas y rejillas de ventilación deben tener medidas contra el polvo y la entrada de pequeños animales.
3.3.1 Los cables de entrada/salida de AT y BT de la subestación compacta tipo americana serán con cable.
3.3.2 El transformador será del tipo totalmente sellado modelo S11-M, fabricado por Hengfengyou.

• Límite de elevación de temperatura del transformador: Cuando funciona a capacidad nominal en la derivación de máxima pérdida, la elevación media máxima de temperatura del devanado es ≤ 65 K, la elevación máxima de temperatura del aceite en la parte superior es ≤ 55 K, y la elevación máxima local de temperatura del tanque es ≤ 80 K.

• Nivel de aislamiento nominal y requisitos de prueba: Devanado de 10 kV: LI75 AC35; Devanado de 0.4 kV: AC2.5.
  3.3.4 Hengfengyou utiliza aceite aislante tipo 25# para sus transformadores, chapas de acero al silicio de grano orientado de alta permeabilidad y calidad, y devanados totalmente de cobre.
  3.3.5 Se utiliza núcleo trifásico de tres columnas y chapas apiladas.

IV. Pruebas de Fábrica para Subestación Compacta Tipo Americana
Hengfengyou Electrical realiza las pruebas estrictamente de acuerdo con los items y métodos especificados en los estándares nacionales y normativas sectoriales chinas, y todos los resultados deben cumplir con los estándares técnicos.
4.1 Items de prueba de tipo

• Inspección general; Pruebas dieléctricas; Prueba de elevación de temperatura; Pruebas mecánicas; Pruebas de operación mecánica; Medición de resistencia del circuito principal; Pruebas de estabilidad dinámica y térmica; Pruebas de capacidad de cierre y apertura; Prueba de grado de protección; Prueba de estanqueidad al agua de lluvia; Prueba de ruido; Prueba de resistencia mecánica de la carcasa.
  4.2 Items de prueba de rutina (fábrica)

• Inspección general; Pruebas de operación y características mecánicas; Prueba de tensión aplicada a frecuencia industrial; Verificación de instrumentos, indicadores, etc.; Medición de la resistencia del circuito principal de AT y verificación del circuito de puesta a tierra.
