¿Cuál es la diferencia entre una subestación compacta y un transformador compacto?
Autor: Hengfengyou Electric Fecha: 2025-11-25 Vistas:
¿Cuál es la diferencia entre una subestación compacta y un transformador compacto? Un transformador es un dispositivo que transforma voltaje, corriente e impedancia de CA. Cuando circula corriente alterna por el devanado primario, se produce un flujo magnético alterno en el núcleo, induciendo un voltaje (o corriente) en el devanado secundario. El transformador consta de un núcleo y bobinas, que tienen dos o más devanados; el devanado conectado a la fuente de alimentación se llama devanado primario, y los demás se llaman devanados secundarios. El principio es la inducción mutua. Un transformador es un dispositivo que utiliza la inducción electromagnética mutua para transformar voltaje, corriente e impedancia.

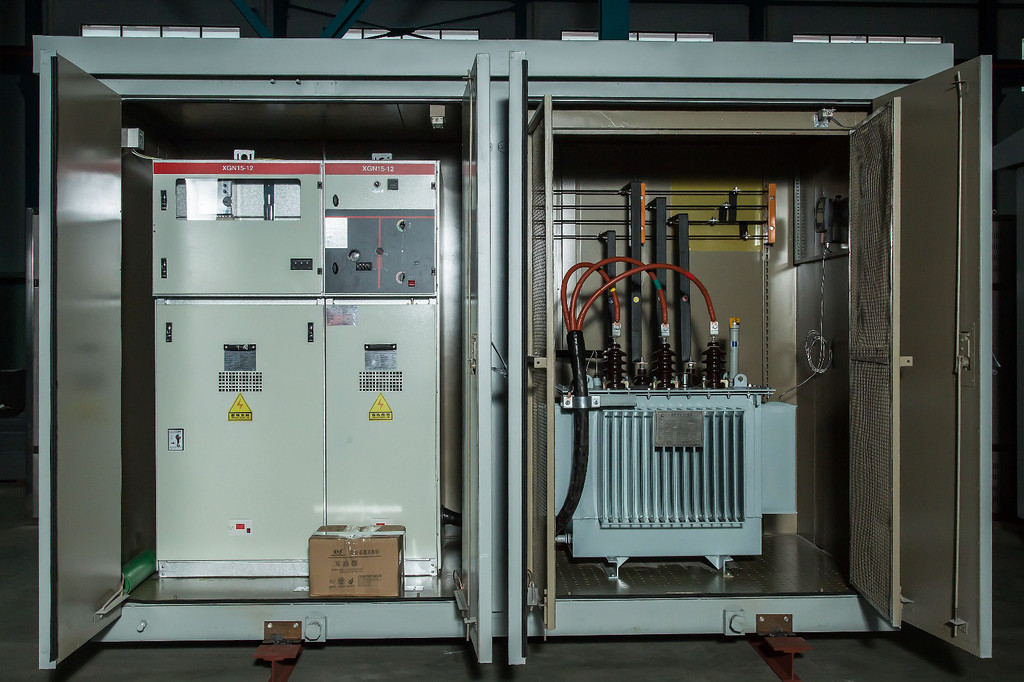

Subestación compacta (o pre-ensamblada):
También conocida como subestación pre-ensamblada. Es un equipo de distribución compacto prefabricado en fábrica para interior o exterior, que integra en un único conjunto, según un esquema de conexión determinado, equipos de maniobra de alta tensión, transformadores de distribución y dispositivos de distribución de baja tensión. Es decir, combina orgánicamente las funciones de transformación (reducción de voltaje) y distribución de baja tensión, instaladas dentro de una estructura estanca de acero móvil, resistente a la humedad, óxido, polvo, roedores, incendios y robos, además de ser aislante térmica y totalmente cerrada. Es especialmente adecuada para la construcción y renovación de redes urbanas y representa una nueva tipología de subestación que surge después de las subestaciones construidas in situ. Las subestaciones compactas son aptas para minas, empresas industriales, campos de petróleo y gas, y centrales eólicas. Sustituyen a las salas de distribución tradicionales construidas in situ, convirtiéndose en un nuevo conjunto completo de equipos de transformación y distribución.
El transformador compacto, como conjunto completo de equipos de distribución, está formado por la combinación orgánica de un transformador, equipos de control de tensión de alta tensión y equipos de control de tensión de baja tensión. Su principio básico reside en el montaje racional, siguiendo un orden establecido, mediante sistemas de arranque por presión, líneas blindadas, sistemas totalmente automáticos para subestaciones, corriente continua y los dispositivos técnicos correspondientes, instalando todos los componentes dentro de una estructura estanca específica de acero endurecido, resistente al agua, polvo y roedores, formando así un tipo específico de transformador. Actualmente, los transformadores compactos se utilizan ampliamente en proyectos de ingeniería eléctrica.
Tanto la subestación compacta como el transformador compacto son equipos de distribución. La diferencia principal reside en su alcance: el transformador compacto es un componente clave dentrode una subestación compacta. Una subestación compacta es un sistema completo que incluye secciones de Alta Tensión, el transformador propiamente dicho y secciones de Baja Tensión. Un transformador compacto se refiere específicamente a la unidad que integra el transformador y sus equipos de control asociados de AT y BT en una carcasa, pero típicamente representa una parte funcional de un sistema más grande. A menudo, los términos se usan de manera coloquial de forma intercambiable, pero técnicamente la subestación es el concepto más integral.
