¿Qué es un transformador de control?
En máquinas herramienta u otros equipos eléctricos que requieren un alto factor de seguridad, la fuente de alimentación del circuito de control debe utilizar bajo voltaje, como 127V o 36V. Por lo tanto, es necesario convertir voltajes de 380V o 220V utilizando un transformador de baja potencia (100-150W) para obtener estos voltajes. Este tipo de transformador se denomina transformador de control o, a veces, transformador para lámparas de señalización. ¿Método de conexión del transformador de control bk50?
¿Cómo se conecta correctamente un transformador de control?
Para una entrada de 380V, se pueden conectar dos fases cualesquiera a las posiciones 380 y 0. El transformador de control es aplicable principalmente en circuitos de frecuencia de CA de 50Hz (o 60Hz) y voltaje inferior a 1000V. Se utiliza comúnmente en máquinas herramienta y equipos industriales como fuente de alimentación para iluminación de control eléctrico e indicadores.

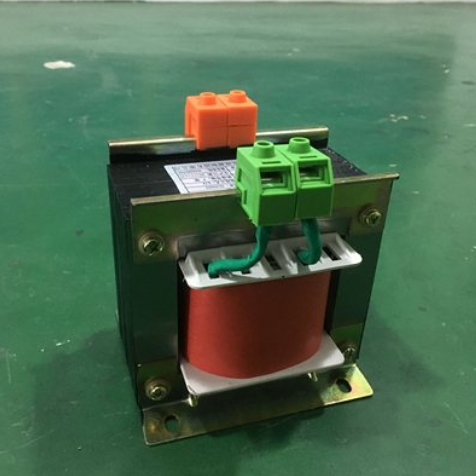

El transformador de control es un transformador seco de pequeño o mediano tamaño. A menudo se utiliza como fuente de alimentación para iluminación local, lámparas indicadoras o pilotos, y para alimentar circuitos de control en equipos eléctricos. Funciona según el principio de inducción electromagnética. El transformador tiene dos bobinas: el devanado primario y el devanado secundario. El devanado secundario se enrolla sobre el primario. Cuando el devanado primario se conecta a una corriente alterna, el núcleo del transformador genera un campo electromagnético alterno, induciendo una fuerza electromotriz (FEM) en el devanado secundario. La relación del número de vueltas entre los devanados del transformador (en saturación) es igual a la relación de voltaje.
Los parámetros básicos del transformador son la relación de voltaje, la regulación de voltaje, la resistencia del cobre, la eficiencia, el aumento de temperatura y la resistencia de aislamiento. Diferentes tipos de transformadores tienen requisitos específicos. El transformador debe tener una vida útil suficientemente larga.
El factor clave que determina la vida útil de un transformador de bajo voltaje es el envejecimiento térmico. La evaporación del barniz hace que los materiales aislantes se vuelvan frágiles y agrieten, lo que puede llevar a la perforación dieléctrica. Por cada aumento de 8-10°C en la temperatura de operación, la vida útil se reduce a la mitad.
¿Cuál es la función del transformador de control?
Las funciones del transformador de control son: obtener convenientemente el voltaje adecuado; el secundario no debe conectarse a tierra; mejorar la inmunidad al ruido eléctrico.
El transformador de control es aplicable principalmente en circuitos de frecuencia de CA de 50Hz (o 60Hz) y voltaje inferior a 1000V, pudiendo funcionar continuamente durante largos períodos a su potencia nominal. Se utiliza comúnmente en máquinas herramienta y equipos industriales como fuente de alimentación para iluminación de control eléctrico e indicadores.
Principio de funcionamiento:
El transformador de control opera según el principio de inducción electromagnética. Tiene dos bobinas: primaria y secundaria. La bobina secundaria se enrolla sobre la primaria. Cuando la bobina primaria se conecta a corriente alterna, el núcleo del transformador genera un campo electromagnético alterno, que induce una FEM en la bobina secundaria. La relación de vueltas entre las bobinas del transformador (en saturación) es igual a la relación de voltaje.
El transformador de control se utiliza para cambiar el valor establecido del voltaje de CA y está compuesto por un núcleo y bobinas de alambre.
No solo puede cambiar el voltaje de CA, sino también la impedancia, y puede cambiar la corriente sin exceder la potencia de diseño. En diferentes entornos, la aplicación del transformador también varía.
-
1.Para reducir las pérdidas en las líneas de transmisión, la energía eléctrica de la central eléctrica primero debe elevarse a cientos de miles de voltios (ej. 110kV o 220kV), y luego reducirse (ej. a 380V) en el destino.
-
2.En amplificadores electrónicos, para lograr la adaptación de impedancia y una transferencia de potencia máxima entre etapas, la conexión con transformadores puede desempeñar esta función de cambiar la impedancia.
-
3.En la soldadura, la corriente requerida entre el electrodo y la pieza de trabajo es muy grande (decenas a cientos de amperios), mientras que el voltaje es pequeño (unos pocos voltios). La máquina de soldar es un transformador que convierte alto voltaje (ej. 380V) en bajo voltaje. Sin cambiar la potencia, produce una gran corriente en la salida. Aplicación del transformador de control.
-
4.A veces, en el entorno se necesitan diferentes voltajes. El transformador se puede fabricar con múltiples devanados o tomas intermedias, generando así múltiples voltajes.
En los reguladores de voltaje de CA (variacs), el número de espiras del devanado de salida cambia inmediatamente para lograr el ajuste del voltaje de salida. La serie BK de transformadores se puede clasificar según su estructura en tipo abierto o encapsulado, y según su método de instalación en tipo pedestal. El transformador BK es una fuente de alimentación de transformador nueva desarrollada en China, caracterizada por su pequeño tamaño, conexión confiable, alto grado de protección contra agua y polvo, y buen rendimiento.
