Métodos y procedimientos detallados para la desgasificación del aceite de transformador

Autor: Hengfengyou Electric Fecha: 2025-11-25 Vistas:

I. Definición de desgasificación

Durante la instalación del transformador, cuando el contenido de gas en el aceite nuevo o en funcionamiento, el análisis cromatográfico del aceite o el contenido de humedad no cumplen los estándares, es necesario eliminar los gases del aceite hasta que se encuentren dentro de los límites permitidos. Este proceso se denomina desgasificación.

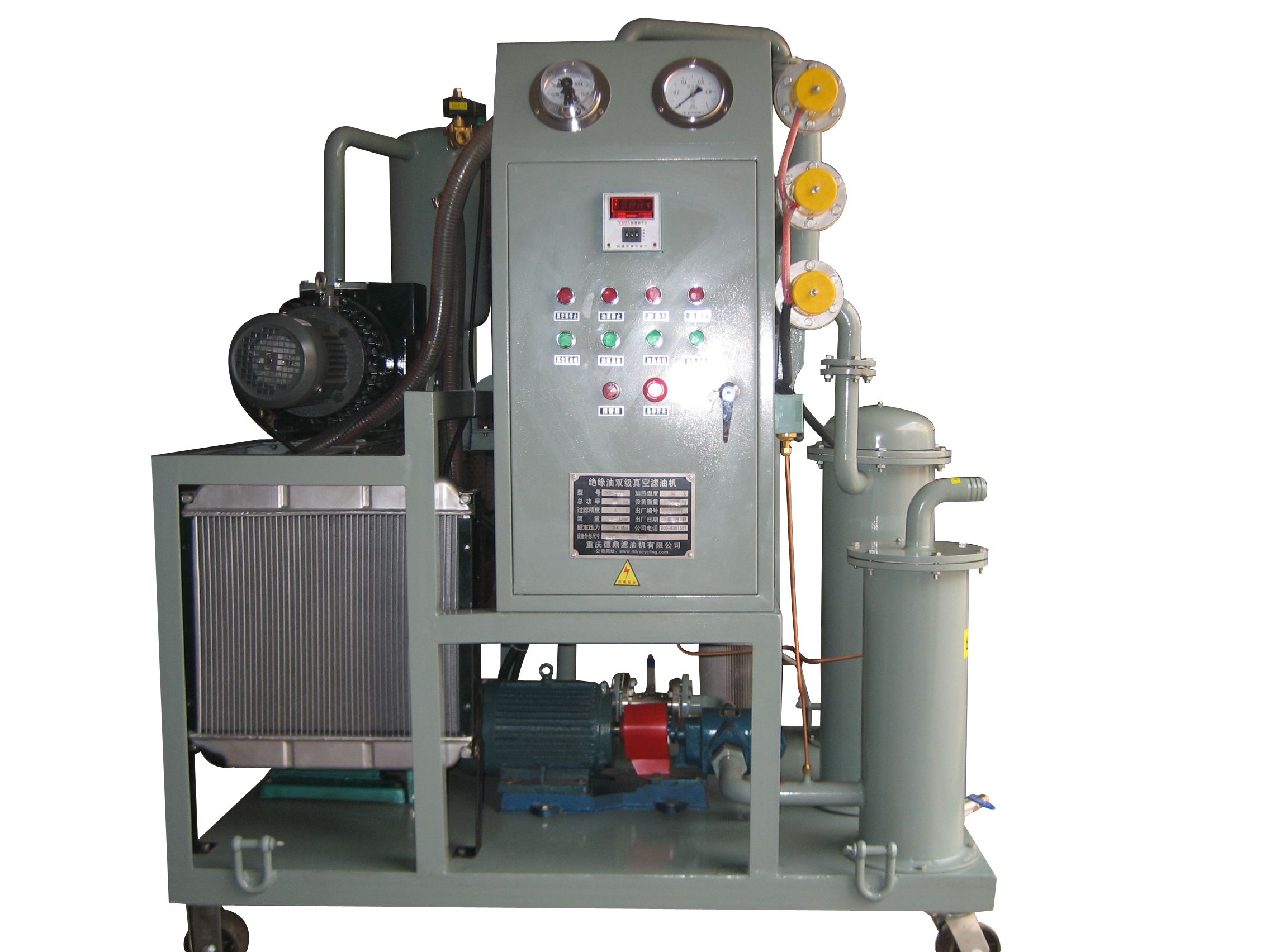

Para la desgasificación del aceite del transformador, generalmente se utiliza un filtro de aceite al vacío. Cuando el aceite pasa a través del filtro, el vacío facilita la liberación y eliminación gradual de los gases.

II. Métodos de desgasificación

La desgasificación puede realizarse mediante el "método de trasvase" o el "método de circulación".

1. Método de trasvase

   • El aceite del tanque del transformador se transfiere mediante el filtro de aceite a otro tanque (comúnmente llamado "tanque de aceite auxiliar").

   • Una vez que todo el aceite del tanque del transformador ha sido extraído, se devuelve en dirección inversa.

   • Este proceso de trasvase repetido asegura que no queden restos de aceite sin tratar, lo que mejora la eficiencia de la desgasificación y reduce el tiempo requerido.

   • Desventaja: Este método requiere un tanque auxiliar con capacidad de 5, 10 o 20 toneladas, que es voluminoso y complicado de transportar.

2. Método de circulación

   • El aceite del transformador se extrae de la parte inferior del tanque y se hace circular a través del filtro de aceite, devolviéndolo a la parte superior del tanque.

   • Ventaja: No requiere un tanque auxiliar adicional.

   • Desventaja: El tiempo de desgasificación es más prolongado en comparación con el método de trasvase.

III. Procedimiento operativo detallado

1. Desconectar el transformador principal de la alimentación. Conectar el filtro de aceite al vacío: la salida del filtro se conecta a la válvula de drenaje del transformador principal, y la entrada del filtro se conecta al depósito de expansión del transformador.

2. Realizar el tratamiento circulatorio del aceite del transformador. Antes de iniciar el filtro de aceite al vacío, reemplazar el papel de filtro usado por uno nuevo y seco. Durante el proceso, activar los tubos calefactores del filtro para mantener la temperatura del aceite entre 60°C y 70°C. Cambiar el papel de filtro cada 24 horas.

3. Antes de la desgasificación, asegurar que el nivel de aceite del conmutador de derivaciones bajo carga esté por debajo del nivel de aceite del transformador principal. Cuando el contenido de acetileno en el aceite del transformador principal sea inferior a $2\times {10}^{-6}$, reemplazar el aceite del conmutador de derivaciones por aceite nuevo.

4. Durante el proceso circulatorio, tomar muestras diarias para analizar el contenido de acetileno. Cuando el contenido de acetileno sea inferior a $0.5\times {10}^{-6}$, realizar pruebas completas del aceite del transformador. Si todos los parámetros cumplen con los estándares, se puede detener el tratamiento. (Ejemplo práctico: tras 5 días de desgasificación, el acetileno se redujo a $0.36\times {10}^{-6}$ antes de detener el proceso).

5. Dejar el transformador en reposo durante 24 horas. Purgar el aire de todas las secciones. Realizar pruebas de aislamiento del transformador principal. Tomar muestras para análisis cromatográfico, pruebas simplificadas, contenido de humedad y prueba de factor de pérdidas dieléctricas del aceite. Si todos los parámetros son normales, el trabajo se considera completado.

6. Desconectar el filtro de aceite al vacío y las tuberías de conexión. El transformador principal estará listo para ponerse en servicio (verificar que el nivel de aceite del conmutador de derivaciones esté por debajo del nivel del transformador principal).
