Ventajas y desventajas de transformadores secos y transformadores inmersos en aceite

Los transformadores secos y los transformadores inmersos en aceite tienen ventajas y desventajas respectivas. El transformador inmerso en aceite tiene un costo bajo y es fácil de mantener, pero es inflamable y explosivo. Debido a su buena resistencia al fuego, el transformador seco puede instalarse en el centro de carga, reduciendo la pérdida de voltaje y la pérdida de potencia. Sin embargo, el transformador seco es más caro, de mayor tamaño, tiene peor resistencia a la humedad y al polvo, y genera más ruido.

1. Apariencia

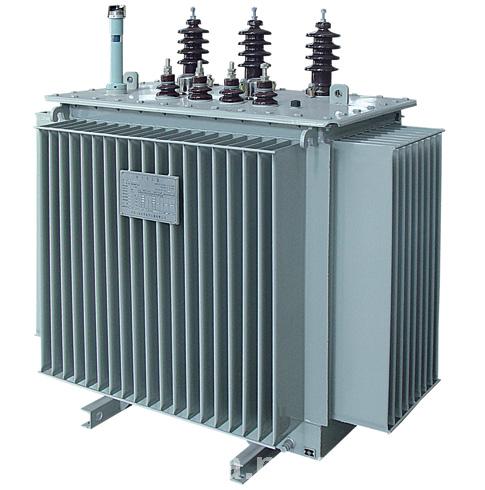

En el transformador seco, el núcleo y las bobinas son directamente visibles, mientras que en el transformador inmerso en aceite solo se puede ver la carcasa del transformador.

2. Estructura

La mayoría de los transformadores secos utilizan camisas de silicona, mientras que los transformadores inmersos en aceite suelen emplear camisas de cerámica.

3. Capacidad y voltaje

Los transformadores secos se utilizan generalmente en distribución eléctrica, con capacidades inferiores a 1600 kVA y voltajes menores a 10 kV, aunque algunos pueden alcanzar 35 kV. Los transformadores inmersos en aceite pueden cubrir todas las capacidades y niveles de voltaje, desde pequeños hasta grandes. Incluso en líneas de prueba de ultra alto voltaje de 1000 kV en construcción, deben utilizarse transformadores inmersos en aceite.

4. Aislamiento y disipación de calor

Los transformadores secos generalmente utilizan aislamiento de resina y dependen de refrigeración por aire natural o ventiladores forzados para capacidades mayores. Los transformadores inmersos en aceite emplean aceite aislante para aislamiento y disipación de calor, utilizando disipadores térmicos en el tanque.

5. Lugares de aplicación

Los transformadores secos se utilizan principalmente en lugares que requieren protección contra incendios y explosiones, como grandes edificios y rascacielos. Los transformadores inmersos en aceite, que pueden presentar fugas o eyección de aceite en caso de fallas, se instalan principalmente en exteriores, donde a veces se construyen piscinas de retención de aceite.

6. Capacidad de carga

Generalmente, los transformadores secos deben operar dentro de su capacidad nominal, mientras que los transformadores inmersos en aceite tienen una mejor capacidad de sobrecarga.

7. Costo

Para la misma capacidad, el precio de compra de un transformador seco es significativamente mayor que el de un transformador inmerso en aceite.
