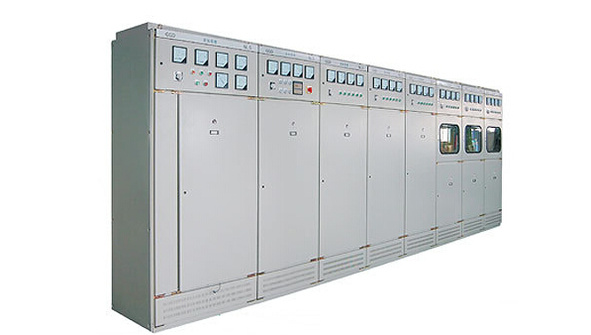

¿Son iguales el cuadro de distribución y el cuadro de maniobra? ¿Cuál es la diferencia entre el cuadro eléctrico y el cuadro de maniobra?

Hengfengyou Electric explica la diferencia entre el cuadro de distribución y el cuadro de maniobra:

El cuadro de distribución es un dispositivo de distribución de baja tensión formado por el ensamblaje de equipos de conmutación, instrumentos de medición, dispositivos de protección y equipos auxiliares en un armazón metálico cerrado o semi-cerrado, o en un panel, de acuerdo con los requisitos del cableado eléctrico. Durante el funcionamiento normal, permite conectar o interrumpir circuitos mediante interruptores manuales o automáticos. Existen muchas clasificaciones de cuadros de distribución. En caso de fallo o funcionamiento anormal, los dispositivos de protección cortan el circuito o activan una alarma. Los instrumentos de medición muestran varios parámetros operativos, permiten ajustar ciertos parámetros eléctricos y alertan o señalan desviaciones del estado normal de trabajo. Se utilizan comúnmente en diversas aplicaciones de generación, distribución y subestaciones eléctricas.

El cuadro de maniobra es un equipo completo de conmutación y control que sirve como centro de potencia y dispositivo principal de distribución. Se utiliza principalmente para controlar, supervisar, medir y proteger líneas eléctricas y equipos de consumo principales. Normalmente se instala en subestaciones, salas de distribución, etc.

Los equipos dentro del cuadro de maniobra sirven principalmente para abrir y cerrar circuitos. La diferencia de nomenclatura se debe a la función, ya que externamente son similares. Al que contiene principalmente un único interruptor automático grande para el control de la alimentación principal se le llama cuadro de maniobra. Al utilizado principalmente para la distribución de energía eléctrica se le llama cuadro de distribución. Al armario que divide la energía en diferentes funciones implementadas por circuitos diferentes se le llama cuadro de distribución.

2. ¿Cuál es la diferencia entre un cuadro de maniobra de baja tensión y un cuadro de distribución de baja tensión?

1. Diferencia de tamaño.

   • El tamaño del cuadro de distribución no es fijo, el más común es el cuadro de medición, de unos 20 cm.

   • El cuadro eléctrico es más complejo; puede contener una serie de pequeños interruptores para un circuito, algunos solo instalan medidores, otros se usan para motores, bombas, ventiladores, requiriendo la adición de muchos contactores, relés, etc.

   • Los cuadros de baja tensión contienen principalmente interruptores automáticos moldeados y interruptores automáticos marco.

2. Diferente material de los cables internos.

   • El cuadro eléctrico contiene principalmente cables.

   • Los circuitos principales del cuadro de maniobra de baja tensión utilizan principalmente barras de cobre.

3. Diferente principio.

   • El cuadro eléctrico se ensambla según los requisitos de cableado eléctrico en un armazón metálico o malla cerrada o semi-cerrada, formando un dispositivo de distribución de baja tensión. En funcionamiento normal, el circuito se puede conectar o desconectar mediante interruptores manuales o automáticos.

   • El cuadro de maniobra de baja tensión es un conjunto completo de equipos de conmutación y control, siendo el centro de potencia y el principal dispositivo de distribución de energía.

4. Diferentes usos.

   • El cuadro eléctrico se utiliza principalmente para el control, monitoreo, medición y protección de líneas eléctricas y equipos eléctricos principales. Normalmente se instala en subestaciones, salas de distribución, etc. Se utiliza comúnmente en generación, distribución y subestaciones.

   • El cuadro de maniobra de baja tensión es adecuado para plantas de energía, petróleo, productos químicos, metalurgia, textiles, edificios de gran altura y otras industrias, para transmisión, distribución y conversión de energía.

5. Diferentes características.

   • El cuadro eléctrico tiene un tamaño pequeño, instalación simple, rendimientos técnicos especiales, ubicación fija, funciones de configuración únicas, no está limitado por el sitio, aplicación bastante universal, operación estable y confiable, alta utilización del espacio, poca superficie ocupada y características respetuosas con el medio ambiente.

   • El cuadro de maniobra de baja tensión tiene un diseño razonable, estructura de uso general, ensamblaje flexible, módulos estandarizados, alto rendimiento de protección y seguridad, y tecnología madura.
