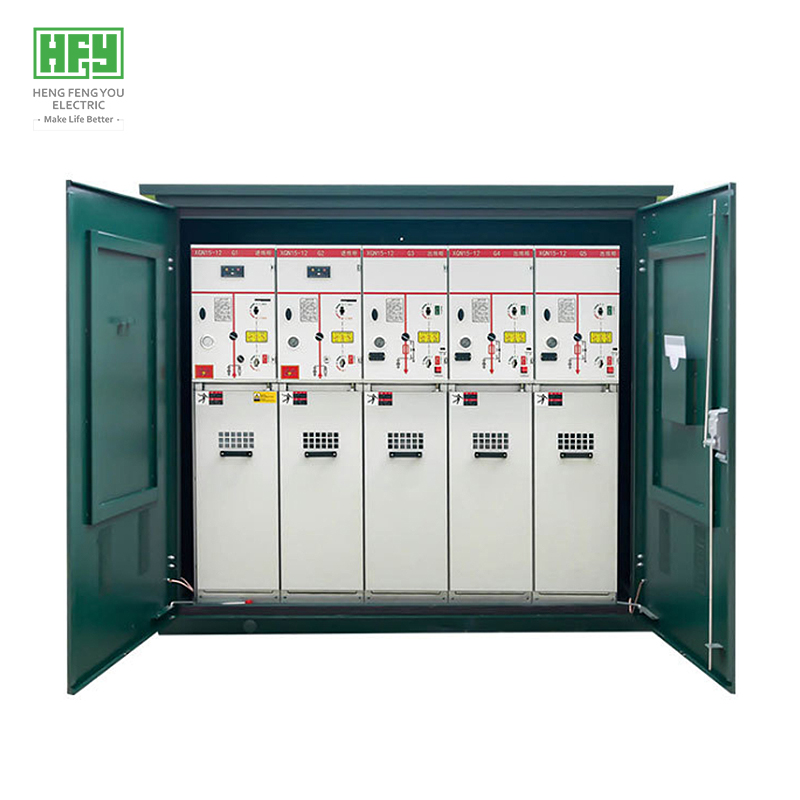

Unidad de Distribución Compacta Inteligente para Exteriores RMU (Celda de Anillo) Celda de Anillo

Descripción General del Producto

• La unidad de distribución emplea una carcasa de chapa galvanizada y acero inoxidable, equipada internamente con celdas de anillo unitarias expandibles o celdas compactas totalmente aisladas y selladas con gas Hexafluoruro de Azufre (SF6).

• Campos de Aplicación: Ampliamente utilizada en centrales eléctricas, redes de distribución, industrias petroquímicas, metalúrgicas, mineras e infraestructuras urbanas.

• Estándar de Fabricación: IEC 60298.

Tecnología de Vanguardia

• Solución estándar anticorrosiva y para ambientes salinos, cumpliendo con exigentes requisitos ambientales in situ.

• Configurable con combinación de celdas de anillo con interruptor en vacío y SF6, o empleando exclusivamente celdas de anillo con SF6.

• Conectores de cable prefabricados de silicona "touch-proof" bajo tensión, garantizando la seguridad personal.

• Capacidad para integrar múltiples seccionadores de carga en SF6, con esquemas de conexión flexibles y hasta 8 circuitos de salida.

• Diseño compacto, opcionalmente equipable con pararrayos, indicadores de falta a tierra y fusibles limitadores de corriente.

• Presión relativa máxima del SF6 en la cámara de gas: 1.4 bar. Tasa de fugabilidad ≤1% anual, libre de mantenimiento durante 30 años.

• La unidad cuenta con un sistema completo de interbloqueo de "Cinco Protecciones" para garantizar la seguridad del personal.

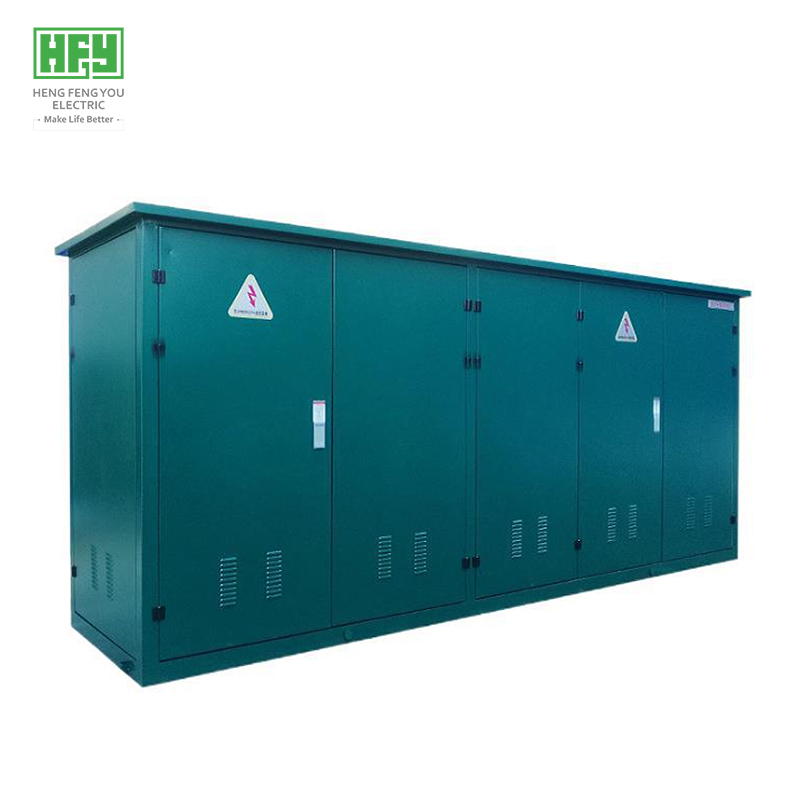

Carcasa de la Unidad

• Construcción con doble pared de acero inoxidable de 1.5-2 mm, con vida útil superior a 30 años.

• Corte, taladrado y plegado realizados con maquinaria láser de control numérico, garantizando máxima precisión.

• Acabado exterior con pintura en polvo epoxi aplicada electrostáticamente, resistente al desgaste durante 30 años.

• Excelente resistencia antirrobo. Grado de protección de la carcasa: IP3X.

Fabricación y Ensamblaje

• Ensamblado en sala limpia para garantizar la integridad del aislamiento.

• Operarios de montaje con formación mínima de 6 meses.

• Cableado secundario realizado con prensaestopas automáticos, asegurando conexiones fiables.

• Apriete de tornillería con herramientas neumáticas para garantizar el par de apriete especificado.

• Corte, punzonado y curvado de barras de cobre mediante CNC, asegurando precisión dimensional.

• Múltiples ensayos y pruebas previas al envío, garantizando el funcionamiento óptimo del equipo.

Parámetros del Producto

• Altitud máxima: 2000 m s.n.m.

• Rango de temperatura ambiente: -25 °C a +40 °C (media en 24 h ≤ +35 °C).

• Humedad relativa ambiental ≤ 50%.

• Inclinación máxima respecto a la vertical: 5°.

• Entorno exento de vibraciones severas, impactos, corrosión en componentes eléctricos y polvo conductor.

El cliente debe facilitar la siguiente información:

• Esquema unifilar del circuito principal y diagramas de los circuitos secundarios/auxiliares.

• Plano de disposición de equipos y distribución del cuadro eléctrico.

• Marcas y modelos de los principales componentes eléctricos.

• Configuración de entrada/salida de cables.

• Cualquier requisito especial adicional será coordinado con Hengfengyou Electric.

Nuestras Ventajas Competitivas

• Certificaciones internacionales: ISO, CE, CB, CCC.

• Sistema de Gestión de Calidad SQA integral para productos de alta gama.

• Presupuestos expeditivos y servicios de diseño eléctrico personalizado.

• Plazos de entrega reducidos (mínimo 15 días a nivel global).

• Servicio postventa completo que garantiza satisfacción total del cliente.

• Auditorías de fábrica welcome. Servicios OEM/ODM disponibles. Nivel de protección garantizado.
