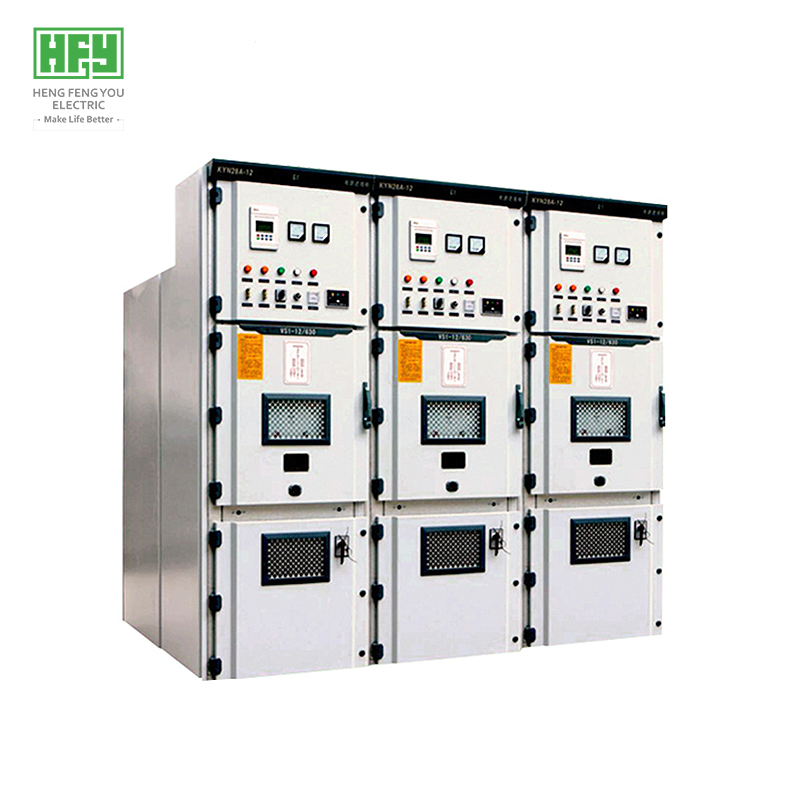

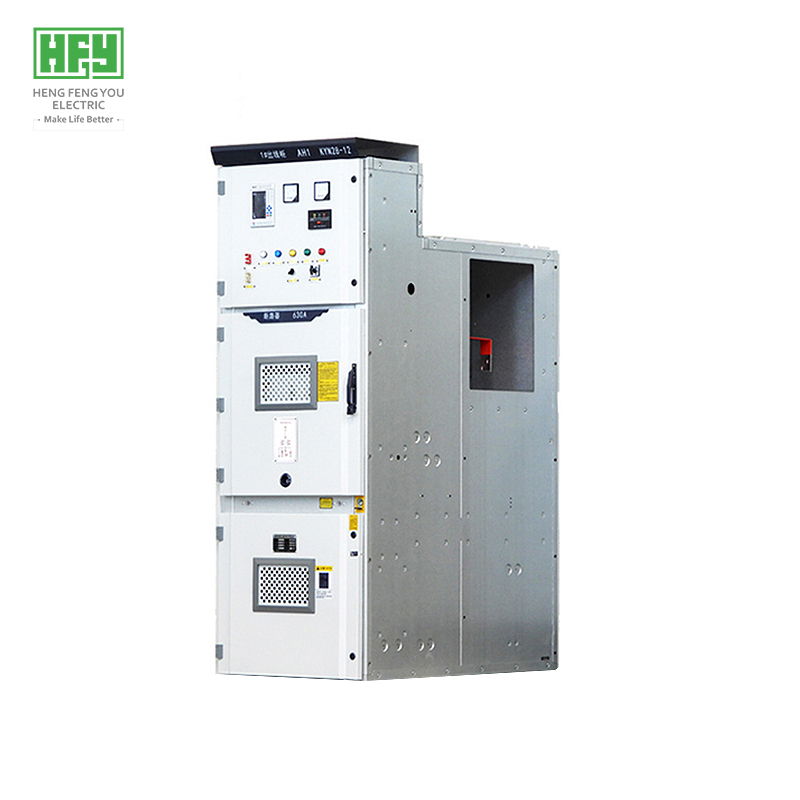

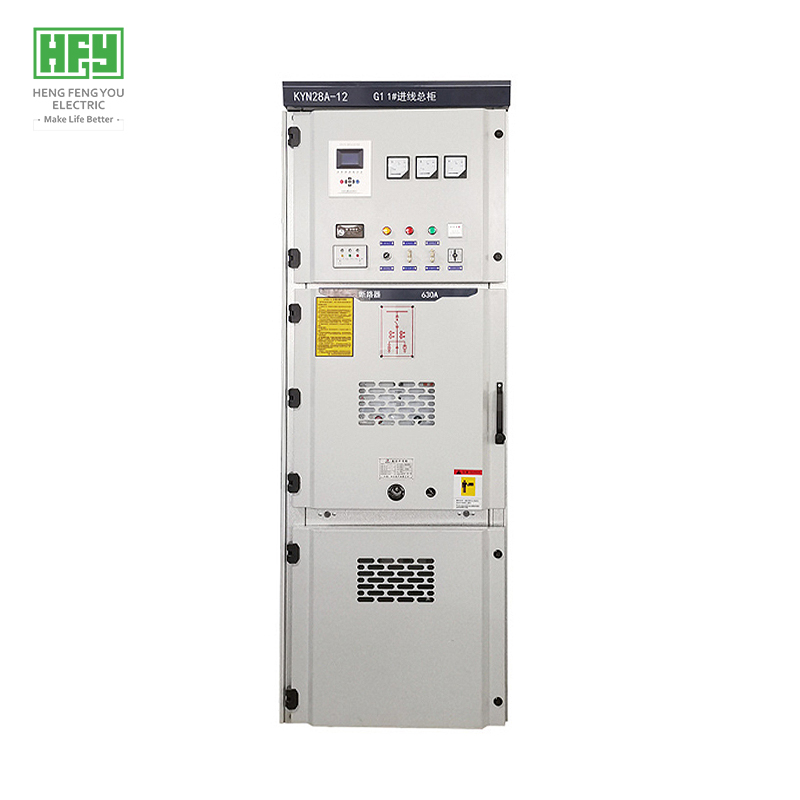

Cabinetas de Distribución Metálicas Blindadas Desplazables para CA Tipo KYN28-12

Descripción General del Producto

• La celda de media tensión KYN28-12 está diseñada para redes trifásicas de 3.6/7.2/12 kV y 50/60 Hz, destinada a recibir y distribuir energía eléctrica, así como controlar, monitorizar y proteger circuitos.

• Frecuencia nominal: 50/60 Hz. Tensión máxima de servicio: 12 kV. Corriente máxima: 4000 A.

• Alta confiabilidad verificada en más de 50 países.

• Aplicaciones: Subestaciones, centrales eléctricas, sistemas energéticos y subestaciones industriales, incluyendo arranque frecuente de motores de alta tensión.

• Cumple con estándares: IEC 60298, IEC 60949, GB 3906, DL 404, DIN VDE 0670.

Tecnología de Vanguardia

• Solución anticorrosiva y para ambientes salinos, adaptable a condiciones severas.

• Compatibilidad con interruptores de múltiples marcas (serie VS1 nacional, HVX de Schneider, VD4 de ABB).

• Sistema de "Cinco Protecciones" (IP2X/IP4X):
  • Previene operación incorrecta del interruptor
  • Bloquea desplazamiento del carro bajo carga
  • Impide cierre de interruptor de tierra energizado
  • Evita energización con interruptor de tierra activado
  • Restringe acceso a compartimentos bajo tensión

Estructura de la Celda

• Construcción en chapa de aluminio-zinc de 2-3 mm, plegada múltiples veces.

• Corte, perforado y plegado con CNC láser para máxima precisión.

• Revestimiento con polvo epoxi electrostático, resistente 50 años sin descamación.

Unidad Funcional

• Compatible con sistemas de protección microprocesados en el panel de relés.

• Control inteligente mediante bus CAN con interfaz de comunicación (telecontrol, telemetría, teleindicación, regulación remota).

• Cuatro compartimentos independientes con protección IP4X (IP2X con puertas abiertas).

• Opción de calentadores anti-condensación y anti-corrosión.

• Operaciones realizables con puertas cerradas, previniendo ingreso de contaminantes.

Sistema de Barras

• Barras de cobre estañado trifásicas de alta calidad, con excelente resistencia mecánica y disipación térmica.

Procesamiento y Ensamblaje

• Ensamblaje en salas libres de polvo para garantizar aislamiento.

• Operarios con capacitación mínima de 6 meses.

• Cableado secundario con prensa-terminales automática.

• Apriete de tornillería con herramientas eléctricas para torque controlado.

• Corte y conformado de barras con CNC para precisión milimétrica.

• Pruebas exhaustivas previas al despacho.

  Parámetros Técnicos

• Altitud ≤ 1000 msnm

• Temperatura ambiente: -10 °C a +40 °C

• Humedad relativa: ≤95% (diario), ≤90% (mensual)

• Presión de vapor saturado: ≤2.2 kPa (diario), ≤1.8 kPa (mensual)

• Inclinación ≤5° respecto a vertical

• Ambiente sin vibraciones severas, impactos, corrosión o polvo conductor

Instrucciones de Pedido

• Diagramas unifilares del circuito principal y secundario

• Planos de disposición de equipos y sala eléctrica

• Marcas y modelos de componentes principales

• Configuración de cables y datos para puentes de barras (si aplica)

• Requisitos especiales coordinables con Hengfengyou Electric
