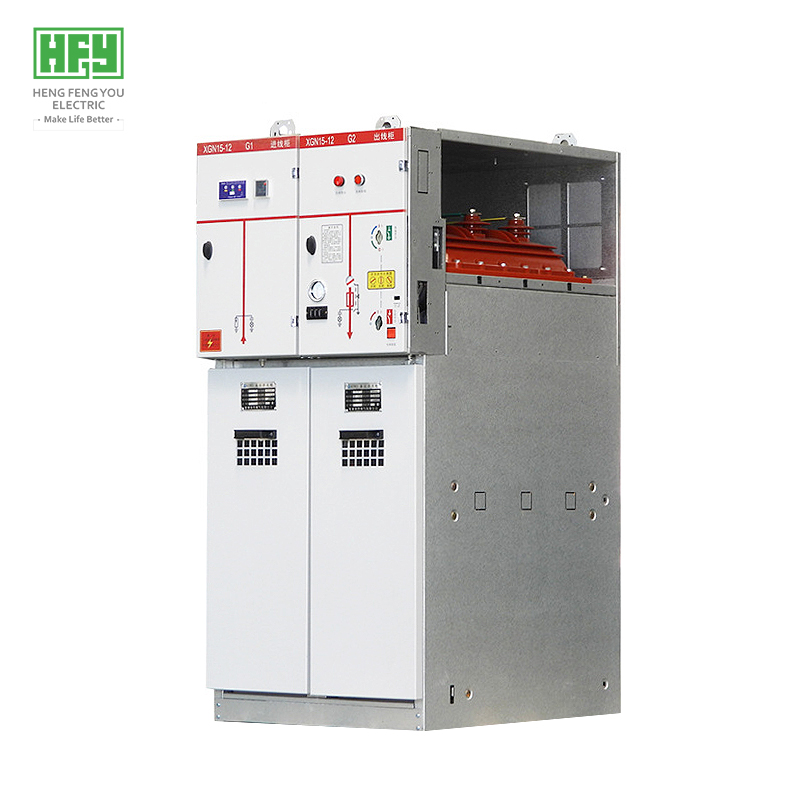

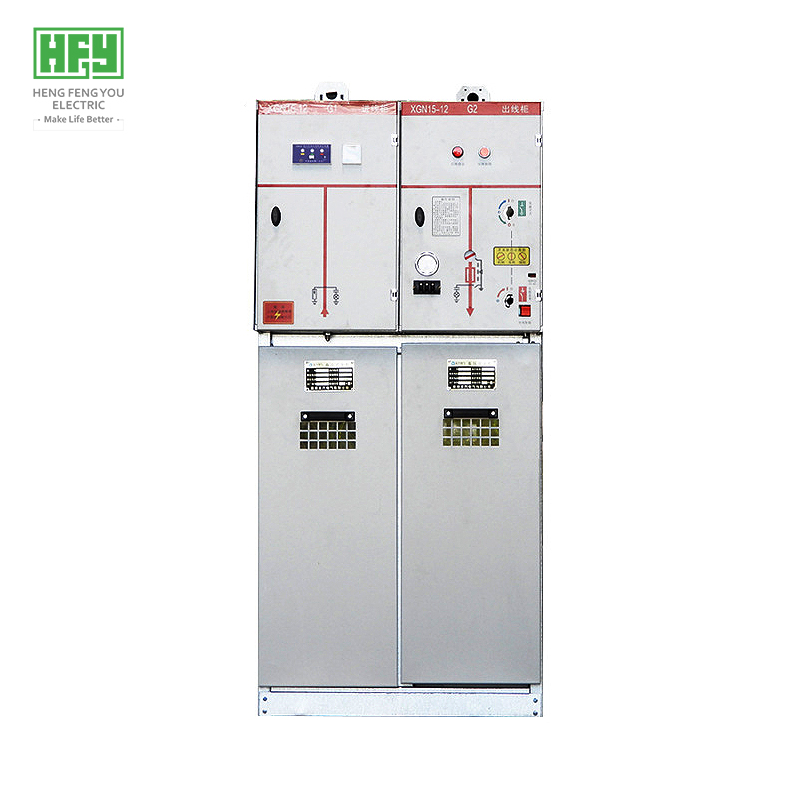

Celda de Red Anillada Tipo HXGN15-12 (Celda de Interruptor con Gas SF6)

Descripción General del Producto

• La celda de red anillada HXGN15-12 es un equipo de maniobra en celdas metálicas para CA, que utiliza interruptores con gas Hexafluoruro de Azufre (SF6).

• Frecuencia nominal de CA: 50 Hz / 60 Hz. Tensión máxima de servicio: 12 kV. Corriente máxima de servicio: 4000 A.

• Alta confiabilidad verificada en operación en más de 50 países y regiones worldwide.

• Aplicación principal: Sistemas de distribución y redes anilladas en fábricas, talleres, residencias, edificios de gran altura, etc. También apta para subestaciones compactas tipo "caja".

• Cumple con estándares internacionales: IEC 62271-200:2003, GB 3906, entre otros.

Tecnología de Vanguardia

• Solución estándar anticorrosiva y para ambientes salinos, cumpliendo requisitos ambientales severos in situ.

• Los componentes pueden equiparse con interruptores SF6 HAD/US originales de ABB o interruptores de vacío VD4-S.

• También disponible con equipos de interruptores modelo SFL-12/24 ensamblados localmente, según requerimiento del usuario.

• Sistema completo y confiable de enclavamientos e interconexiones mecánicas, logrando plenamente la función de "Cinco Prevenciones" (IP3X).

Celdas (Gabinete)

• Estructura completa remachada a partir de chapa galvanizada por inmersión de 2 mm.

• Corte, perforado y plegado con equipos láser CNC, garantizando alta precisión de fabricación.

• Revestimiento exterior con pintura en polvo epoxi electrostática, que no se descascarilla en 50 años.

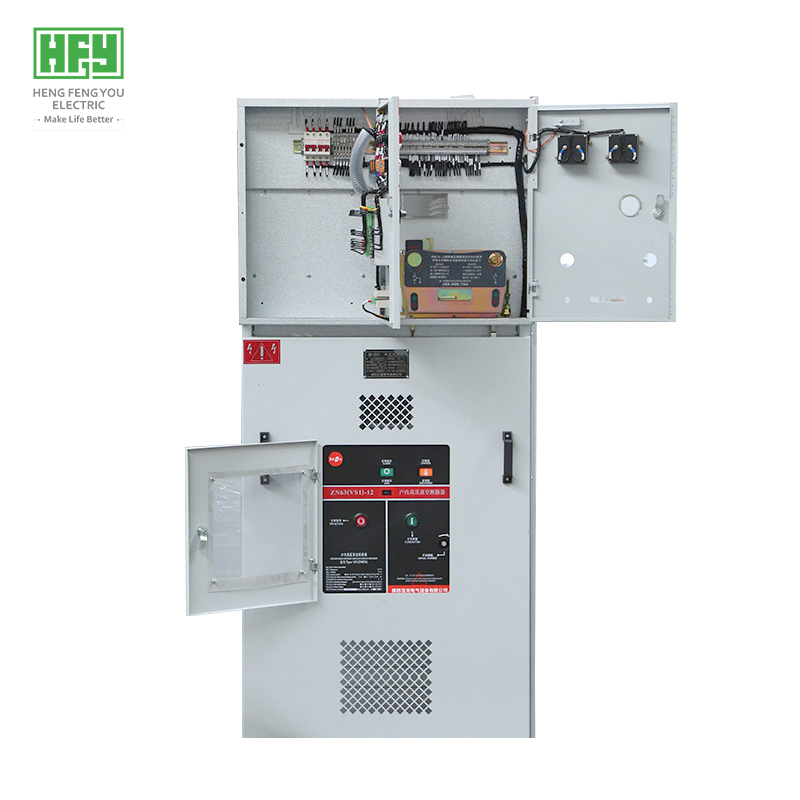

Unidad Funcional

• Operable manual y eléctricamente, con capacidad para función de control remoto.

• Seccionador de carga y aparato combinado con opciones de montaje flexible: lateral izquierdo/derecho, frontal o invertido.

• Dos orificios de liberación de presión en la parte posterior: cámara de cables y cámara de barras (seccionador de carga).

Sistema de Barras

• Barras de cobre estañadas trifásicas de alta calidad, con alta resistencia mecánica y buena disipación de calor.

Fabricación y Ensamblaje

• Ensamblaje en sala limpia para garantizar la integridad del aislamiento.

• Operarios de montaje con formación mínima de 6 meses.

• Apriete de tornillería con herramientas eléctricas para garantizar el par correcto.

• Corte, punzonado y curvado de barras de cobre mediante CNC, asegurando precisión.

• Espectrómetro de helio LEYBOLD (Alemania) – Garantiza una tasa de fuga de la cámara de SF6 inferior a la norma nacional.

• Equipo integrado computarizado de evacuación/llenado isobárico en cámara de vacío – Garantiza la integridad de la cámara de gas y una pureza del gas SF6 del 99.9%.

Parámetros del Producto

• Altitud ≤ 2000 msnm.

• Temperatura ambiente: -5 °C a +40 °C (temperatura promedio en 24 h ≤ +35 °C).

• Humedad ambiental ≤ 50%. Se permiten humedades relativas más altas a bajas temperaturas (ej., 90% a +20 °C), considerando el posible efecto de condensación por cambios de temperatura.

• Inclinación ≤ 5° respecto a la vertical. Conjunto de celdas relativamente nivelado, cumpliendo con el estándar (GBJ232-2).

• Instalación en ubicaciones sin vibraciones o impactos severos, libres de corrosión para componentes eléctricos y polvo conductor.

Instrucciones de Pedido

El cliente debe proporcionar:

• Diagrama unifilar del circuito principal, diagramas del circuito secundario y método de control del circuito auxiliar.

• Plano de disposición de equipos y plano de la sala de distribución.

• Marcas y modelos de los principales componentes eléctricos.

• Esquema de entrada/salida de cables. Datos como distancia entre barras y altura desde el suelo si se requiere puente de barras entre equipos.

• Cualquier otro requisito especial puede ser coordinado con Hengfengyou Electric.

Nuestras Ventajas

• Certificaciones de producto: ISO, CE, CB, CCC, etc.

• Sistema de Gestión de Calidad SQA completo para productos de alta calidad.

• Presupuestos rápidos y servicios de diseño eléctrico disponibles.

• Plazos de entrega cortos; envío más rápido a nivel mundial en 15 días.

• Servicio postventa integral para una compra sin preocupaciones.

• Bienvenida a auditorías e inspecciones en fábrica. Servicios OEM/ODM disponibles.
