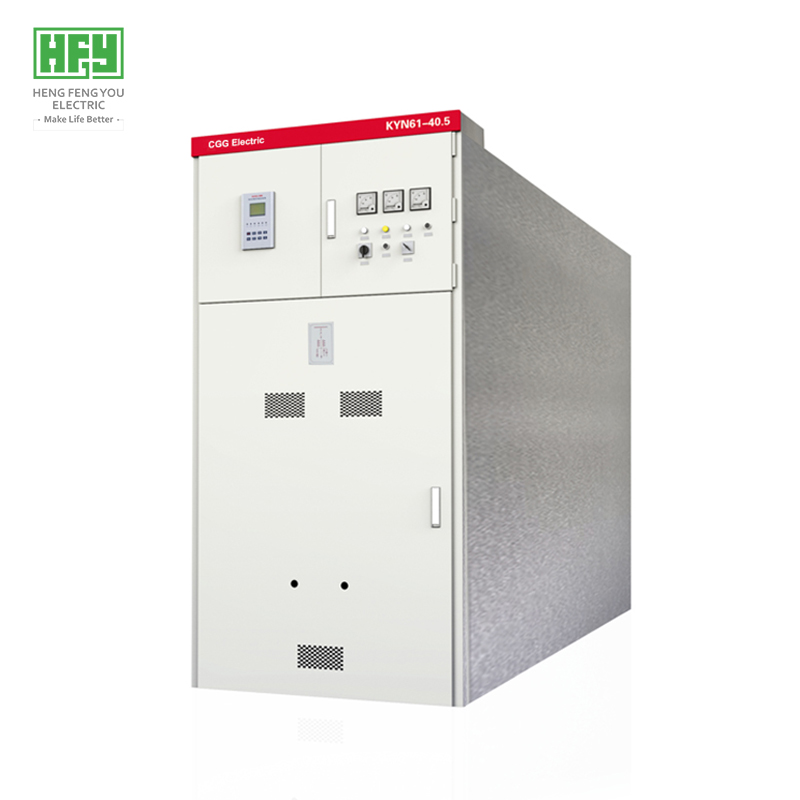

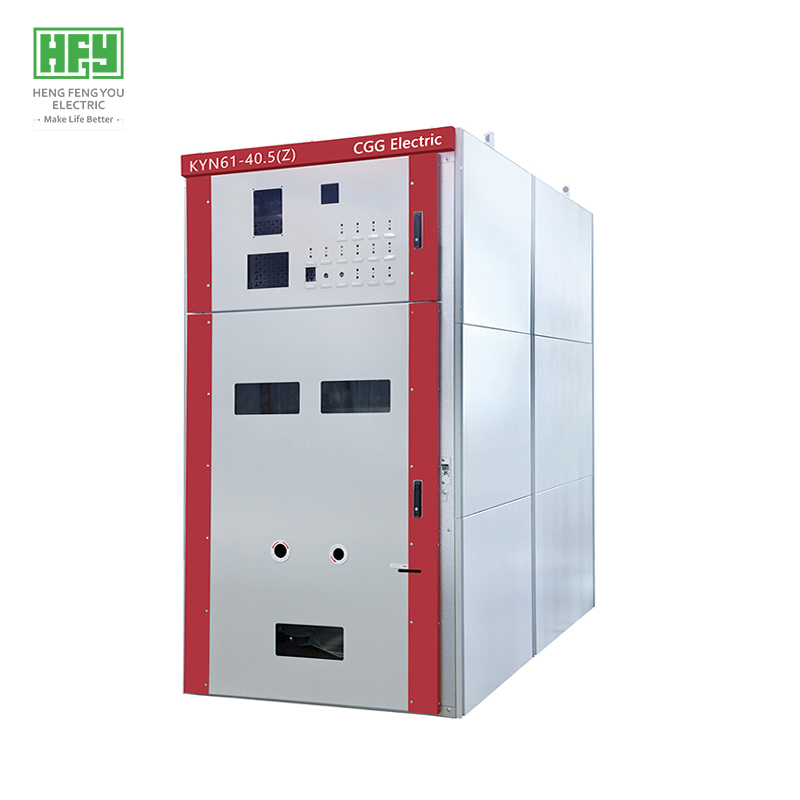

Celda Metálica Blindada Desplazable para CA Tipo KYN61-40.5

Descripción General del Producto

• La celda de media tensión KYN61-40.5 está diseñada para recibir y distribuir energía eléctrica, así como para controlar, monitorizar y proteger circuitos.

• Frecuencia nominal de CA: 50/60 Hz. Tensión máxima de servicio: 40.5 kV. Corriente máxima de servicio: 4000 A.

• Alta confiabilidad verificada en más de 50 países y regiones worldwide.

• Aplicaciones principales: Subestaciones, centrales eléctricas, sistemas de energía y subestaciones industriales para recepción y distribución de energía, además de arranque frecuente de motores de alta tensión.

• Cumple con estándares internacionales: IEC60298, IEC60949, GB3906, DL404, DIN VDE0670.

Tecnología Avanzada

• Solución anticorrosiva y para ambientes salinos, adaptable a condiciones severas.

• Alta compatibilidad con interruptores de diversas marcas (serie VS1 nacional, HVX de Schneider, VD4 de ABB, etc.).

• Sistema de "Cinco Protecciones" (IP2X/IP3X): Previene operación incorrecta del interruptor, desplazamiento del carro bajo carga, cierre de interruptor de tierra bajo tensión, energización con interruptor de tierra activado y acceso a compartimentos energizados.

Estructura de la Celda

• Construcción en chapa galvanizada por inmersión de 3 mm, ensamblada mediante plegado múltiple.

• Estructura modular con carro interruptor de tipo basculante.

• Corte, perforado y plegado con equipos láser CNC para máxima precisión.

• Revestimiento con polvo epoxi electrostático, resistente 50 años sin descamación.

Unidad Funcional

• Compatible con sistemas de protección microprocesados en el panel del compartimiento de relés.

• Control inteligente vía bus CAN con interfaz de comunicación (telecontrol, telemetría, teleindicación y regulación remota).

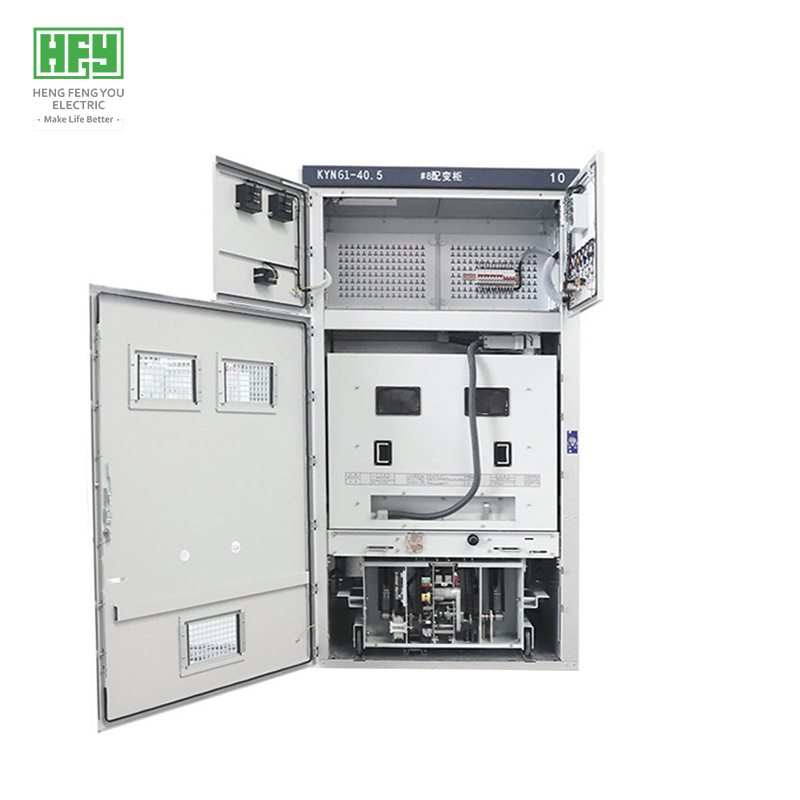

• Cuatro compartimentos independientes con protección IP3X (IP2X con puertas abiertas).

• Opción de calentadores anti-condensación y anti-corrosión según requerimientos.

• Operaciones realizables con puertas cerradas, previniendo ingreso de contaminantes o plagas.

Sistema de Barras

• Barras de cobre estañado trifásicas de alta calidad, con excelente resistencia mecánica y disipación térmica.

Procesamiento y Ensamblaje

• Ensamblaje en salas libres de polvo para garantizar aislamiento.

• Operarios con capacitación mínima de 6 meses.

• Cableado secundario con prensa-terminales automática para conexiones confiables.

• Apriete de tornillería con herramientas eléctricas para torque controlado.

• Corte, punzonado y doblado de barras con CNC para precisión milimétrica.

• Pruebas exhaustivas previas al despacho para garantizar funcionalidad.

Parámetros Técnicos

• Altitud ≤1000 msnm

• Temperatura ambiente: -10 °C a +40 °C

• Humedad relativa: ≤95% (diario), ≤90% (mensual)

• Presión de vapor saturado: ≤2.2 kPa (diario), ≤1.8 kPa (mensual)

• Inclinación ≤5° respecto a la vertical

• Entorno libre de vibraciones, impactos, corrosión y polvo conductor

Instrucciones de Pedido

Información Requerida del Cliente:

• Esquemas unifilares del circuito principal y secundario

• Planos de disposición de equipos y sala eléctrica

• Marcas y modelos de componentes principales

• Configuración de cables y datos para puentes de barras (si aplica)

• Requisitos especiales coordinables con Hengfengyou Electric

Nuestras Ventajas

• Certificaciones internacionales: ISO, CE, CB, CCC

• Sistema de Gestión de Calidad SQA

• Cotización rápida con servicios de diseño eléctrico

• Entrega exprés desde 15 días a nivel global

• Soporte postventa integral

• Servicios OEM/ODM con bienvenida a auditorías de fábrica
