Requisitos Básicos para la Instalación Exterior de Transformadores de Distribución

Existen varios tipos de mediciones para transformadores, dependiendo del objetivo. Generalmente se realizan mediciones en estado sin energía y en estado energizado. En estado sin energía, primero se mide la continuidad (conductividad) de los devanados primario y secundario (entrada y salida) para verificar que estén en buen estado.

1. Requisitos generales para la instalación de transformadores en poste

(1) El transformador de tipo poste debe instalarse cerca del centro de carga para reducir las pérdidas de potencia y la caída de tensión en las líneas de distribución de baja tensión. Normalmente, la subestación se sitúa cerca de las unidades de alto consumo, asegurando al mismo tiempo que la caída de tensión en el equipo eléctrico más lejano esté dentro del rango permitido. La ubicación debe facilitar el mantenimiento y evitar postes complejos como postes en esquina o de derivación.

(2) La distancia entre el transformador y los edificios combustibles debe ser superior a 5 m; y a los edificios resistentes al fuego, no menos de 3 m.

(3) La altura de la plataforma del transformador respecto al suelo no debe ser inferior a 2.5 m; el borde inferior del cuadro de distribución de baja tensión debe estar a no menos de 1 m del suelo.

(4) La altura de todas las partes activas expuestas en la plataforma del transformador debe ser superior a 3.5 m desde el suelo.

(5) Cuando las líneas de alta y baja tensión se instalen en el mismo poste, la línea de baja tensión debe estar debajo de la de alta tensión, con una distancia entre las crucetas de alta y baja tensión no inferior a 1.20 m.

(6) La señal de advertencia debe instalarse en una posición visible, entre 2.5 y 3.0 m sobre el suelo.

(7) En áreas donde el aire contenga gases inflamables o explosivos, o polvo que afecte negativamente al aislamiento, no es adecuado instalar transformadores en poste; debe utilizarse una subestación interior.

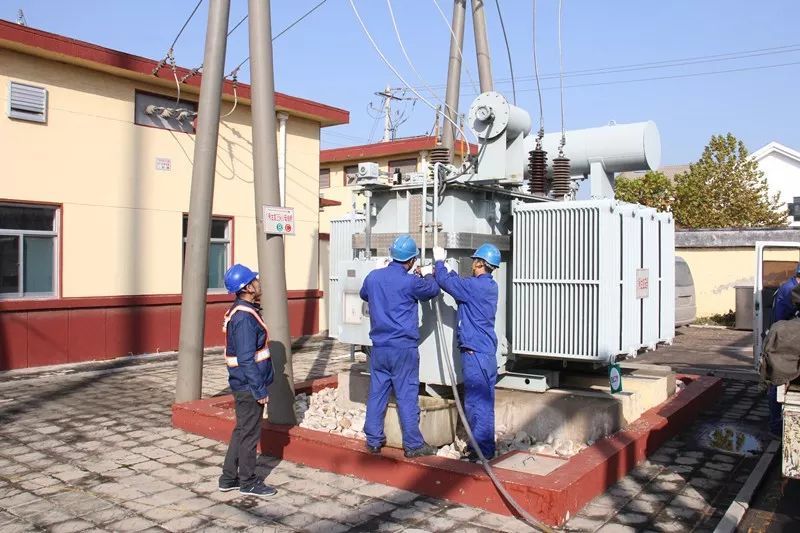

2. Requisitos generales para la instalación de transformadores tipo pedestal (sobre plataforma en el suelo)

(1) Para transformadores exteriores con capacidad de 320 kVA o inferior, se puede utilizar el método de reemplazo de la plataforma en poste. Para capacidades superiores a 320 kVA, se puede emplear el método de subestación de reemplazo en el suelo.

(2) El transformador tipo pedestal debe tener una base sólida. La elevación de la base del suelo debe ser de al menos 0.3 m (generalmente entre 0.3 y 0.5 m). Por seguridad, debe instalarse una valla o verja alrededor del transformador con una altura no inferior a 1.8 m. La distancia libre entre la carcasa del transformador y la valla/verja debe ser de al menos 0.8 m, y de al menos 2 m hasta la puerta de la verja.

(3) El poste de derivación del transformador debe estar dentro del área vallada. Después de que el seccionador o los fusibles desconecten, las partes activas deben estar a una altura no menor de 4 m del suelo, o no menos de 3.5 m si hay obstáculos. La puerta de la plataforma de reemplazo debe tener cerradura, y debe colgarse el letrero de advertencia "¡Alto, Peligro Alta Tensión!". Solo se puede entrar al área vallada después de cortar la alimentación.

(4) La altura de la cruceta de los fusibles de expulsión no debe ser inferior a 4.5 m desde el suelo.

(5) La instalación del transformador en poste debe ser estable y firme. La faja o abrazadera (generalmente de alambre de acero galvanizado de 4 mm de diámetro) debe rodear el poste más de cuatro vueltas. Este alambre no debe tener empalmes y debe estar bien apretado. La distancia entre la faja y las partes activas no debe ser inferior a 0.2 m.

(6) El ángulo de inclinación de los fusibles de expulsión de alta tensión debe estar entre 25° y 30°, y la distancia entre fases no debe ser inferior a 0.7 m.

(7) La instalación de los fusibles en el lado de baja tensión del transformador debe cumplir: si hay un interruptor de bloqueo en el lado de baja tensión, los fusibles deben instalarse entre este interruptor y los aisladores de baja tensión; si no hay interruptor de bloqueo, los fusibles deben instalarse en el exterior de los aisladores de baja tensión, y los terminales de la bancada de fusibles deben puentearse con cable aislante.
