Diferencias entre transformadores secos y transformadores inmersos en aceite

Las diferencias entre los transformadores secos y los transformadores inmersos en aceite son las siguientes:

1. Apariencia y forma de encapsulado diferentes

• En un transformador seco, se pueden ver directamente el núcleo y las bobinas.

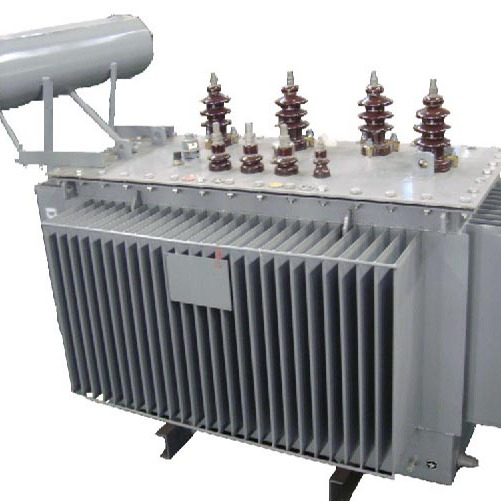

• En un transformador inmerso en aceite, solo se puede ver la cubierta exterior del transformador.

2. Forma de las conexiones diferentes

• Los transformadores secos utilizan principalmente tubos de silicona.

• Los transformadores inmersos en aceite utilizan en su mayoría tubos cerámicos.

3. Capacidad y voltaje diferentes

• Los transformadores secos generalmente son adecuados para distribución eléctrica. Su capacidad normalmente es inferior a 1600 kVA y su voltaje inferior a 10 kV, aunque existen casos particulares que alcanzan 35 kV.

• Los transformadores inmersos en aceite pueden fabricarse en todo el rango de capacidades, desde pequeñas hasta muy grandes, y abarcan todos los niveles de voltaje. Por ejemplo, las líneas experimentales de ultra alto voltaje de 1000 kV que se están construyendo en China utilizan necesariamente transformadores inmersos en aceite.

4. Aislamiento y refrigeración diferentes

• Los transformadores secos generalmente utilizan aislamiento de resina. Se refrigeran por convección natural de aire, y los de mayor capacidad emplean ventiladores.

• Los transformadores inmersos en aceite dependen del aceite aislante para el aislamiento. El calor generado por las bobinas es disipado mediante la circulación del aceite dentro del transformador, que lo lleva a los radiadores.

5. Lugares de aplicación diferentes

• Los transformadores secos se utilizan principalmente en lugares que requieren protección contra incendios y explosiones, como grandes edificios o edificios de gran altura.

• Los transformadores inmersos en aceite, debido al riesgo de fuga o eyección de aceite en caso de fallo, lo que podría causar un incendio, se instalan principalmente en exteriores y donde hay espacio para construir una fosa de retención de aceite.

6. Capacidad de soportar cargas diferente

• Generalmente, los transformadores secos deben operar dentro de su capacidad nominal.

• Los transformadores inmersos en aceite tienen una mejor capacidad de sobrecarga.

7. Costo diferente

• Para transformadores de la misma capacidad, el precio de compra de un transformador seco es considerablemente más alto que el de un transformador inmerso en aceite.

• Los modelos de transformadores secos generalmente comienzan con designaciones como SC (encapsulado en resina epoxi), SCR (encapsulado sólido aislante no colado en resina) o SG (tipo abierto).
