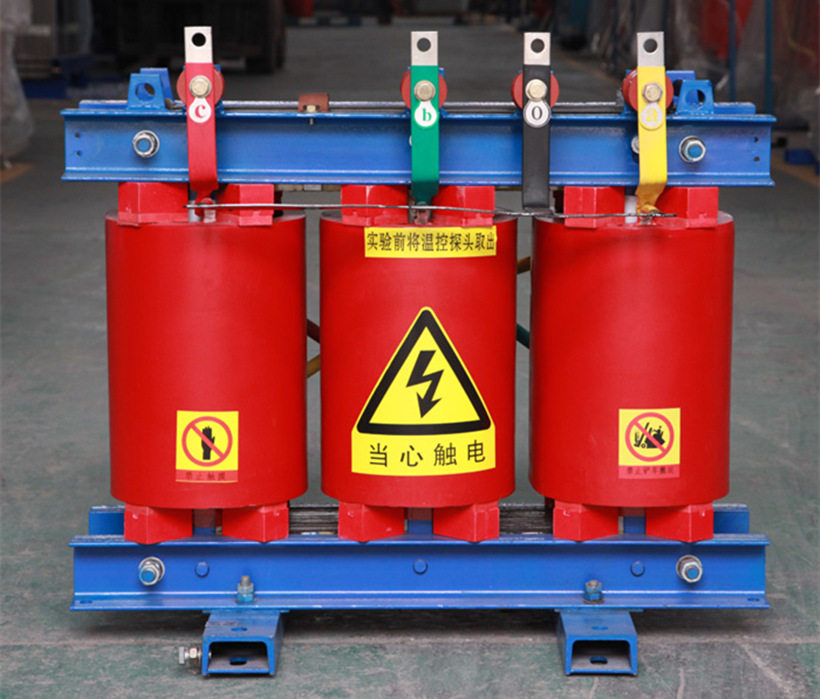

Tecnología de Distribución Uniforme de Corriente para Transformadores Secos en Paralelo

2. Principio de Funcionamiento del Método de Ajuste de Impedancia de Salida

• Este método (también llamado Control de Pendiente, Método de "Droop" de Voltaje) se puede implementar manteniendo el voltaje de referencia (Uref) fijo y cambiando la pendiente, o manteniendo la pendiente fija y ajustando el voltaje de salida.

• Principio: Cuando la corriente de salida de un módulo (Iout) aumenta, la caída de voltaje en una resistencia de detección de corriente (Rs) se incrementa. Esta señal modifica la realimentación de voltaje, haciendo que el voltaje de salida del módulo disminuya ligeramente (como si se aumentara artificialmente su impedancia interna). Este cambio en la característica de salida de cada módulo ayuda a equilibrar las corrientes.

• Precisión: La precisión de ajuste típica es de alrededor del 5%, aceptable para la mayoría de los sistemas.

• Características:

  • La efectividad de la distribución es mejor a corrientes altas que a corrientes bajas.

  • Dado que se basa en aumentar artificialmente la impedancia de salida, sacrifica ligeramente la característica de regulación de carga (un voltaje de salida menos "rígido") para lograr la distribución de corriente.

  • Con el desarrollo de los microprocesadores, este método puede implementarse fácilmente mediante control programable para lograr características de distribución más ideales.

3. Método de Control Maestro/Esclavo

• En este modo, de n módulos, uno (el Maestro) opera en modo fuente de tensión (CV), y los n-1 módulos restantes operan en modo fuente de corriente (CC), siguiendo una señal de referencia de corriente proporcionada por el maestro.

• Características principales:

  1. Si el módulo maestro falla, todo el sistema colapsa.

  2. El ancho de banda del bucle de tensión es amplio, lo que lo hace susceptible al ruido.

  3. Es necesaria una conexión de comunicación entre el maestro y los esclavos, lo que complica el sistema.

  4. La confiabilidad depende del módulo maestro. Permite distribuir corriente pero no puede formar un sistema redundante verdadero (N+m) donde cualquier módulo pueda fallar.

  5. Aplicable para sistemas con un número fijo de módulos de potencia.

4. Método de Control Externo

• Principio: Cada módulo tiene un detector de corriente de salida. Una señal de error de corriente común para todo el sistema (obtenida de un bus común) se retroalimenta para ajustar individualmente la salida de cada módulo, logrando así la distribución de corriente.

• Características:

  • Este método logra una buena distribución de corriente.

  • Sin embargo, cada módulo requiere su propio circuito de control de corriente adicional, que debe cumplir con los requisitos generales del bucle de control global. Un diseño inadecuado puede degradar el rendimiento y la estabilidad del módulo individual, así como la respuesta dinámica del sistema.

Dado que cada unidad necesita este controlador, el sistema completo tiende a tener más cableado interconectado.
