Autor: Hengfengyou Electric Fecha: 2025-11-26 Vistas:

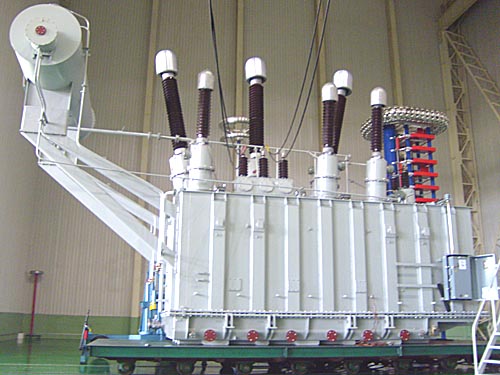

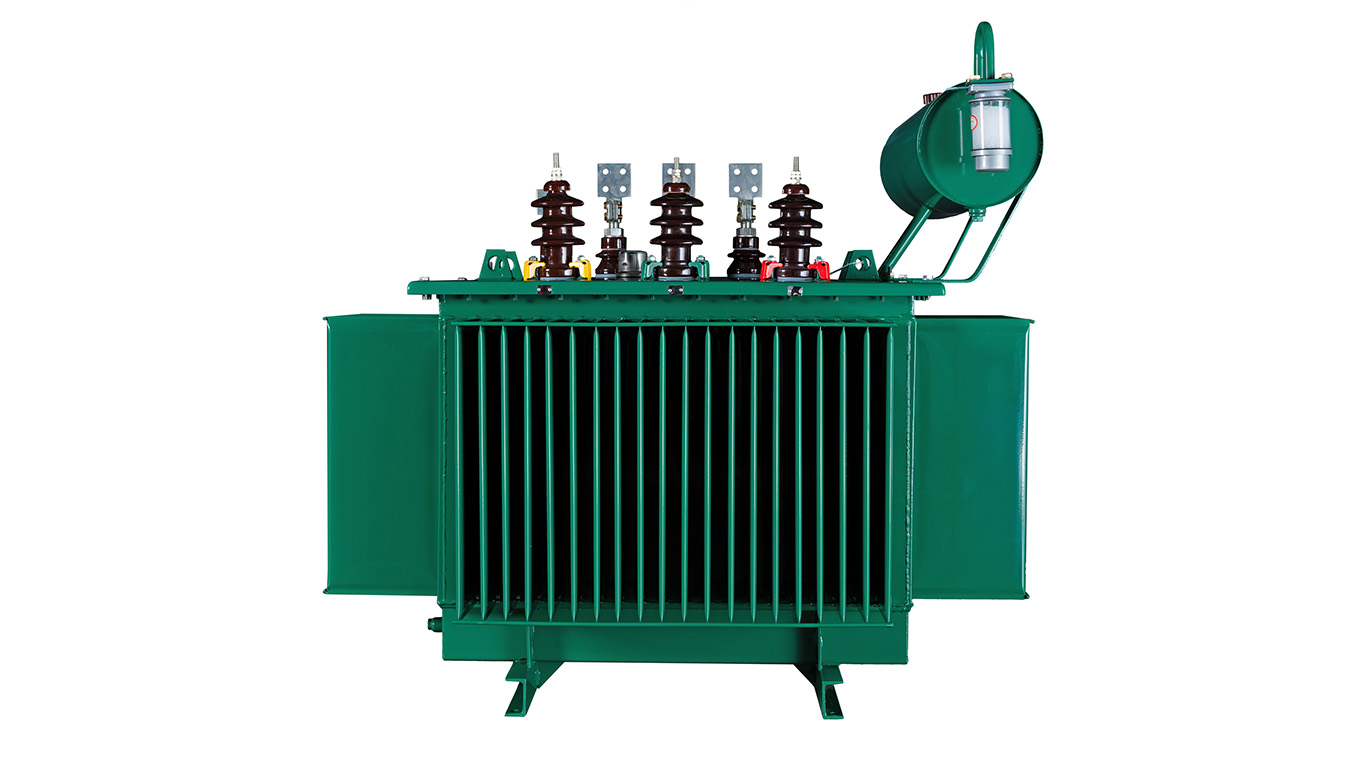

Los dispositivos de protección para transformadores de distribución inmersos en aceite de 10 kV incluyen principalmente interruptores automáticos, interruptores de carga y fusibles.
El interruptor automático, también conocido como disyuntor, funciona conectando y desconectando circuitos en un circuito eléctrico. Sin embargo, posee una fuerte capacidad de "extinción de arco", lo que le permite no solo controlar la desconexión de equipos eléctricos, sino también disparar automáticamente y cortar el circuito en caso de un cortocircuito.
El interruptor de carga se desarrolló a partir del interruptor de desconexión (o interruptor de cuchilla). Tiene una buena capacidad de operación y puede interrumpir la corriente de carga. Posee cierta capacidad de "extinción de arco", pero esta no es muy grande. Crear un "punto de desconexión visible" es ventajoso para el mantenimiento, pero no puede interrumpir corrientes de cortocircuito. Por lo tanto, a menudo se usa en combinación con fusibles, resolviendo los problemas de operación y la visibilidad del punto de desconexión, y logrando la capacidad de interrumpir corrientes de cortocircuito.
El fusible, también conocido como protector, también sirve para conectar y desconectar circuitos. Dentro de su capacidad nominal, tiene una fuerte capacidad de "extinción de arco" y puede usarse para proteger equipos eléctricos; sin embargo, no permite operaciones de carga y su reemplazo no es conveniente.
El interruptor de carga ahorra inversión pero no puede interrumpir corrientes de cortocircuito, por lo que se usa poco. El interruptor automático tiene un buen rendimiento técnico, pero requiere una alta inversión en equipos y su uso es complejo, haciendo que su aplicación generalizada no sea realista. La configuración de protección combinada de interruptor de carga más fusible puede evitar el uso de interruptores automáticos complejos y costosos, y puede compensar la desventaja del interruptor de carga al no poder interrumpir corrientes de cortocircuito, satisfaciendo así las necesidades operativas prácticas. Por lo tanto, esta configuración se utiliza a menudo como método de protección para transformadores de distribución inmersos en aceite.
Buen rendimiento en la conmutación de transformadores inmersos en aceite en vacío.
La capacidad de los transformadores inmersos en aceite generalmente no supera los 1,250 kVA, y rara vez alcanza los 1,600 kVA. La corriente en vacío del transformador es típicamente alrededor del 2% de la corriente nominal, siendo menor en transformadores más grandes. Al conmutar transformadores inmersos en aceite de baja corriente en vacío, los cuadros de distribución en anillo muestran un buen rendimiento y no generan sobretensiones elevadas.
Buen rendimiento de protección para transformadores inmersos en aceite.
El uso de un interruptor de carga combinado con un fusible limitador de corriente de respaldo es más efectivo para interrumpir fallas que el uso de un interruptor automático, ya que este último a veces puede no proporcionar una protección efectiva. Los datos indican que cuando ocurre una falla de cortocircuito en un transformador inmerso en aceite, el aumento de presión por el arco eléctrico y la vaporización del aceite crean burbujas que ocupan el espacio del aceite, transmitiendo presión al tanque del transformador. Si la condición de cortocircuito persiste, la presión aumenta, pudiendo deformar o agrietar el tanque. Para evitar daños al tanque, la falla debe eliminarse en 20 ms. Si se usa un interruptor automático, considerando el tiempo de protección de relés más su propio tiempo de actuación y extinción de arco, el tiempo total de interrupción generalmente no es menor a 60 ms, lo que no protege efectivamente al transformador. Un fusible limitador de corriente de respaldo de alta capacidad de ruptura tiene una función de interrupción rápida y es limitador de corriente, pudiendo cortar la falla en 10 ms y limitar la corriente de cortocircuito, protegiendo efectivamente al transformador. Por lo tanto, se deben usar fusibles limitadores de corriente de respaldo de alta capacidad de ruptura en lugar de interruptores automáticos para proteger transformadores inmersos en aceite.
Ofrece cierta ventaja de precio. Aunque con el desarrollo de los interruptores combinados al vacío, algunos tipos son más baratos que los interruptores de carga (como algunos interruptores combinados al vacío nacionales), necesitan equipos de protección adicionales, por lo que no presentan una ventaja de precio.
Por lo tanto, la combinación de interruptor de carga y fusible de alta tensión se usa ampliamente en la protección de transformadores pequeños y medianos.
II. Coordinación Correcta entre el Interruptor de Carga y el Fusible
La diferencia fundamental entre el interruptor de carga y el fusible es que el fusible tiene la capacidad de interrumpir corrientes de cortocircuito, mientras que el interruptor de carga solo tiene capacidad para interrumpir corrientes de carga.
Lo anterior es la explicación de Hengfengyou Electric sobre los parámetros relacionados con la configuración de protección para transformadores inmersos en aceite. Si hay algo que no queda claro, puede llamar al +86 15853252696 para realizar más consultas. Para comparar, también proporcionamos una explicación de la configuración de protección de transformadores inmersos en aceite, permitiendo que más usuarios comprendan mejor. La configuración de protección del transformador es crucial, no solo relacionada con si el transformador puede funcionar normalmente, sino también con la seguridad eléctrica y la seguridad en la vida y la producción. Ninguna tecnología es absolutamente segura; solo entendiéndola y monitoreándola activamente podemos garantizar la seguridad total.
