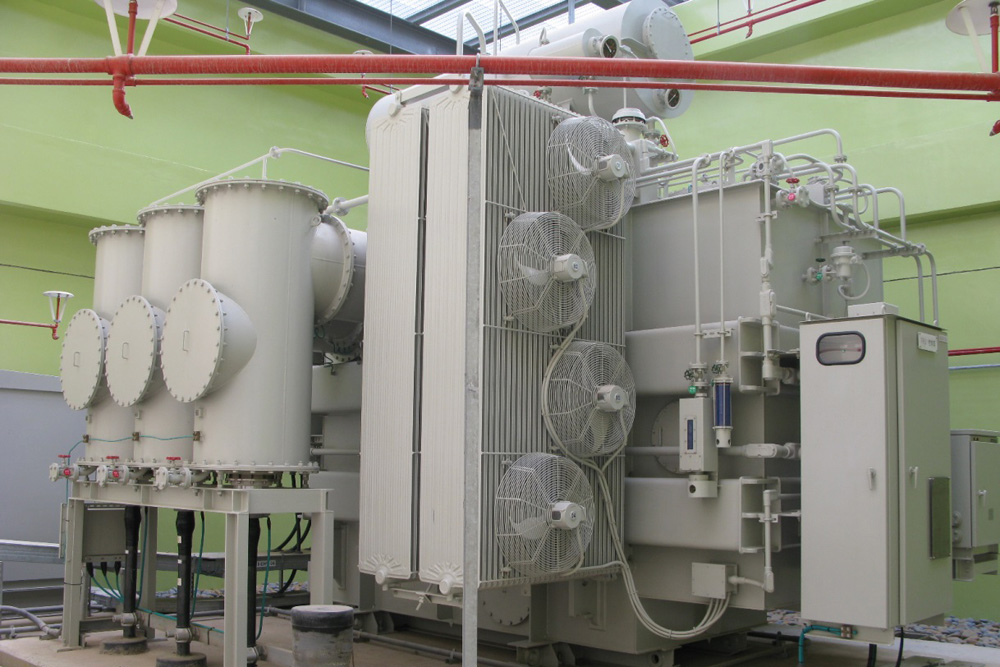

Sistema de refrigeración para grandes transformadores inmersos en aceite
Autor: Hengfengyou Electric Fecha: 2025-11-25 Vistas:
Cuando la corriente de carga de un transformador refrigerado por aire (tipo ONAN/ONAF) alcanza un valor predeterminado, se activa con retardo el ventilador del transformador. El control automático para transformadores con refrigeración forzada por aire (OFAF) está diseñado según los siguientes principios. Cada refrigerador cuenta con una bomba de aceite y varios motores de ventilador. La posición de un conmutador selecciona el estado operativo del refrigerador (Operativo, Desconectado, Auxiliar, En espera).
-
1.Activación auxiliar por carga/temperatura: Si la carga del transformador supera el 75% de su capacidad nominal o si la temperatura superior del aceite es alta, los refrigeradores auxiliares se ponen en funcionamiento automáticamente.
-
2.Estabilidad para evitar ciclado frecuente: Para evitar la activación/desactivación frecuente de los refrigeradores auxiliares cuando la temperatura superior del aceite fluctúa alrededor del valor de consigna, se establece una histéresis (zona muerta), mencionada aquí como un contacto de alarma de temperatura ajustado a un valor inferior en aproximadamente 5°C al valor de activación principal.
-
3.Lógica de respaldo por fallo: Si un refrigerador en servicio (operativo o auxiliar) falla durante su funcionamiento, un circuito de autoretensión (que mantiene la señal de fallo) asegura que un refrigerador en espera se active automáticamente. Una vez solucionada la falla, el refrigerador de respaldo se desconecta automáticamente.
-
4.Desactivación por baja carga: Cuando la carga del transformador cae por debajo de un valor establecido, los refrigeradores auxiliares se desconectan automáticamente.
-
5.Parada general: Cuando el transformador se desconecta (desenergiza), todos los refrigeradores se detienen.
-
6.Fuentes de alimentación redundantes: El sistema de refrigeradores es alimentado por dos fuentes de alimentación de CA. El modo de respaldo depende de la posición de un conmutador de transferencia. Si falla la fuente de alimentación principal, la fuente de respaldo se activa automáticamente, enviándose simultáneamente una señal de alarma. En algunos casos críticos, esta señal puede, con un retardo, provocar la desconexión de los interruptores del transformador.
-
7.Refrigeración forzada por agua (OFWF):El control automático para transformadores con refrigeración forzada por agua debe diseñarse siguiendo principios similares al punto 2, adaptándose a estas características específicas:
-
-
Secuencia de arranque segura: Antes de poner en marcha un refrigerador, se debe verificar la presión del aceite. La válvula solenoide de agua de servicio solo debe abrirse automáticamente despuésde que se haya establecido la presión de aceite y un indicador de flujo de aceite confirme la circulación.
-
Mantenimiento de la presión diferencial: Durante la operación, la presión del aceite debe ser siempre mayor que la presión del agua para evitar contaminación. Si la diferencia de presión cae por debajo de un valor establecido, un alertador de presión diferencial indica una falla, activa el refrigerador de respaldo y envía una señal de alarma
