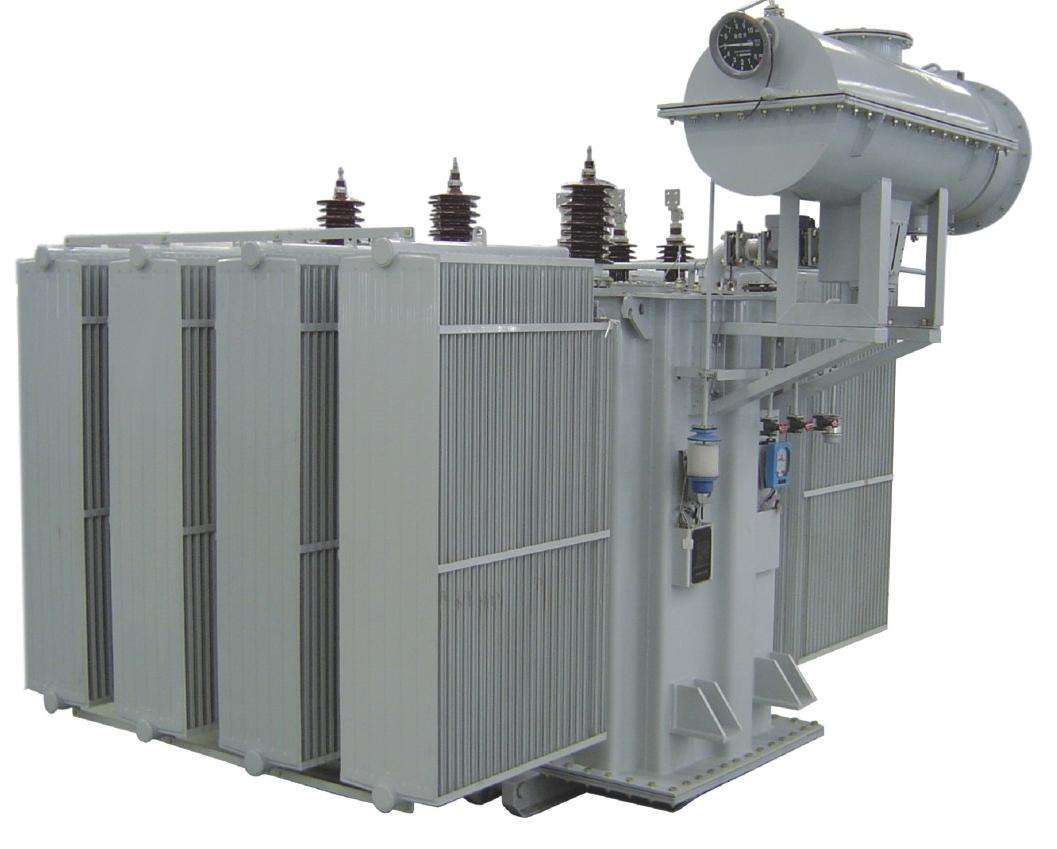

Referencia para el voltaje mutuo en transformadores inmersos en aceite
Autor: Hengfengyou Electric Fecha: 2025-11-25 Vistas:
La regla para los terminales homólogos en un transformador inmerso en aceite establece que: el terminal por el cual la corriente entrante fluye hacia la bobina y el terminal de polaridad positiva del voltaje mutuo en la otra bobina se denominan terminales homólogos de las dos bobinas acopladas, y se marcan con un asterisco (*) o un punto pequeño. Si la corriente entra por el terminal homólogo de una bobina, entonces la polaridad de referencia del voltaje mutuo en el terminal homólogo de la segunda bobina es positiva. Por el contrario, si la corriente sale del terminal homólogo de una bobina, la polaridad de referencia del voltaje mutuo en el terminal homólogo de la segunda bobina es negativa.
Clasificación y requisitos de las conexiones en transformadores inmersos en aceite: Las conexiones en transformadores de potencia inmersos en aceite pueden ser de alambre de cobre redondo, barras de cobre o cable de cobre flexible. Se utiliza alambre de cobre redondo para diámetros de conexión inferiores a 12 mm. Para secciones transversales de conexión entre 80 y 100 mm² se emplean barras de cobre. El cable de cobre flexible es adecuado para conexiones complejas y se usa ampliamente en transformadores de potencia medianos y grandes inmersos en aceite.
La unión entre las conexiones y los conductores de las bobinas, así como entre las propias conexiones, se realiza principalmente mediante soldadura de cobre. Para conductores delgados también se utiliza soldadura por fusión. La unión entre bobinas de aluminio y conexiones de cobre se realiza mediante soldadura por arco con gas argón (TIG). Las conexiones a los bushings y a los conmutadores de derivaciones pueden ser desmontables, hechas con pernos, o fijas, utilizando el método de prensado para unir el cable flexible a los terminales.
Método de prueba para identificar terminales homólogos:
Se toma un devanado del lado primario y, simultáneamente, un devanado del lado secundario. Se ponen en cortocircuito dos terminales cualesquiera (uno de cada devanado). Se mide la inductancia entre los otros dos terminales de los devanados usando un puente LCR. Si el valor de inductancia medido es mayor que la suma de las inductancias medidas por separado de cada devanado, entonces los terminales conectados para la medición son heterólogos (polaridad opuesta). En caso contrario, son homólogos.
Nota: Para terminales heterólogos: L = L1 + L2 + 2M (M es la inductancia mutua). Para terminales homólogos: L = L1 + L2 - 2M.
