¿Por qué no se puede conectar un variador de frecuencia a un dispositivo de corriente residual (RCD)?
Autor: Hengfengyou Electric Fecha: 2025-11-25 Vistas:

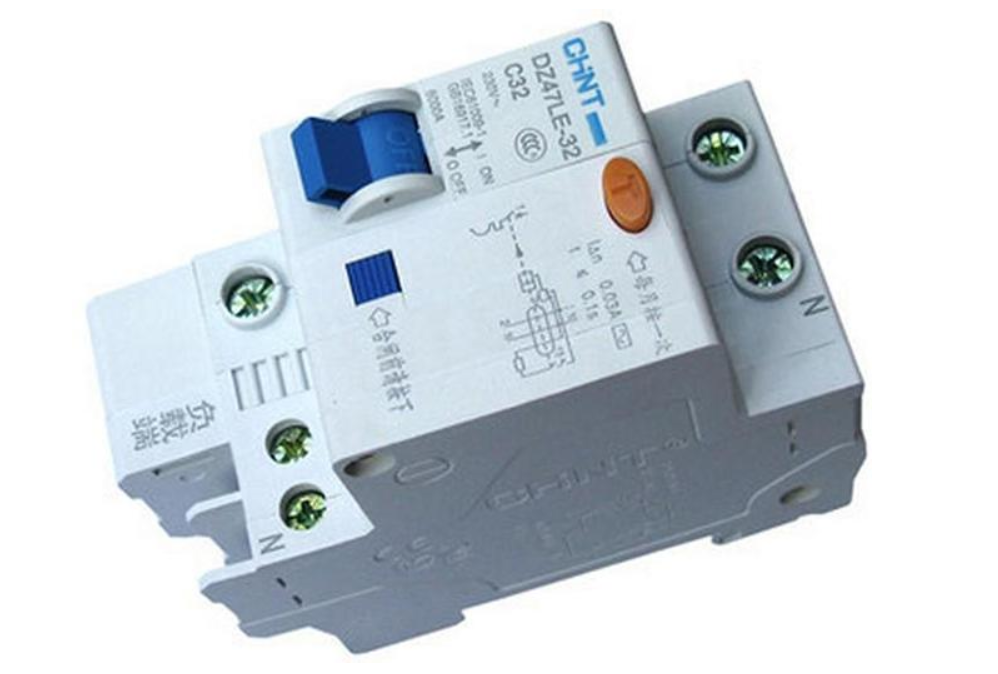

Al usar un variador de frecuencia, nunca se debe utilizar un interruptor diferencial (protector de corriente de fuga). Este es un principio fundamental en el uso de variadores.
Algunos clientes, al usar un variador, seleccionan un interruptor diferencial correspondiente para el mismo. El resultado final es que, tan pronto como se arranca el variador, el interruptor diferencial salta, haciendo que el sistema no pueda funcionar.
El principio de funcionamiento del interruptor diferencial se basa en que la suma vectorial de las corrientes (corriente de secuencia cero) debe ser cero. Sin embargo, cuando se utiliza un variador, la corriente de secuencia cero no puede ser cero.
La salida del variador es una onda PWM (Modulación por Ancho de Pulso). Entre el cable del motor y tierra existe un efecto capacitivo, que es más notable cuando se utilizan cables blindados. Cuando el variador está en funcionamiento, esta capacitancia se carga y descarga, permitiendo que una corriente fluya a tierra a través de ella y regrese al variador a través del cable de tierra en el lado de alimentación, formando un circuito de corriente. Si se utiliza un interruptor diferencial en el lado de alimentación, este detectará esta corriente y disparará, interrumpiendo el funcionamiento del sistema.
POR LO TANTO, no equipes tu variador con un interruptor diferencial. Si necesitas garantizar la seguridad, una puesta a tierra correcta del equipo es suficiente.
Pregunta: Se instaló un variador de 18.5 KW para un ventilador de tiro forzado de una caldera de 18.5 KW. Tras la instalación, al arrancar el variador, el interruptor general del cuadro de distribución saltaba inmediatamente. Resulta que cada circuito del cuadro tenía instalado un interruptor diferencial (con sensibilidad de 200 mA y 30 mA de componente pulsante). El cliente se negó a retirar los diferenciales. Se intentó ajustar la frecuencia de portadora a 1 KHz y cambiar el modo de arranque del variador, sin éxito. Finalmente, se sospechó de una posible fuga a tierra en el cable de alimentación del motor, que tenía unos 20 metros de longitud y estaba enterrado, aunque el cliente también tenía dificultades para reemplazarlo (ya que funcionaba correctamente en modo directo a frecuencia de red). ¿Existe alguna solución simple y efectiva?
Respuesta: Dado que los interruptores diferenciales suelen dispararse cuando detectan un desequilibrio entre fases superior al 20%, y la instalación de un variador often genera desequilibrios que superan el 50%, es seguro que el diferencial saltará.
A continuación, se presentan varias soluciones:
-
Método 1: La mayoría de los interruptores diferenciales tienen un ajuste de sensibilidad. Simplemente aumenta este valor (hazlo menos sensible).
-
Método 2: Reemplaza el interruptor diferencial estándar por uno especializado para uso con variadores de frecuencia, que existen en el mercado.
-
Método 3: Aumentar la carga del equipo (es decir, la carga del motor). De este modo, la corriente de fuga durante el arranque del variador no será tan significativa en relación con la corriente de carga.
-
Método 4: Puentea o elimina el interruptor diferencial (para este circuito específico del variador).
-
