Introducción a los Equipos Eléctricos en Proyectos de Incineración de Residuos Sólidos Urbanos para Generación de Energía

Autor: Hengfengyou Electric Fecha: 2025-11-25 Vistas:

Introducción a los Equipos Eléctricos en Proyectos de Incineración de Residuos Sólidos Urbanos para Generación de Energía


1.1 Equipos Eléctricos Principales

Para satisfacer los requisitos de energía de los equipos de consumo y garantizar la seguridad, estabilidad y economía de la operación del sistema eléctrico, las tareas principales del sistema eléctrico de una planta de energía son: arrancar y parar unidades, ajustar la carga, conmutar equipos y líneas, monitorizar constantemente el funcionamiento de los equipos principales y manejar oportunamente cualquier anomalía o fallo. Todas estas tareas se realizan operando los equipos eléctricos principales. Según la experiencia de Hengfengyou Electric, los principales equipos eléctricos en una planta de energía son los siguientes:

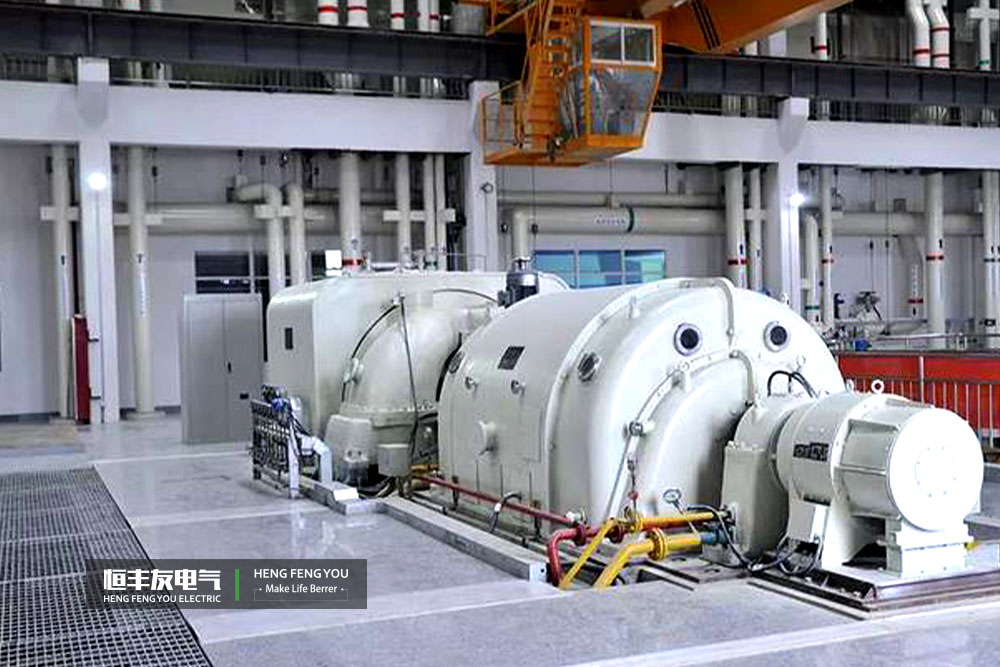

1.1.1 Turbogenerador
El generador es un equipo eléctrico rotativo que funciona según el principio de inducción electromagnética, transformando la energía mecánica en energía eléctrica. Está acoplado directamente a la turbina. El sentido de rotación del generador, visto desde el extremo de la turbina, es horario.

1.1.3 Motores Eléctricos
El motor es un equipo eléctrico rotativo que funciona según el principio de inducción electromagnética, transformando la energía eléctrica en energía mecánica para accionar ventiladores, bombas, compresores, etc., en la planta. Según los requisitos del proceso, equipos como el ventilador primario, ventilador secundario, ventilador de tiro inducido, bomba de alimentación y bomba de condensado utilizan control de velocidad variable (variadores de frecuencia), y sus motores son del tipo correspondiente para funcionamiento con variador.

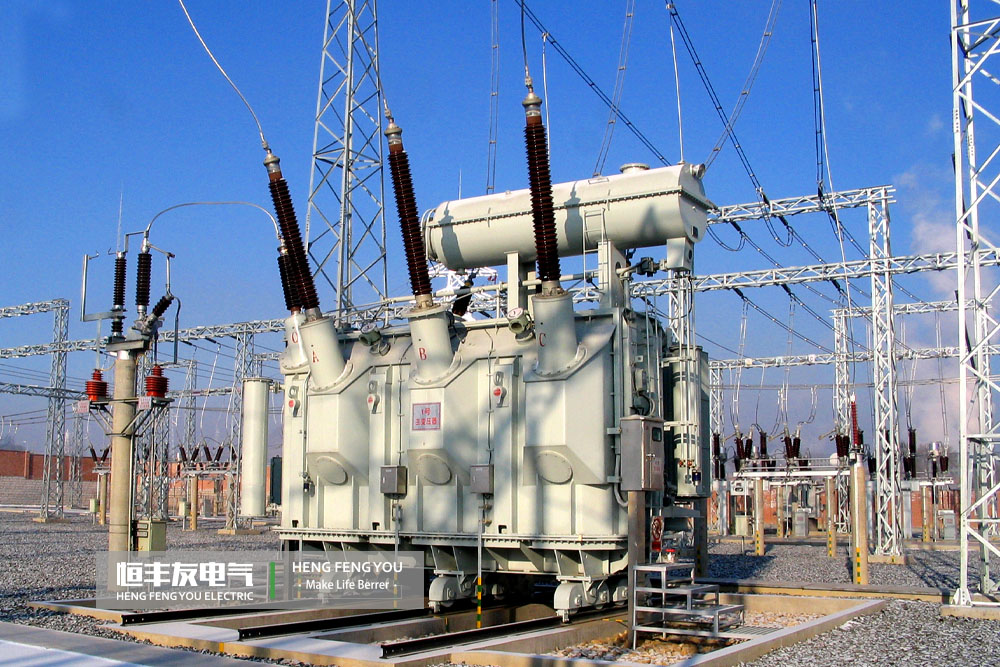

1.1.4 Transformador Principal
El transformador es un dispositivo estático que utiliza el principio de inducción electromagnética para convertir la energía CA de un nivel de voltaje y corriente en otro nivel de voltaje y corriente de la misma frecuencia.

• Tipo: Transformador principal inmerso en aceite.

1.1.5 Transformador de Servicios Auxiliares
Es el transformador dedicado específicamente a suministrar energía para el consumo interno de la propia planta de energía.

1.1.6 Dispositivo de Protección del Transformador
Es un producto de alta tecnología para la automatización de energía que integra múltiples funciones como protección, monitorización, control y comunicación en uno solo, siendo una unidad eléctrica ideal para conformar cuadros de distribución inteligentes.

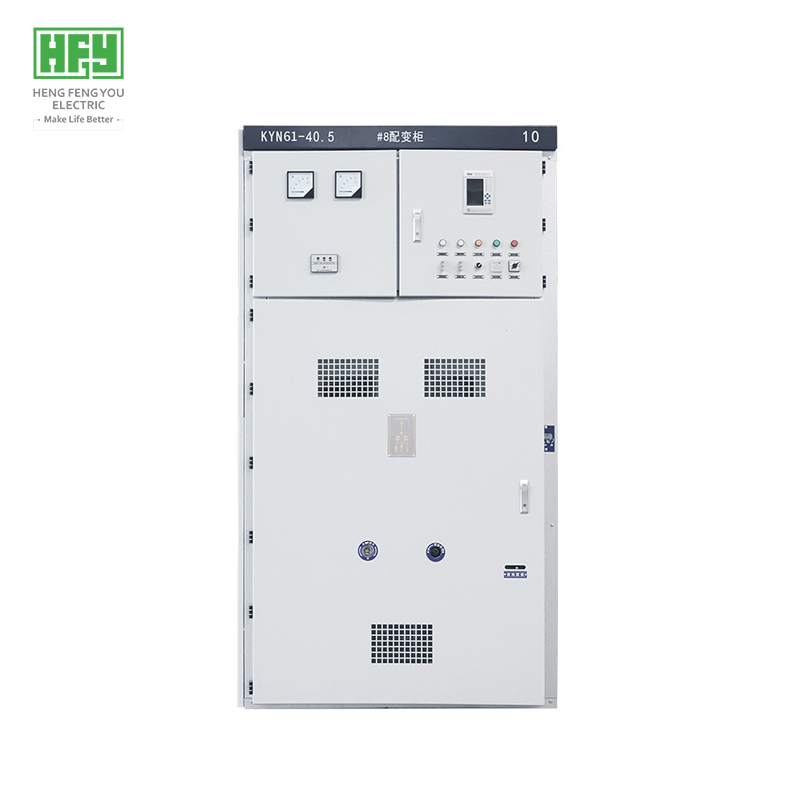

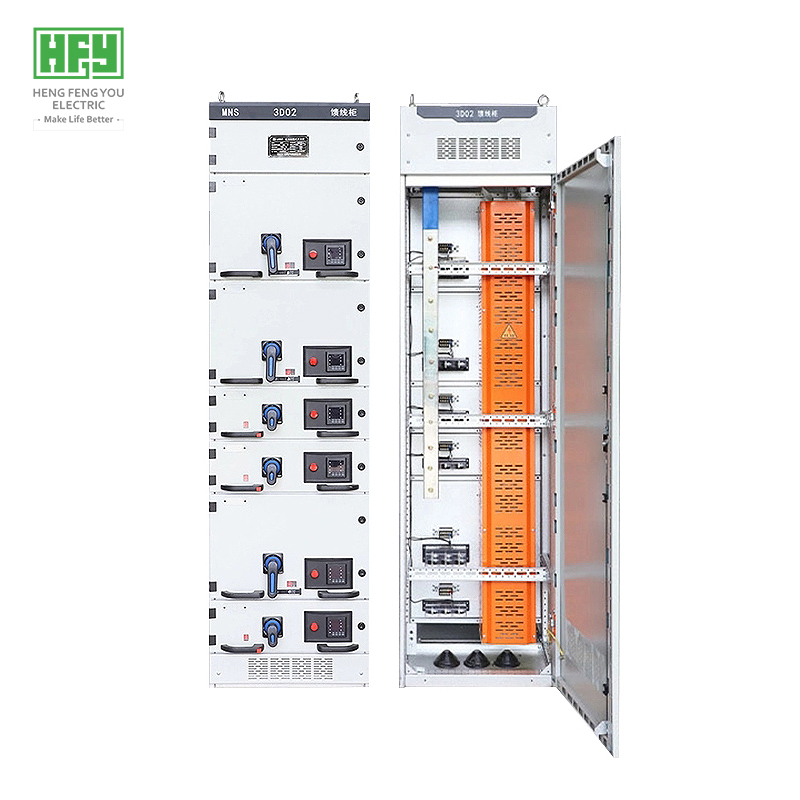

1.1.7 Cuadros de Media Tensión 33 kV

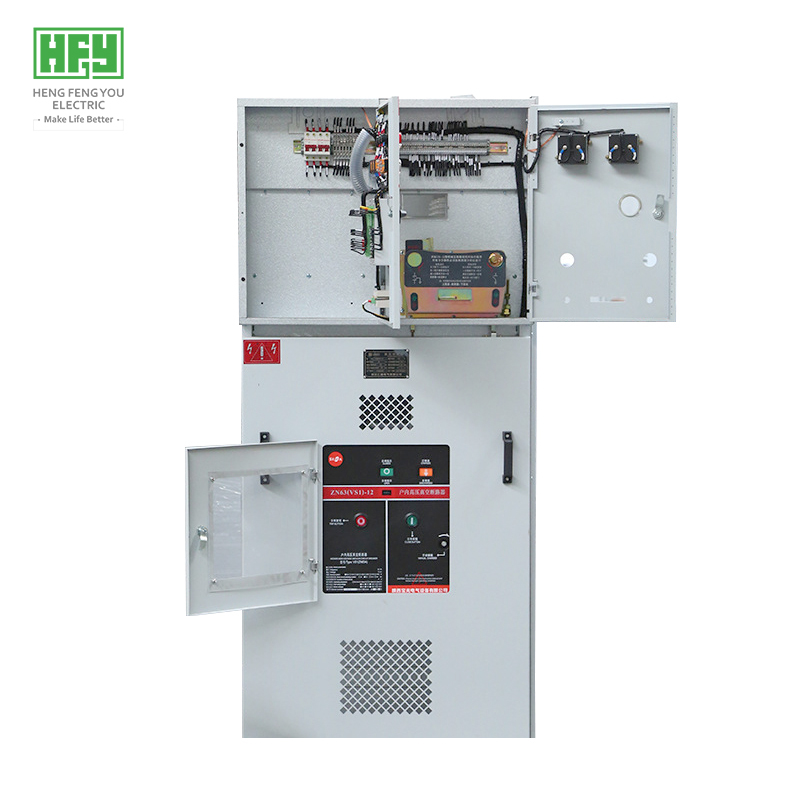

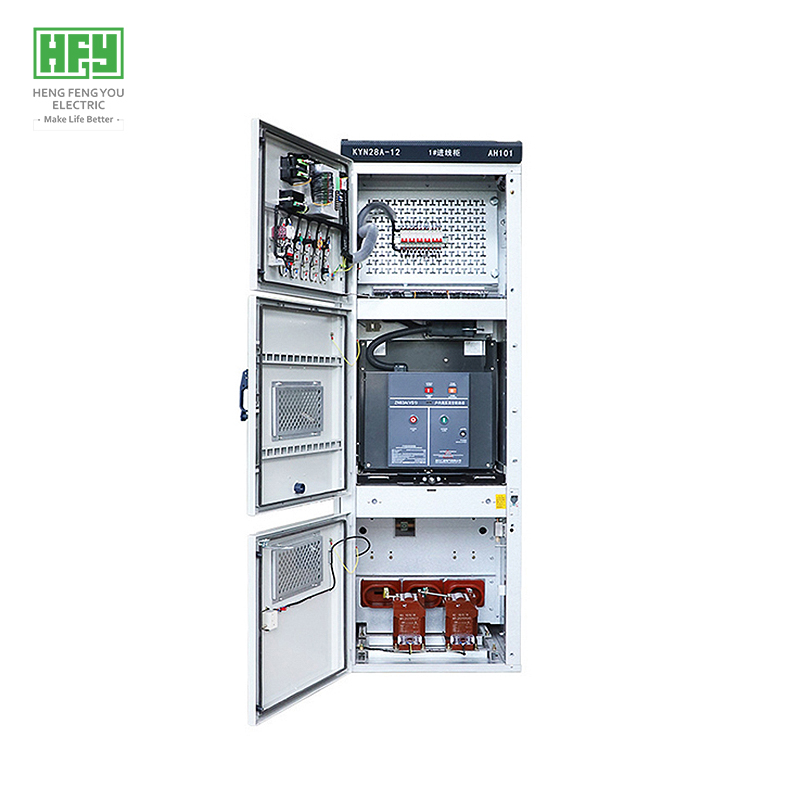

                  KYN28A-12                        XGN2-12



1.1.11 Cuadro de Protección del Generador
El generador es el equipo eléctrico más importante y costoso. Para protegerlo y limitar la expansión de fallos, la planta cuenta con un cuadro de protección por generador, equipado con las funciones de protección necesarias según los tipos de fallos y estados anormales de operación.

1.1.12 Cuadro de Excitación del Generador
El sistema de excitación es un componente crucial del generador. Las tareas básicas del regulador de excitación son: (1) Mantener constante el voltaje en terminales del generador; (2) Garantizar una distribución adecuada de la potencia reactiva entre unidades operando en paralelo; (3) Mejorar la estabilidad transitoria y estática del sistema eléctrico mediante una respuesta de excitación rápida.

1.1.13 Cuadro de Conmutación Rápida para Servicios Auxiliares
La confiabilidad del suministro a servicios auxiliares es fundamental. Para garantizarla, además de la fuente de trabajo principal, existe una fuente de reserva. La conmutación exitosa entre ambas fuentes es clave para un suministro continuo e ininterrumpido.

1.1.14 Cuadro de Sincronización
El sistema de sincronización sirve principalmente para proteger la seguridad del sistema y de la unidad a sincronizar. Esta planta utiliza sincronización precisa, que requiere ajustar el generador o sistema a conectar para que cumpla simultáneamente tres condiciones antes del cierre del interruptor: diferencia de frecuencia ≤ 0.2-0.5%, diferencia de tensión ≤ 5-10%, y diferencia de ángulo de fase ≤ 10°. Esto minimiza la corriente de irrupción y la perturbación al sistema.

1.1.15 Cuadro de Variador de Frecuencia (Inversor)
Para mejorar la precisión del control, las características de arranque de los motores, ahorrar energía y reducir el consumo interno, los motores principales de algunos equipos auxiliares clave utilizan control de velocidad variable mediante variadores de frecuencia.

1.1.16 Arrancador Suave
Es un equipo de control de motores que integra arranque suave, parada suave, ahorro de energía en carga ligera y protección multifuncional. Permite un arranque suave y sin golpes del motor, y permite ajustar varios parámetros del proceso de arranque según la carga.

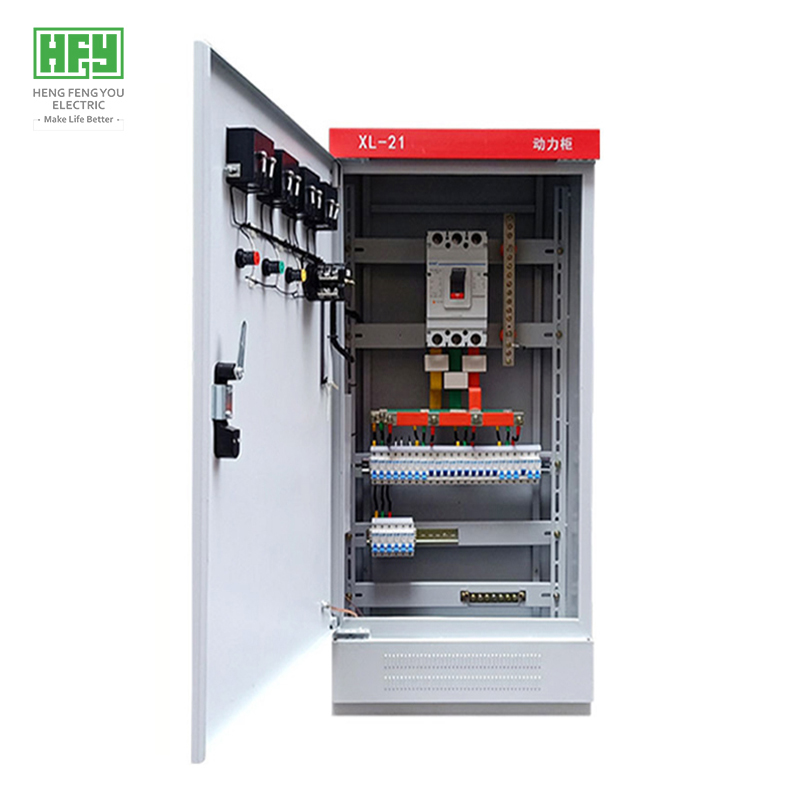

1.1.17 Interruptor Automático (Disyuntor)
Es un dispositivo de conmutación capaz de conectar, soportar y desconectar corrientes en condiciones normales del circuito, y también de conectar, soportar durante un tiempo especificado y desconectar corrientes en condiciones anormales del circuito. Se clasifican en interruptores de alta, media y baja tensión.

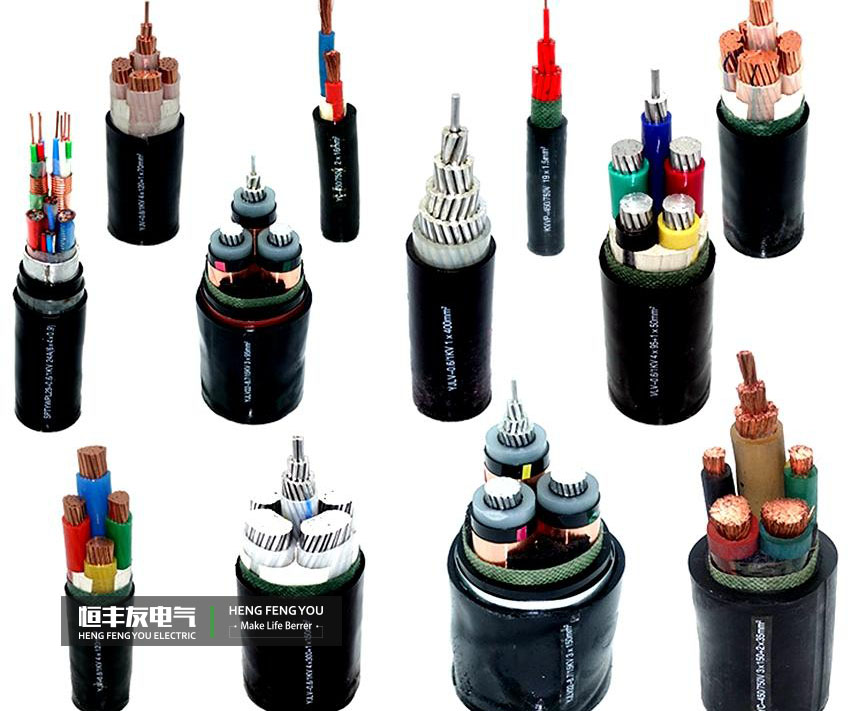

1.1.18 Cables Eléctricos
Todos los cables de la planta son del tipo retardante a la llama.



• Cables de potencia de 10 kV

• Cables de potencia de 1 kV

• Cables de control

• Cables para instrumentación/computadoras

1.1.19 Bandejas Portacables (Cable Trays)
Las bandejas portacables son el soporte que conduce los cables a numerosas ubicaciones dentro de la planta, sin afectar la estética de las instalaciones.
