Conocimientos Básicos de Suministro y Distribución de Energía

Fuente: Hengfengyou Electric Autor: MARTIN Fecha: 2021-07-31

Tradicionalmente, el sistema de energía se divide en cuatro sistemas principales: generación, transmisión, distribución y consumo. Cuando nos referimos a suministro y distribución de energía, nos referimos principalmente al sistema de suministro (generación) y al sistema de distribución.

I. Sistema de Suministro de Energía (Generación): Es el sistema de energía que convierte diversas fuentes de energía primaria disponibles en la naturaleza en energía eléctrica (energía secundaria). Se divide principalmente en: generación hidroeléctrica, generación termoeléctrica, generación nuclear, generación de energía solar, generación de energía eólica, generación a partir de residuos, generación en el espacio, generación geotérmica, etc.

II. Sistema de Distribución: Se refiere a la parte del sistema de energía que va desde la salida de la subestación de transformación y distribución (subestación de distribución de alta tensión por debajo de 35 kV) hasta el usuario final. El sistema de distribución es una red eléctrica compuesta por diversos equipos (o componentes) e instalaciones de distribución que transforman el voltaje y distribuyen directamente la energía eléctrica a los usuarios finales.

Qingdao Hengfengyou Electric es una empresa especializada en la producción y venta de equipos de distribución para sistemas de energía eléctrica por debajo de 40.5 kV. Hoy nos centraremos en compartir conocimientos básicos sobre el sistema de distribución:

A. Clasificación del Sistema de Distribución:
Puede dividirse en tres partes: sistema de distribución de alta tensión, sistema de distribución de media tensión y sistema de distribución de baja tensión.
Dado que el sistema de distribución es el último eslabón del sistema de energía y se enfrenta directamente a los usuarios finales, su perfección está directamente relacionada con la confiabilidad y la calidad del suministro eléctrico para la mayoría de los usuarios, por lo que ocupa una posición importante en el sistema de energía.
Según lo establecido en la "Guía de planificación y diseño de redes urbanas" de China, los niveles de voltaje del sistema de distribución chino son: 220 kV y superiores pertenecen al sistema de transmisión y transformación; 35, 63, 110 kV son sistemas de distribución de alta tensión; 10, 6 kV son sistemas de distribución de media tensión; y 380, 220 V son sistemas de distribución de baja tensión.

B. Componentes del Sistema de Distribución:

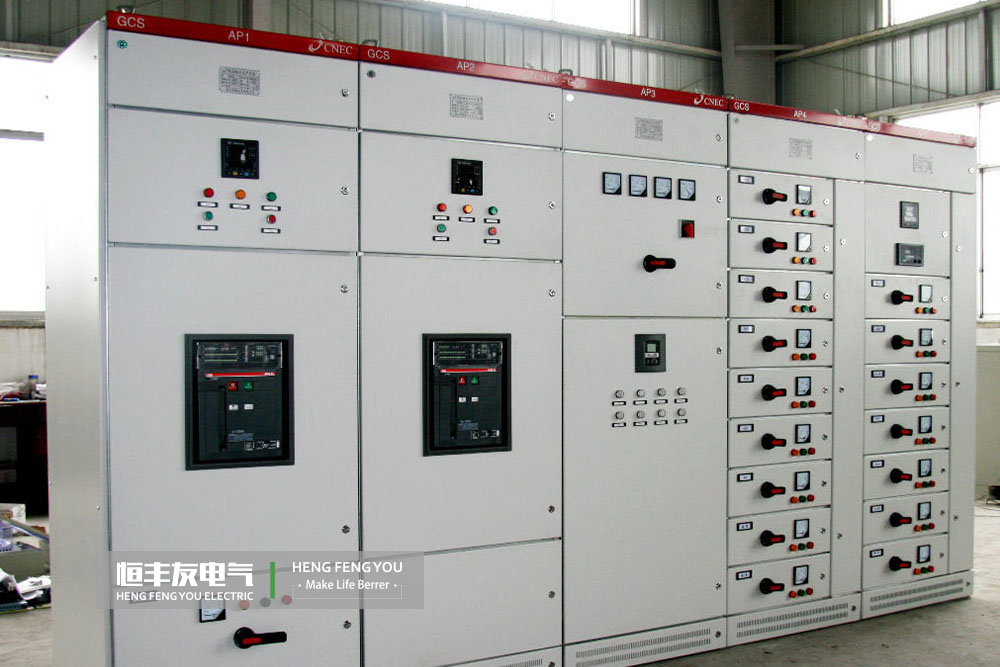

Está compuesto por líneas de distribución de alta y baja tensión, subestaciones (incluidas estaciones de distribución) y equipos de consumo.

• 1. Líneas de Distribución de Alta y Baja Tensión: Son las líneas que llevan la electricidad desde la subestación de reducción hasta los transformadores de distribución, o desde la subestación de distribución hasta las unidades de consumo. Las líneas de distribución con un voltaje de 3.6 kV ~ 40.5 kV se denominan líneas de distribución de alta tensión.
  Las líneas de distribución con voltaje que no excede 1 kV, frecuencia que no excede 1000 Hz y corriente continua que no excede 1500 V se denominan líneas de distribución de baja tensión. La construcción de líneas de distribución requiere ser segura y confiable, mantener la continuidad del suministro, reducir las pérdidas en las líneas, mejorar la eficiencia de la transmisión y garantizar una buena calidad de la energía eléctrica.

• 2. Subestación: Es un lugar en el sistema de energía donde se transforman el voltaje y la corriente, se recibe y se distribuye la energía eléctrica. Las subestaciones dentro de las centrales eléctricas son subestaciones elevadoras, cuya función es elevar el voltaje de la energía generada para alimentar la red de alta tensión.
  Los equipos eléctricos dentro de una subestación se dividen en equipos primarios y secundarios. Los equipos primarios se refieren a los equipos que directamente producen, transmiten, distribuyen y utilizan energía eléctrica. Los equipos secundarios se refieren a los equipos que miden, supervisan, controlan y protegen las condiciones de operación de los equipos y sistemas primarios.

• 3. Equipos de Consumo: Los equipos de consumo pueden clasificarse por su uso en: equipos de consumo de fuerza motriz, equipos de consumo para procesos, equipos de consumo de calefacción eléctrica, equipos de consumo para laboratorios y equipos de consumo para iluminación, etc.

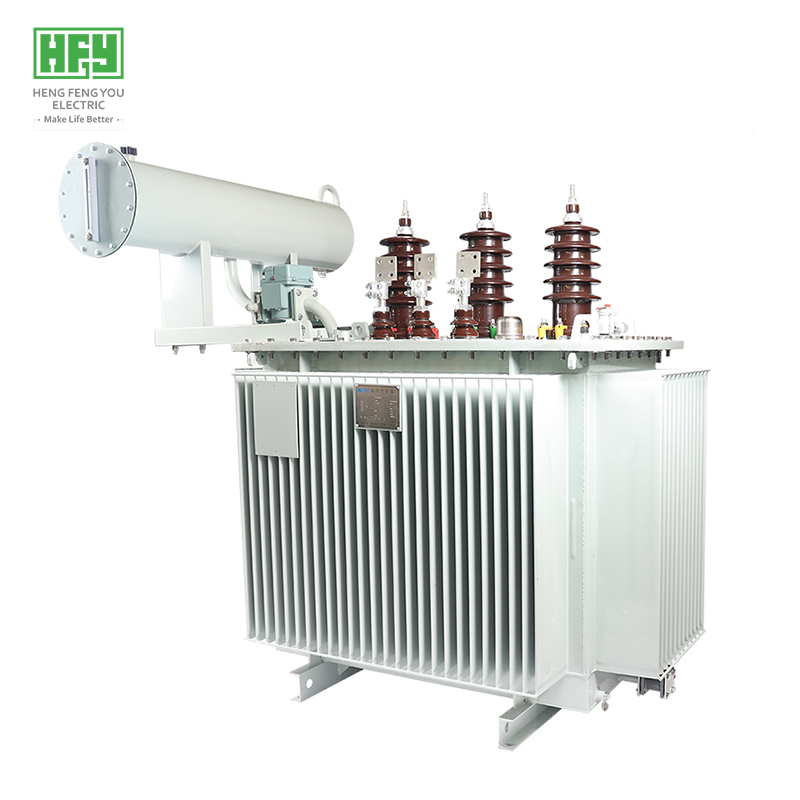

C. Modo de Operación del Transformador en el Sistema de Distribución:
La gestión de la operación segura de los transformadores de distribución es el enfoque de nuestro trabajo diario. Resumir la experiencia sobre las condiciones de operación anormales y el análisis de fallas comunes de los transformadores de distribución será beneficioso para juzgar oportuna y accurateamente las causas y la naturaleza de las fallas, y para tomar medidas efectivas oportunas para garantizar la operación segura del equipo.
El transformador de distribución es un equipo eléctrico extremadamente importante en el sistema de transmisión y distribución. De acuerdo con las regulaciones de gestión de operación y mantenimiento, los transformadores deben ser inspeccionados regularmente para comprender y conocer oportunamente su estado de operación, y tomar medidas efectivas, intentando eliminar las fallas en su etapa inicial, garantizando así la operación segura del transformador.

Las operaciones anormales y fallas comunes de los transformadores de distribución son las siguientes:

1. Casos en los que el sonido del transformador es anómalo.

2. Casos en los que, bajo carga normal y modo de enfriamiento normal, la temperatura del aceite del transformador aumenta continuamente.

3. Casos en los que el color del aceite aislante del transformador cambia significativamente.

4. Casos en los que el conservador de aceite o el tubo antibomba liberan aceite.

5. Casos en los que se produce un desequilibrio de voltaje trifásico.

6. Casos en los que actúan las protecciones (relevadores).

7. Casos en los que ocurren flameos y explosiones en los bushings aislantes de porcelana.

8. Casos en los que ocurren fallas en el conmutador de derivaciones (tap changer).
