Introducción a los Transformadores Inmersos en Aceite

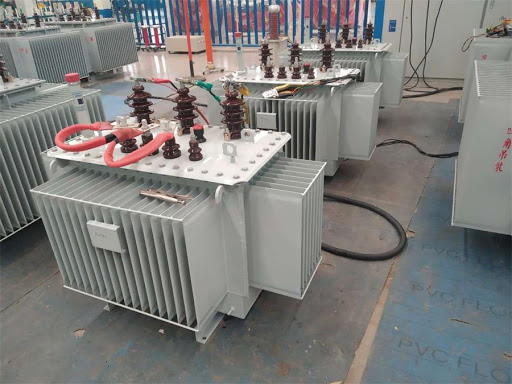

El transformador inmerso en aceite es un tipo de transformador que utiliza aceite aislante como medio de aislamiento entre sus partes activas y la carcasa conectada a tierra. Es un medio dieléctrico líquido. La función del aceite aislante es, en primer lugar, aislar y, en segundo lugar, refrigerar. Los componentes internos principales del transformador, como el soporte estructural, el núcleo de hierro y los devanados, están sumergidos en el aceite aislante. De ahí el nombre "inmerso en aceite".

Como un tipo de transformador de distribución, el transformador inmerso en aceite es uno de los equipos importantes en los sistemas de suministro de energía para empresas industriales y mineras y edificios civiles. Reduce la tensión de red de 10 kV o 35 kV a la tensión de bus utilizada por los usuarios de 230/400 V. Este producto es adecuado para corriente alterna de 50 (60) Hz, con una capacidad nominal máxima trifásica de 2500 kVA (la capacidad nominal máxima monofásica es de 833 kVA, generalmente no se recomienda el uso de transformadores monofásicos). Se puede utilizar en interiores (o exteriores). Cuando la capacidad es de 315 kVA o menos, se puede instalar en postes. La temperatura ambiente no debe ser superior a 40 °C ni inferior a -25 °C, con una temperatura media diaria máxima de 30 °C y una temperatura media anual máxima de 20 °C. La humedad relativa no debe exceder el 90% (a una temperatura ambiente de 25 °C), y la altitud no debe superar los 1000 m. Si las condiciones de uso no se ajustan a lo anterior, deben realizarse los ajustes de rating apropiados de acuerdo con las disposiciones de la norma GB6450-86.

Generalmente, para producir aceite de transformador, se utiliza aceite base parafínico para producir aceite #10, aceite base intermedio para el #25, y aceite base nafténico para los aceites de transformador #25 y #45. Junto con el desarrollo de la tecnología moderna, los materiales aislantes utilizados en los sistemas de energía también han cambiado. En este tipo de transformadores, tanto el núcleo como los devanados están inmersos en el aceite del transformador y no pueden funcionar sin aceite (solo para pruebas). El flujo de aceite puede disipar el calor del núcleo y las bobinas, y además, el aceite es aislante.
