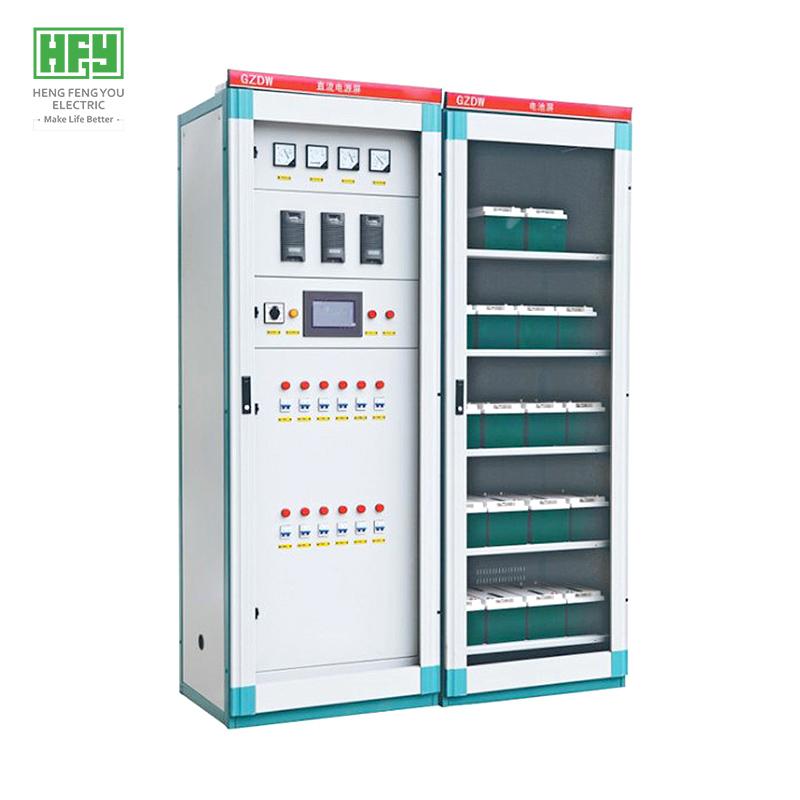

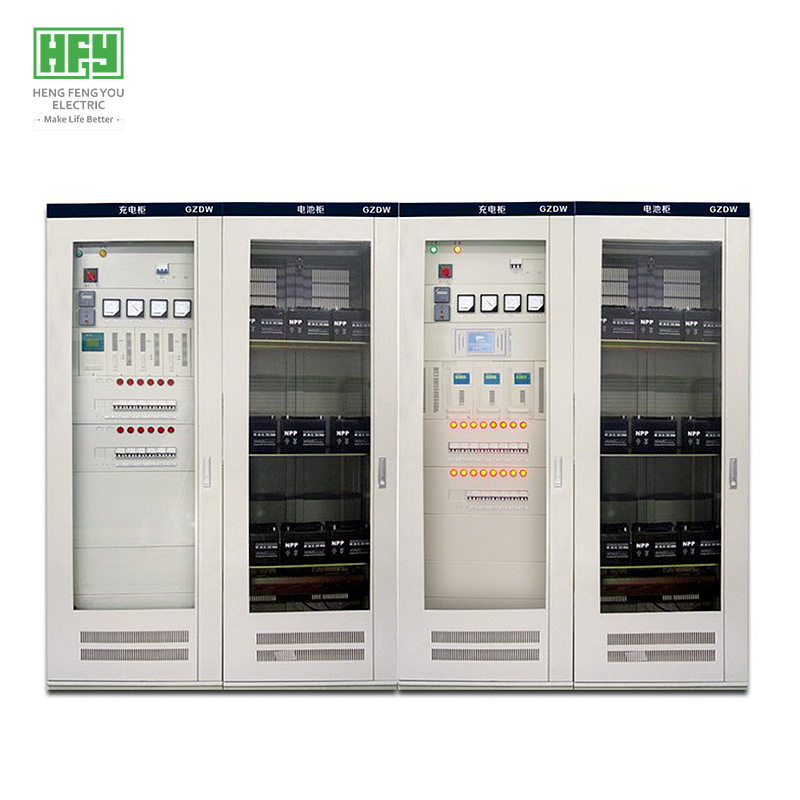

Pantalla de Alimentación CC Inteligente HFY-POWER

Descripción General del Producto

• El sistema de fuente de alimentación de CC para pantalla inteligente HFY-POWER está compuesto por módulos de fuente de alimentación de conmutación de alta frecuencia y supervisión inteligente.

• El producto es aplicable en sistemas de energía, usuarios industriales (petroquímica, metalurgia, ferrocarriles), centrales eléctricas, proporcionando fuentes de alimentación CA y CC para la apertura y cierre de disyuntores, instrumentos en circuitos secundarios, protecciones de relé y alumbrado de emergencia por fallos; también es adecuado como fuente de respaldo en lugares que requieren energía de emergencia, como hoteles, salas de conferencias, quirófanos de hospitales, etc.





• Alimentación por múltiples fuentes de CA, con conexión automática de la fuente de respaldo en caso de pérdida de la fuente principal.

• Múltiples módulos de carga de conmutación de alta frecuencia funcionando en paralelo, con respaldo en caliente N+1 y alta fiabilidad.

• Módulos rectificadores de alta frecuencia, capaces de funcionar de forma independiente o en paralelo, permitiendo mantenimiento en caliente con extracción e inserción en caliente, siendo conveniente y rápido.

• Rango de entrada de voltaje ultra amplio, fuerte adaptabilidad a la red eléctrica, usable en lugares con condiciones ambientales relativamente adversas.

• Control inteligente del módulo de carga, ajuste suave del voltaje y corriente de salida; distribución automática de corriente, buena estabilidad, alta precisión en la distribución de corriente.

• El sistema de supervisión utiliza pantalla táctil o pantalla LCD de gran tamaño con caracteres chinos, interfaz amigable, operación intuitiva y conveniente.

• Configuración de parámetros de varias partes del sistema a través del módulo de supervisión, operación conveniente.

• Diseño de interfaz abierta, potente función de comunicación, fácil integración con dispositivos RTU de subestaciones, sistemas de supervisión computarizada, DCS.

• Utiliza un sistema de supervisión distribuido centrado en microprocesador, permitiendo telemetría, telecontrol, teleindicación, teleregulación del sistema de alimentación y operación desatendida.

• Gestión y protección automática de baterías, monitorización automática en tiempo real del voltaje terminal y corriente de carga/descarga de la batería, control automático de la conversión entre carga flotante y carga equalizadora. Incluye alarma sonora y visual por sobre/subtensión de la batería y sobrecorriente de carga, y compensación automática de temperatura, asegurando condiciones óptimas de trabajo y prolongando la vida útil de la batería.

• Integración CC/CA (sistema unificado CA/CC, opcional): En caso de corte de CA, la batería puede proporcionar fuente de alimentación de emergencia CA/CC ininterrumpida durante largos períodos.

Módulos Funcionales

Interfaz Hombre-Máquina (HMI)

• Visualización de menús con caracteres chinos en LCD de 320*240 puntos, contraste ajustable.

• Operación mediante pantalla táctil, facilitando el ajuste de parámetros y consulta de información.

• Los parámetros de trabajo configurados en el sistema se guardan en EEPROM, no se pierden por corte de energía.

Alarma del Sistema

• Visualización con caracteres chinos de varias informaciones de alarma, localización de fallos clara e intuitiva, muestra hasta 36 fallos actuales simultáneamente.

• Alarma sonora y visual; emite sonido al ocurrir una nueva falla, el sonido se silencia al presionar cualquier tecla para confirmar.

• Capacidad de almacenar 255 fallos históricos, de los cuales los 32 más recientes se guardan en EEPROM.

Gestión de Baterías

• Dos modos de trabajo: automático y manual.

• Función de compensación de temperatura de la batería.

• Función de protección de carga equalizadora de la batería.

• En modo automático, el proceso de gestión de carga se completa automáticamente; el mantenimiento de carga se realiza automáticamente.

• Función de evaluación de la capacidad de la batería.

• Función de gestión de descarga; al iniciar la descarga, registra automáticamente el tiempo y la capacidad de descarga.

Comunicación con Computadora Superior (SCADA)

• Ofrece opción de dos interfaces de comunicación: RS232/RS485.

• Ofrece cuatro velocidades de comunicación: 1200BPS, 2400BPS, 4800BPS y 9600BPS.

• Ofrece dos protocolos de comunicación: CDT451-91 y MODBUS.

• La dirección de comunicación del dispositivo se puede configurar a cualquier valor entre 01 y 99.

Dispositivos Compatibles

• Compatible con varios módulos rectificadores de 5A en adelante.

• Compatible con unidad de medición integral ZHCL, unidad de inspección de baterías DCXJ, unidad de supervisión de entradas digitales KGL-52, detección de aislamiento JYJC.

• Compatible con múltiples cargadores, dos grupos de baterías, sistemas de múltiples barras seccionadas.

Otras Funciones

• Reloj en tiempo real.

• Con la unidad de supervisión de entradas digitales conectada, puede admitir control de cadena de silicio de 5 o 7 niveles para dos barras.

• Con la unidad de supervisión de entradas digitales conectada, puede admitir la salida configurada de 12 rutas para clasificación de fallos del sistema.

• Puede admitir la inspección de dos grupos de hasta 108 celdas de batería cada uno.

• Puede admitir la detección de aislamiento de 120 ramas por barra para dos barras.

• Puede admitir la detección de alarma de interruptores de alimentación de 120 circuitos por barra para dos barras.

• Función de protector de pantalla automático cuando el sistema está normal y no hay operación por teclas durante 3 minutos. Sin embargo, la pantalla no se apaga durante fallos del sistema o carga equalizadora de la batería.

Parámetros del Producto

El cliente debe proporcionar la siguiente información:

• Diagrama del esquema del circuito principal, diagrama del sistema del circuito secundario y método de control del circuito auxiliar.

• Diagrama de disposición de equipos, plano de disposición de la sala de distribución.

• Marca y modelo de los principales componentes eléctricos del equipo.

• Método de entrada y salida de cables; si se requiere puente de barras entre equipos, proporcionar datos como la distancia entre barras, altura desde el suelo, etc.

• Cualquier otro requisito especial se puede consultar y resolver con Hengfengyou Electric.

Nuestras Ventajas

• Certificaciones de producto autorizadas: ISO, CE, CB, CCC, etc.

• Sistema de gestión de calidad SQA completo, garantizando productos de alta calidad.

• Cotización rápida, posibilidad de ofrecer servicios de diseño eléctrico.

• Corto tiempo de entrega, el más rápido a nivel mundial hasta 15 días.

• Sistema de servicio postventa completo, brindando tranquilidad al cliente.

• Bienvenida a inspección de fábrica por parte de clientes, proporcionamos servicios OEM/ODM.
