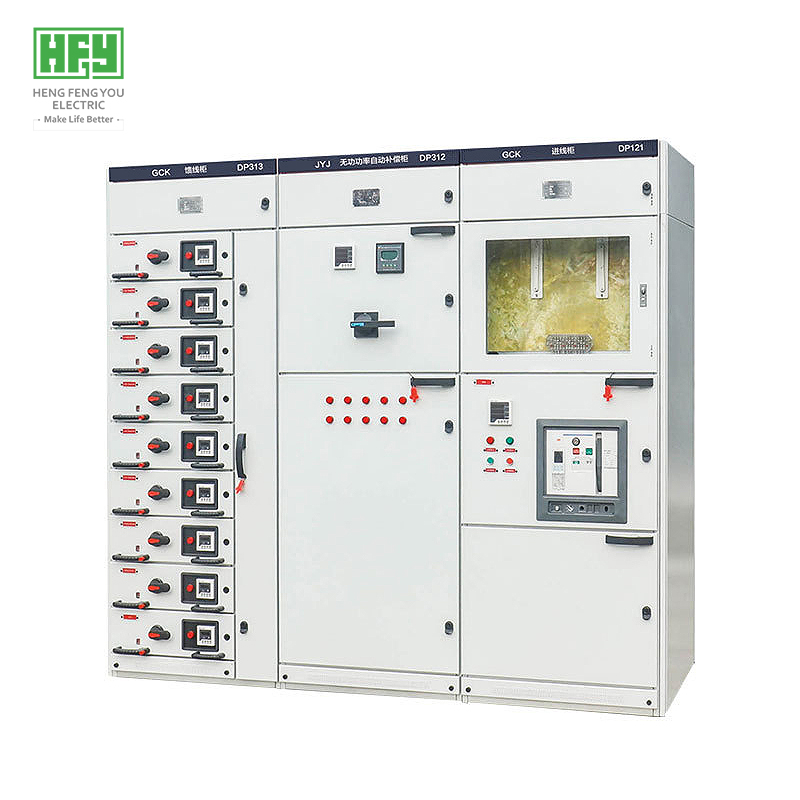

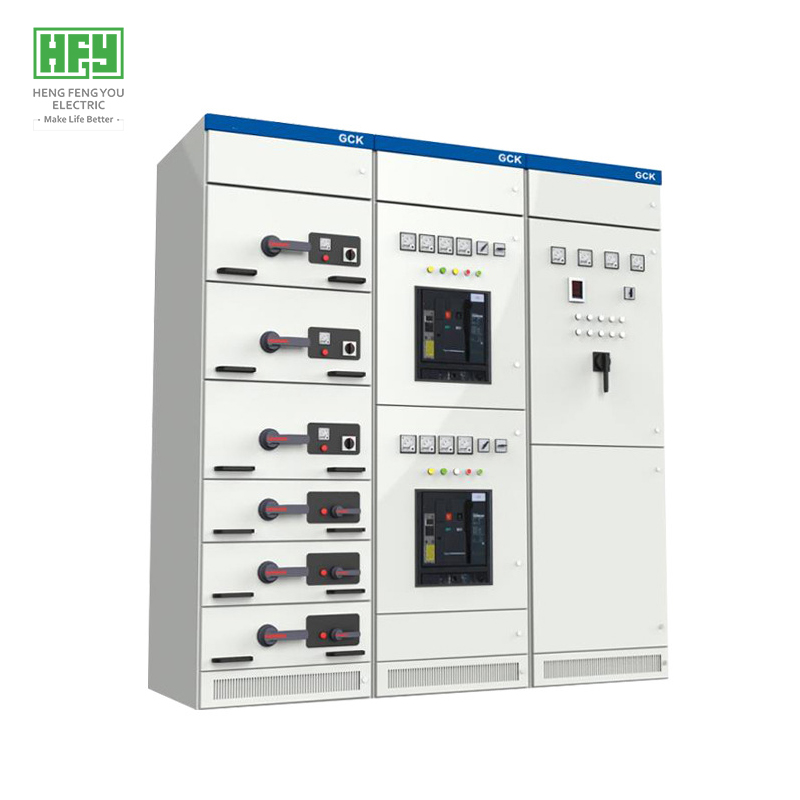

Armario de Interruptores Desenfilables de Baja Tensión Serie GCK

Descripción General del Producto

• Se utiliza en sistemas de distribución de baja tensión para recepción y distribución de energía, unión de barras colectoras, iluminación, control de motores y compensación de potencia.

• Incluye las funciones de Centro de Fuerza (PC) y Centro de Control de Motores (MCC).

• Frecuencia CA nominal 50Hz/60Hz, tensión máxima de trabajo 660V, corriente máxima de trabajo 3150A.

• Alta confiabilidad verificada por operación en más de 50 países y regiones.

• Aplicación principal en parques industriales, urbanizaciones residenciales, centros comerciales, edificios altos y otros lugares de distribución eléctrica.

• Cumple con numerosos estándares internacionales: IEC 60439, BS 5486, VDE 0660, GB 7251, NEMA IC2-322, JB/T 9661, etc.

Tecnología Líder

• Solución estándar anticorrosión y para ambientes salinos, satisfaciendo requisitos ambientales severos.

• Estructura del marco ensamblada combinada, utilizando perfiles de acero especiales y conexiones atornilladas sin soldadura, mejorando la precisión del montaje.

• Alta compatibilidad, configurable con interruptores automáticos de varias marcas como NXM de Chint, Tmax de ABB, NSX de Schneider, etc.

• Alta capacidad de ruptura, buen rendimiento de estabilidad dinámica y térmica, estructura avanzada, varias unidades de esquema combinables libremente.

• Mayor número de circuitos por armario, ahorrando espacio, fácil mantenimiento y alto grado de protección (IP40).

Armario

• Construcción general en chapa de acero galvanizado por inmersión en caliente de 2-3 mm de alta calidad.

• Corte, perforado y plegado con equipos láser CNC, garantizando precisión.

• Acabado exterior con pintura en polvo epoxi electrostática, que no se desconchará en 50 años.

• Dimensiones de formación, perforado y separación de equipos modularizadas (Módulo E=20mm).

• Marco dividido en tres compartimentos separados: barras, unidad funcional y cables, previniendo propagación de fallos y facilitando mantenimiento energizado.

Unidad Funcional (Sección Desenfilable)

• Tipos: Unidad de alimentación, Unidad de motor, Unidad de fuente pública.

• Bloqueo mecánico entre el mecanismo de operación del interruptor principal y el cajón; la puerta no se abre con el interruptor principal cerrado.

• Mecanismo de operación del interruptor principal bloqueable con llave en posición ON/OFF, permitiendo mantenimiento seguro.

• Conectores de potencia (entrada/salida), conectores secundarios y de tierra en la parte posterior.

• El conector de tierra mantiene la continuidad del circuito de protección en las posiciones de prueba y desconexión.

• Compartimentos de unidades separados por tabiques metálicos móviles que se abren/cierran automáticamente, imposibilitando el contacto con las barras verticales.

Sistema de Barras Colectoras

• Configuración trifásica de cuatro hilos o trifásica de cinco hilos.

• Barras colectoras de cobre estañadas de alta calidad, alta resistencia mecánica, buena disipación de calor.

• Disposición horizontal de las barras mejora la estabilidad dinámica y térmica, soportando impactos de corriente de cortocircuito de 80/176 kA.

Fabricación y Ensamblaje

• Sala de montaje libre de polvo, garantizando las propiedades aislantes.

• Operarios de montaje con al menos 6 meses de formación.

• Cableado secundario con prensaestopas automática, asegurando conexiones fiables.

• Apriete de tornillos con herramientas eléctricas, garantizando el par correcto.

• Barras colectoras de cobre cortadas, perforadas y dobladas por CNC, asegurando precisión.

• Varias pruebas y ensayos previos al despacho, garantizando el funcionamiento normal.

• Altitud máxima: 2000 m s. n. m.

• Temperatura ambiente: Máx. +40°C, Mín. -5°C (temperatura media en 24h ≤ +35°C).

• Humedad relativa ambiente: ≤ 50% (se admite mayor humedad relativa a baja temperatura, ej. 90% a +20°C). Considerar efecto de condensación.

• Inclinación respecto a la vertical: ≤ 5°. Hilera de armarios nivelada (norma GBJ232-2).

• Instalación en lugares sin vibraciones/impactos bruscos, libres de corrosión y polvo conductor.

Instrucciones de Pedido

Proporcione:

• Diagrama del circuito principal, diagrama del sistema secundario y método de control del circuito auxiliar.

• Plano de disposición de equipos y plano de la sala de distribución.

• Marca y modelo de los componentes eléctricos principales.

• Método de entrada/salida. Para puentes de barras entre equipos, especificar distancia entre ejes y altura.

• Otras necesidades especiales consultar con Hengfengyou Electric.

Nuestras Ventajas

• Certificaciones: ISO, CE, CB, CCC, etc.

• Sistema de Gestión de Calidad SQA para productos de alta calidad.

• Cotización rápida y servicios de diseño eléctrico.

• Corto plazo de entrega, envío rápido (hasta 15 días a nivel mundial).

• Servicio postventa completo.

• Visitas de inspección de fábrica bienvenidas. Servicios OEM/ODM.
