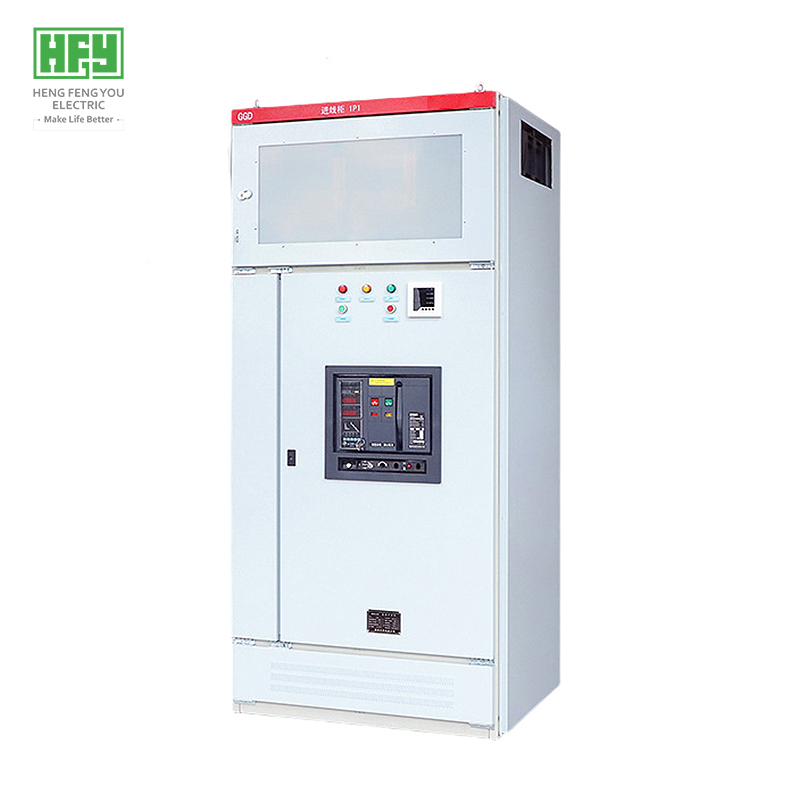

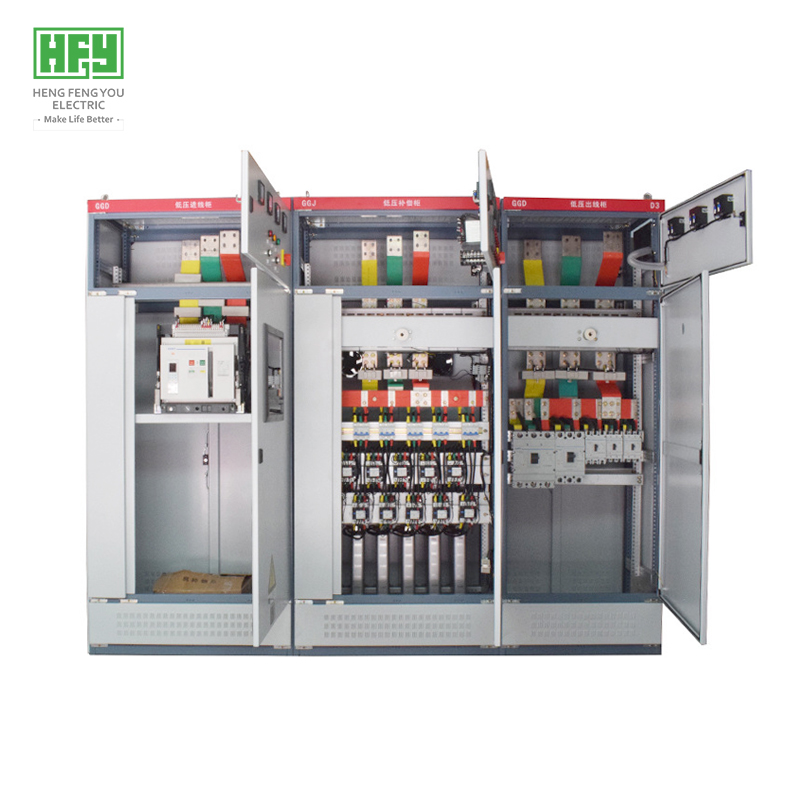

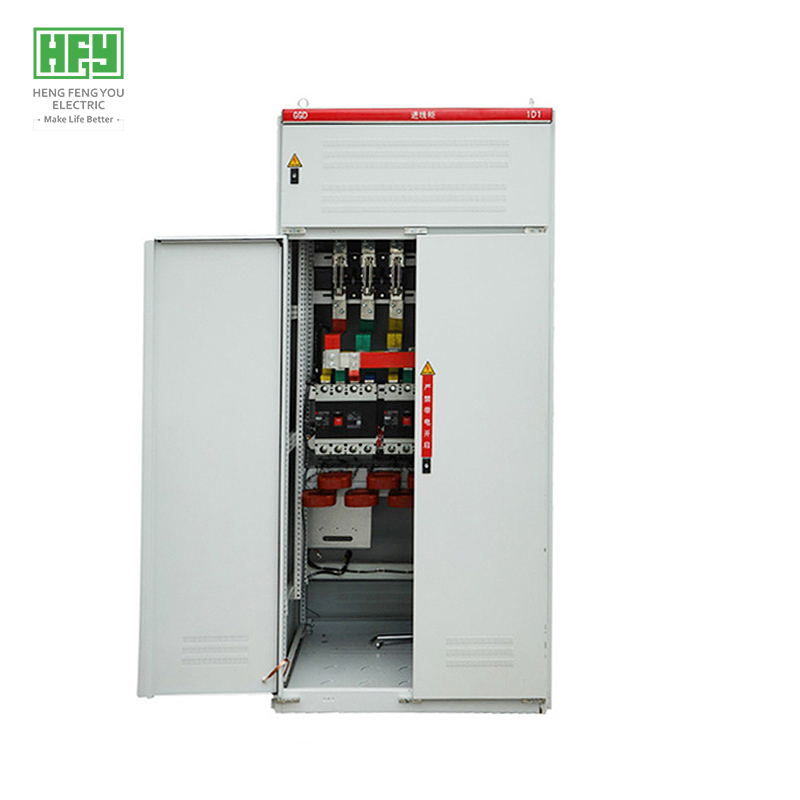

Armario de Interruptores Fijo Serie GGD

Descripción del Producto

• Utilizado en sistemas de distribución de baja tensión para recepción/alimentación, unión de barras, iluminación, control de motores y compensación de potencia.

• Integra funciones de Centro de Potencia (PC) y Centro de Control de Motores (MCC).

• Frecuencia nominal CA: 50 Hz/60 Hz, tensión máxima de trabajo 660 V, corriente máxima de trabajo 3150 A.

• Alta confiabilidad verificada en más de 50 países y regiones worldwide.

• Aplicado en parques industriales, residenciales urbanos, centros comerciales, edificios de gran altura, etc.

• Cumple con estándares internacionales: IEC 60439, BS 5486, VDE 0660, GB 7251, NEMA IC2-322, JB/T 9661, etc.

Tecnología Líder

• Alta capacidad de ruptura, excelente estabilidad dinámica y térmica.

• Soluciones estándar anticorrosión y para ambientes salinos, cumpliendo requisitos ambientales severos.

Armario

• Estructura de chapa de zinc galvanizado en caliente de 2-3 mm, parcialmente soldada.

• Corte, perforado y plegado con equipos láser CNC para garantizar precisión.

• Ranuras de ventilación superior/inferior formando conductos de ventilación natural.

• Pintura exterior en polvo epoxi electrostática, resistente 50 años sin descascarar.

• Dimensiones modulares (módulo E=20 mm) para tamaño, agujeros y espaciamiento.

Unidad Funcional

• Puertas con instrumentos conectadas a la estructura mediante cables de cobre flexibles multipolo.

• Componentes de montaje unidos al marco con tornillos moleteados, formando circuito de tierra completo.

Sistema de Barras Colectoras

• Configuración trifásica de 4 hilos (3F+4H) o 5 hilos (3F+5H).

• Barras de cobre estañadas de alta calidad, resistencia mecánica y disipación térmica superiores.

Procesamiento y Ensamblaje

• Sala limpia para garantizar aislamiento.

• Operarios con ≥6 meses de formación.

• Cableado secundario con prensaestopas automática para conexiones fiables.

• Herramientas eléctricas para torque adecuado en tornillería.

• Corte, perforado y plegado CNC de barras de cobre para precisión.

• Pruebas previas al envío para garantizar funcionamiento normal.

Parámetros del Producto

• Altitud ≤ 2000 m.

• Temperatura ambiente: ≤ +40 °C, ≥ -5 °C (promedio en 24 h ≤ +35 °C).

• Humedad relativa ambiente ≤ 50% (permite mayor humedad a baja temperatura, ej. 90% a +20 °C), considerando condensación por cambios térmicos.

• Inclinación respecto a la vertical ≤ 5°, fila de armarios uniforme según norma GBJ232-2.

• Instalación en lugares sin vibraciones/impactos severos, libre de corrosión y polvo conductor.

Instrucciones de Pedido

El cliente debe proporcionar:

• Diagrama del circuito principal, esquema del sistema secundario y control del circuito auxiliar.

• Diseño de disposición de equipos y plano de la sala de distribución.

• Marcas y modelos de los componentes eléctricos principales.

• Método de conexión entrada/salida; datos de distancia entre barras y altura al suelo si se requiere puente de barras.

• Otras necesidades especiales consultar con Hengfengyou Electric.

Nuestras Ventajas

• Certificaciones de producto: ISO, CE, CB, CCC, etc.

• Sistema de gestión de calidad SQA completo para alta calidad.

• Cotización rápida, servicios de diseño eléctrico disponibles.

• Corto plazo de entrega, envío mundial en hasta 15 días.

• Servicio postventa completo para satisfacción del cliente.

• Bienvenida a visitas de inspección de fábrica, servicio OEM/ODM disponible.
