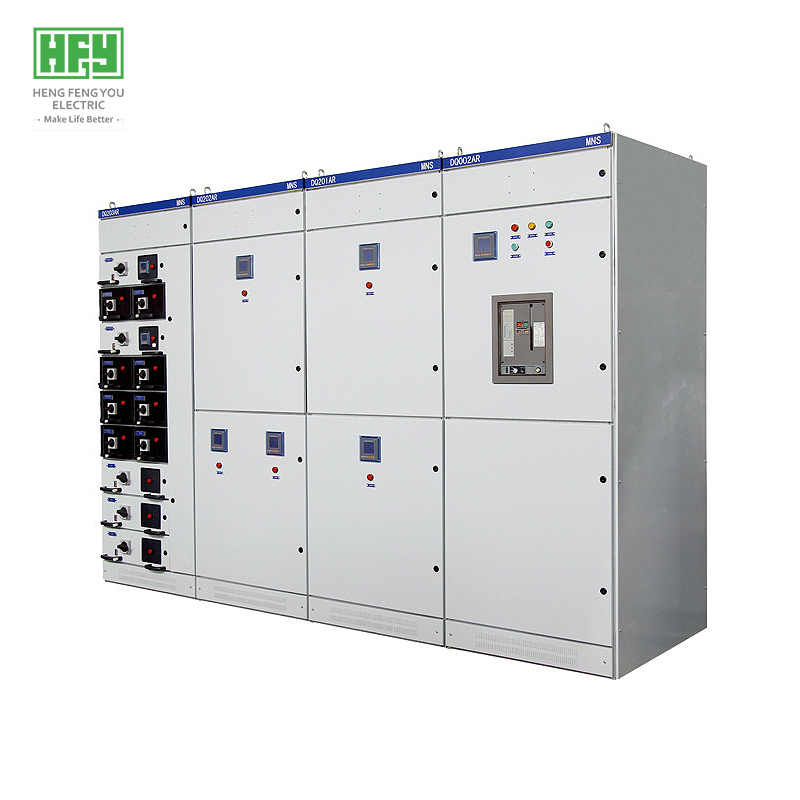

Armario de Interruptores Desenfilables de Baja Tensión Serie MNS

Descripción General del Producto

• Basado en tecnología introducida de ABB Suiza, mejorado por Hengfengyou Electric y disponible en versiones Estándar y Económica.

• Tres tipos de armarios: Armario de Centro de Distribución de Energía (PC), Armario de Centro de Control de Motores (MCC) y Armario de Compensación Automática de Factor de Potencia.

• Se utiliza en sistemas de distribución de baja tensión para recepción y distribución de energía, unión de barras, iluminación, control de motores y compensación de potencia.

• Frecuencia CA nominal de 50 Hz/60 Hz, tensión máxima de trabajo hasta 660 V, corriente máxima de trabajo hasta 3150 A.

• Alta confiabilidad verificada por operación en más de 50 países y regiones.

• Aplicación principal en subestaciones, empresas industriales y mineras, grandes centrales eléctricas, industrias petroquímicas, edificios altos, infraestructura y varios otros campos.

• Cumple con numerosos estándares internacionales: IEC 60439, BS 5486, VDE 0660, GB 7251, NEMA IC2-322, JB/T 9661, etc.

Ventajas del Producto

Tecnología Líder

• Solución estándar anticorrosión y para ambientes salinos, satisfaciendo requisitos ambientales severos en sitio.

• Uso de tornillos autoperforantes de apriete y pernos de alta resistencia grado 8.8 para conexiones, logrando una alta precisión en el montaje del armario.

• Alta compatibilidad, puede configurarse con interruptores automáticos de varias marcas nacionales e internacionales como el serie NXM de Chint, serie Tmax de ABB, serie NSX de Schneider, etc.

• Alta capacidad de ruptura, buen rendimiento de estabilidad dinámica y térmica, estructura avanzada, varias unidades de esquema pueden combinarse libremente.

• Diseño compacto, acomoda más unidades funcionales en un espacio reducido.

• Uso de componentes de plástico técnico de alta resistencia ignífuga o tabiques metálicos, con rendimiento anti-fugas superior a la clase CT1300.

Armario

• Construcción general en chapa de acero galvanizado por inmersión en caliente de 2-3 mm de alta calidad.

• Corte, perforado y plegado con equipos láser CNC, garantizando precisión en el mecanizado.

• Acabado exterior con pintura en polvo epoxi electrostática, que no se desconchará en 50 años.

• Dimensiones de formación, dimensiones de perforación y separación de equipos modularizadas (Módulo E=25mm).

Unidades Funcionales

• Pueden componer unidades estándar de protección, operación, conversión, control, regulación, medición, indicación, etc., seleccionables y ensamblables libremente.

• Más de 200 componentes de ensamblaje pueden formar diferentes estructuras de marco de armario y unidades desenfilables.

Sistema de Barras Colectoras

• Configuración trifásica de cuatro hilos o trifásica de cinco hilos.

• Barras colectoras de cobre estañadas de alta calidad, alta resistencia mecánica, buena disipación de calor.

• Barras colectoras horizontales instaladas en la parte superior del armario, el conductor Neutro (N) puede instalarse en la parte superior o inferior del armario, y el conductor Tierra (PE) se instala en la parte inferior.

Fabricación y Ensamblaje

• Sala de montaje libre de polvo, garantizando las propiedades aislantes.

• Los operarios de montaje reciben al menos 6 meses de formación antes de trabajar.

• Cableado secundario con prensaestopas automática, asegurando conexiones fiables.

• Apriete de tornillos con herramientas eléctricas, garantizando el par correcto.

• Barras colectoras de cobre cortadas, perforadas y dobladas por CNC, asegurando precisión.

• Varias pruebas y ensayos antes del despacho, garantizando el funcionamiento normal del equipo.

Parámetros del Producto

Condiciones de Servicio

• Altitud máxima: 2000 m s. n. m.

• Temperatura ambiente: Máx. +40°C, Mín. -5°C (temperatura media en 24h ≤ +35°C).

• Humedad relativa ambiente: ≤ 50% (se admite mayor humedad relativa a baja temperatura, ej. 90% a +20°C). Debe considerarse el efecto de la condensación por cambios de temperatura.

• Inclinación respecto a la vertical: ≤ 5°. La hilera de armarios debe estar nivelada (cumpliendo norma GBJ232-2).

• Instalación en lugares sin vibraciones o impactos bruscos, donde los componentes no estén expuestos a corrosión ni polvo conductor.

Instrucciones de Pedido

El cliente debe proporcionar la siguiente información:

• Diagrama del esquema del circuito principal, diagrama del sistema del circuito secundario y método de control del circuito auxiliar.

• Plano de disposición de equipos y plano de distribución de la sala de distribución.

• Marca y modelo de los principales componentes eléctricos del equipo.

• Método de entrada/salida de cables. Si se requieren puentes de barras entre equipos, proporcionar distancia entre ejes, altura desde el suelo, etc.

• Otras necesidades especiales se pueden consultar y resolver con Hengfengyou Electric.

Nuestras Ventajas

• Certificaciones de producto autorizadas: ISO, CE, CB, CCC, etc.

• Sistema de Gestión de Calidad SQA completo, garantizando productos de alta calidad.

• Cotización rápida y posibilidad de ofrecer servicios de diseño eléctrico.

• Corto plazo de entrega, envío más rápido a nivel mundial en 15 días.

• Sistema de servicio postventa completo, proporcionando tranquilidad al cliente.

• Bienvenida a visitas de inspección de fábrica por parte de los clientes. Ofrecemos servicios de OEM/ODM.
