Transformador S11: ¿Es Seco o Inmerso en Aceite?

Autor: Hengfengyou Electric Fecha: 2025-11-19 Vistas:

I. ¿El transformador S11 es de tipo seco o inmerso en aceite?

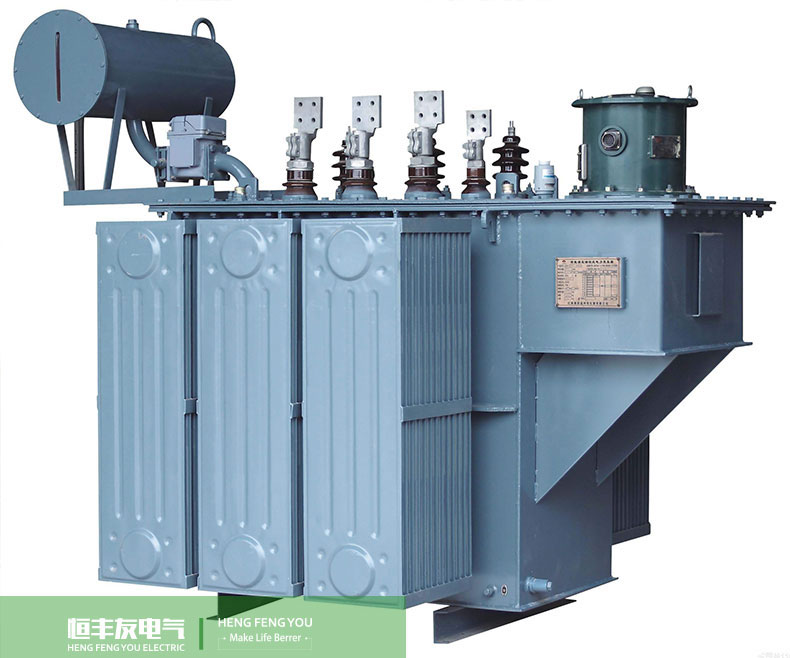

El transformador S11 es de tipo inmerso en aceite. La serie S-11-M de transformadores de potencia totalmente sellados e inmersos en aceite presenta las ventajas de baja pérdida, bajo ruido y alta eficiencia, logrando un excelente efecto de ahorro energético y reduciendo la contaminación.

En comparación con los transformadores inmersos en aceite convencionales, el transformador sellado elima el depósito de expansión de aceite. Los cambios en el volumen de aceite son compensados automáticamente por la elasticidad de las láminas corrugadas del tanque ondulado. El transformador está aislado del aire, lo que previene y ralentiza el deterioro del aceite y el envejecimiento del aislamiento, mejorando así la confiabilidad operativa y manteniendo un funcionamiento normal.

II. Características del Transformador S11

1. Núcleo: El núcleo del transformador S11 está fabricado mediante apilamiento de láminas de acero al silicio frío de alta calidad importadas, lo que reduce significativamente las pérdidas y la corriente en vacío. Además, el núcleo está firmemente sujetado para garantizar su compactación y reducir el ruido.

2. Devanados: Los devanados de alta y baja tensión están hechos de cobre libre de oxígeno. El devanado de baja tensión para capacidades de 500 kVA e inferior utiliza una estructura de doble capa cilíndrica, mientras que para 630 kVA y superiores se emplea una estructura de doble o cuádruple espiral. El devanado de alta tensión adopta una estructura multicapa cilíndrica.

3. Grupo de Conexión: Utiliza la conexión Dyn11, lo que reduce el impacto de los armónicos en la red eléctrica y ayuda a mejorar la calidad del suministro.

4. Estructura Sellada: Su estructura completamente sellada permite prolongar la vida útil del transformador, elimina la necesidad de extraer el núcleo para mantenimiento (core lifting) y reduce los costos de reparación.

5. Bajo Nivel de Ruido: El valor de ruido del transformador S11 está por debajo de los estándares normativos.

6. Tecnología del Núcleo: El transformador S11 es un transformador de distribución totalmente sellado con núcleo enrollado (no laminado). Es una nueva generación de transformadores desarrollada en los últimos años, caracterizada por bajo ruido y bajas pérdidas. Su núcleo no tiene juntas, lo que reduce considerablemente las pérdidas y la corriente en vacío, disminuyendo esta última entre un 60% y un 80%. Los devanados de alta y baja tensión se bobinan de forma continua sobre la columna del núcleo, resultando en devanados compactos y con una buena concentricidad, lo que además mejora la resistencia antirrobo del producto. El ruido se reduce en más de 10 decibelios y la elevación de temperatura es baja (16-20 K). Dado que el núcleo (con sección transversal puramente circular) se enrolla continuamente, se aprovecha al máximo la orientación del grano de las láminas de acero al silicio, reduciendo las pérdidas en vacío entre un 20% y un 30%.

Transformadores Inmersos en Aceite de 6-35 kV: 6.6 kV, 11 kV, 15 kV, 20 kV, 33 kV. Treinta años de experiencia en fabricación. Hengfengyou Electric le proporcionará la solución óptima en transformadores. Certificaciones CB, CCC, UL, KEMA. Exportado a Uzbekistán, Pakistán, Zimbabue, Tanzania, Etiopía, Sudáfrica, Kuwait, Irak, Emiratos Árabes Unidos, Vietnam, España, entre otros países y regiones.
