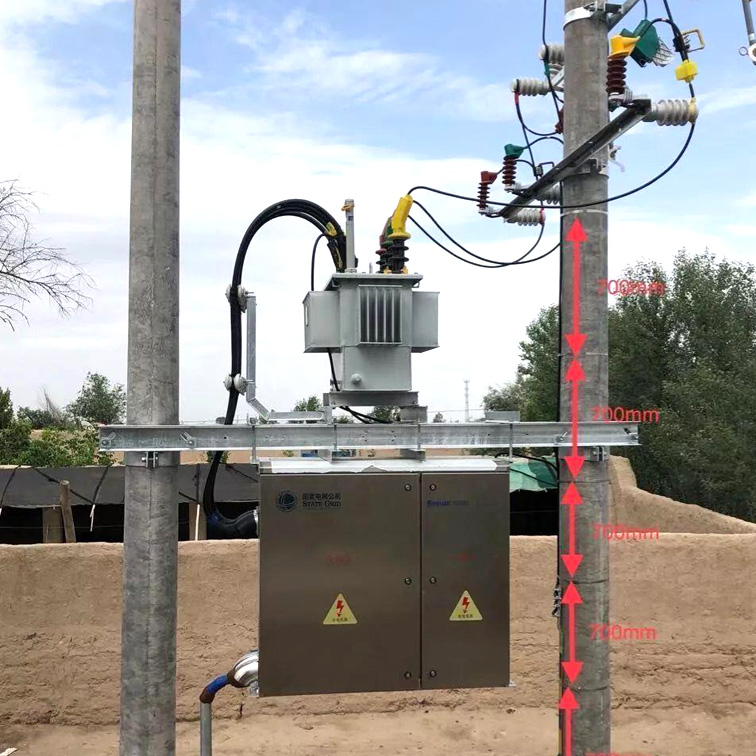

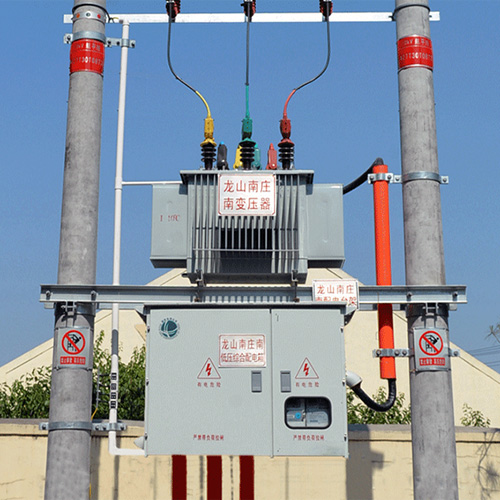

Transformador de Montaje en Poste Tipo Aceite (Sistema Completo)

• Sistema integrado por: transformador de potencia, interruptor de vacío para AT exterior, fusible de expulsión para AT exterior, varistor de óxido de zinc para AT exterior, cuadro de distribución BT integral (JP), cables, soportes y accesorios.

• Función principal: Conversión de 11 kV CA a BT CA mediante fusibles o interruptores de vacío y varistores, con distribución a través del cuadro BT.

• Rendimiento verificado superior a normas GB/IEC. Certificaciones CB, CCC, KEMA.

• Fiabilidad demostrada en +50 países.

• Aplicación: Redes de distribución (50/60 Hz, 11 kV) urbanas/rurales.

• Mercados: Asia Central, Sudeste Asiático, África, Sudamérica.

• Cumple: IEC 60076 (1/2/3/5/7/20), IEC 60836, IEC 60944; GB/T 6451-2015, serie GB 1094, etc.

Ventajas del Producto

Tecnología Superior

• Devanado AT con banda de cobre: Resistencia a sobretensiones.

• Devanado BT con foil de cobre: Aislamiento Clase A.

• Baja dispersión magnética, alta resistencia mecánica y a cortocircuitos.

• Núcleo con estructura de apilamiento escalonado a 45°.

Carcasa

• Corte láser Mitsubishi y CNC: Máxima precisión.

• Soldadura doble con robots ABB + escáner láser: 99.99998% de eficiencia.

• Revestimiento electrostático: 30 años sin deterioro (resistencia >100h, dureza ≥0.4).

• Sellado completo: Libre de mantenimiento, vida útil >30 años.

Núcleo

• Láminas CRGO con aislamiento de óxido mineral (Baosteel, Wuhan Steel).

• Corte y ensamblaje optimizados: Mínimas pérdidas, corriente en vacío y ruido.

• Refuerzo estructural: Robustez en operación y transporte.

Devanados

• BT: Foil de cobre/aluminio personalizable - excelente aislamiento.

• AT: Hilo de cobre/aluminio aislado - tecnología patentada.

• Alta resistencia a esfuerzos radiales por cortocircuitos.

Materiales Premium

• Acero al silicio: Baosteel, Wuhan Steel.

• Cobre libre de oxígeno de alta calidad.

• Aceite dieléctrico Kunlun (grado 25#).

Especificaciones Adicionales

• Terminales BT: Barras de cobre estañadas.

• Terminales AT: Pernillos anulares estañados.

• Regulación sin carga (5/7 taps) o con carga bajo pedido.

• Protección con relé de gas (≥800 kVA): Alarma por temperatura/sobrecarga.

• Soporte de acero galvanizado Q235 (A3F): Fácil instalación y transporte.

• Opciones: Tipo aceite o núcleo amorfo.

Tecnologías Patentadas

• "Transformador ultraeficiente": 5% menos material, 10-20% menos pérdidas.

• "Anillos terminales multicapa": Mayor resistencia a cortocircuitos.

• Cumplimiento total GB/IEC: Alta eficiencia, mínimas pérdidas.

Condiciones de Servicio

• Altitud <1000 m, temperatura -25°C a +40°C, humedad ≤90% (+25°C).

• Inclinación ≤5°, sin vibraciones, viento ≤35 m/s.

• Ambientes no corrosivos, libres de polvo conductor/explosivos.

• Soluciones personalizadas para condiciones especiales.

Parámetros Técnicos

• Entrada: 11 kV

• Salida: 0.4 kV (0.415 kV)

• Capacidad: 10-400 kVA

• Frecuencia: 50 Hz (60 Hz)

• Personalización total: Tensión, capacidad, frecuencia, pérdidas.

• Parámetros clave: Tensión, capacidad, pérdidas.

• Condiciones ambientales: Altitud, temperatura, humedad, ubicación.

• Personalización: Taps, color, tubo de expansión, etc.

• MOQ: 1 unidad - Envío global en 7 días.

• Entrega estándar: 30 días - Logística rápida mundial.
