Transformador Inmerso en Aceit

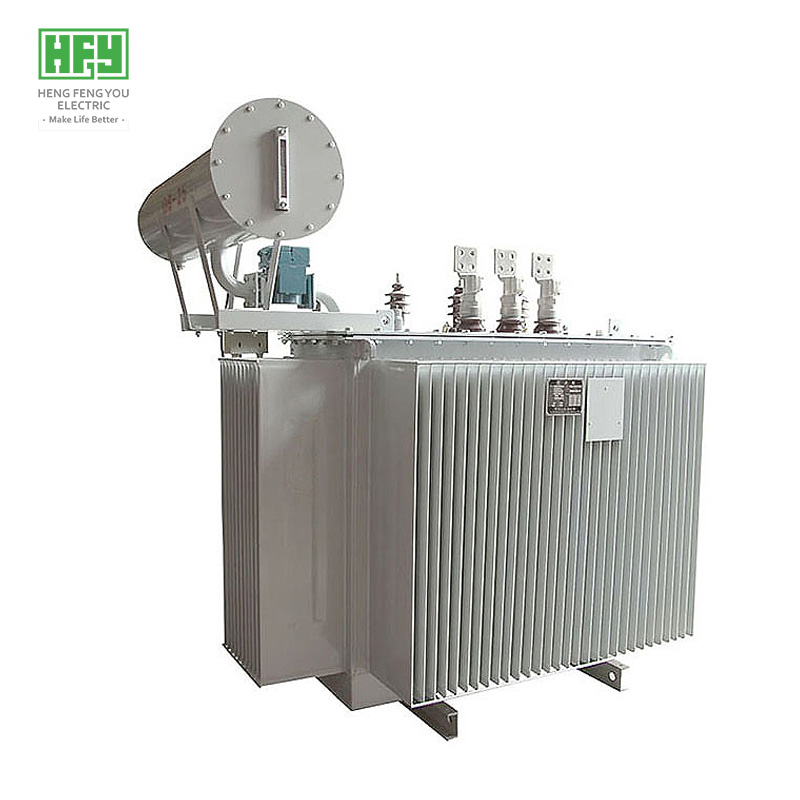

Transformador de distribución trifásico sumergido en aceite de 33kV

Marca: Hengfengyou
Serie: S-M
Uso: Solución de distribución eléctrica urbana de bajo costo, alta fiabilidad e inteligencia
País de origen: China
Forma de pago: L/C, T/T, Western Union, Paypal, Money Gram
Certificación: ISO9001、CB、CE、KEMA

Consultar ahora

Guía de compra global para transformadores trifásicos sumergidos en aceite de 33kV
Resumen del transformador sumergido en aceite de 33kV

En el contexto del crecimiento global de la demanda de energía eléctrica, los transformadores sumergidos en aceite trifásicos de 33kV se utilizan ampliamente en redes eléctricas rurales, industriales, comerciales, energías renovables, instalaciones públicas y otros campos. Han sido verificados para operar con alta confiabilidad en más de 50 países y regiones alrededor del mundo; se han vendido a países y regiones como Sudáfrica, Zimbabue, Sudán, Kenia, Mozambique, Tanzania, Etiopía, Nigeria, Namibia, Irak, Emiratos Árabes Unidos, Arabia Saudita, entre otros.

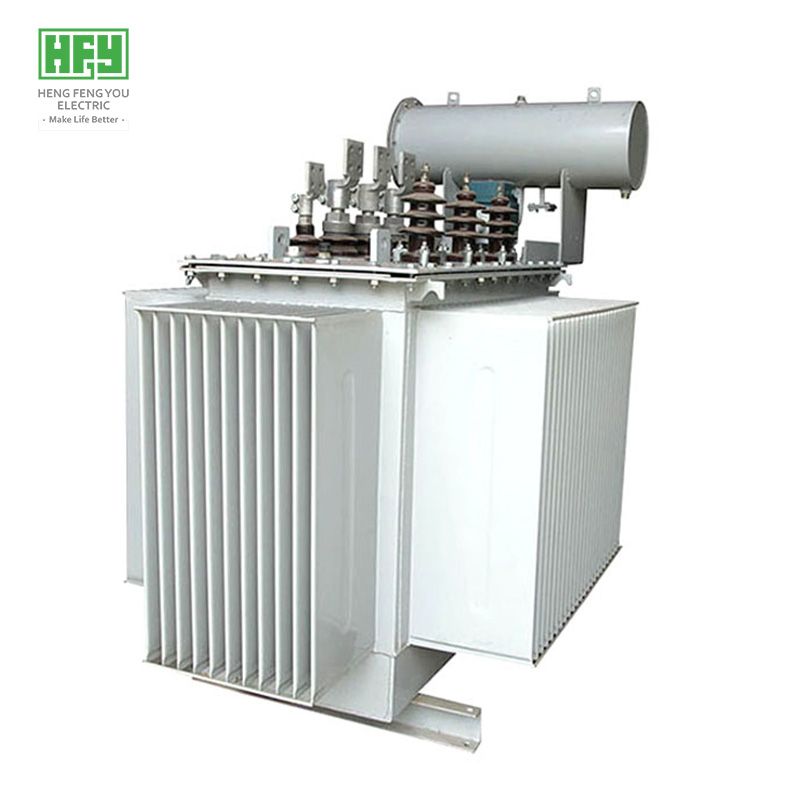

Transformadores de potencia de 33KV, transformadores de exportación para Kenia, transformadores de exportación para Zambia, transformadores de exportación para Ruanda.

Ventajas del transformador sumergido en aceite de 33kV

Estándar: GB, IEC, GOST, EN, NF, ANSI/IEEE (se puede personalizar según los estándares del cliente).
Certificaciones: ISO, CE, IEC, SABS, COC, CSA, UL.
Eficiencia: La eficiencia del transformador trifásico sumergido en aceite de 33kV puede superar el 99%, cumpliendo con las regulaciones de diseño ecológico Tier 2 de Europa 2015/2014/548/EC.
Libre de mantenimiento: Grado de protección IP65, a prueba de polvo y humedad, libre de mantenimiento, vida útil diseñada para más de 25 años.
Protección ambiental y desarrollo sostenible: Se puede optar por aceite vegetal FR3.
Capacidad de sobrecarga: El transformador de 33kV con bobinas de cobre permite una sobrecarga temporal de hasta el 150% de la capacidad nominal, con una duración no superior a 2 horas, pero es necesario monitorear la temperatura del aceite (≤95°C).

Transformadores de potencia de 33KV, transformadores de exportación para Kenia, transformadores de exportación para Zambia, transformadores de exportación para Ruanda.

Parámetros técnicos del transformador sumergido en aceite de 33kV

Voltaje de entrada: 33KV
Voltaje de salida: 0.4KV
Capacidad: 30-25000KVA
Frecuencia: 50HZ
Método de regulación de voltaje: Regulación sin carga NLTC (No Load Tap Changer)
Nota: El voltaje, la capacidad, la frecuencia, el grupo de conexión, la regulación bajo carga OLTC y las pérdidas en vacío y carga se pueden personalizar según los requisitos del cliente.

(A continuación se adjuntan parámetros en forma de tabla)

Capacidad nominal	Tensión nominal y tomas en vacío			Símbolo del grupo vectorial	Pérdidas en vacío (W)	Pérdidas con carga (W）	Corriente en vacío (%)	Impedancia de cortocircuito (%)
	Alta tensión (AT) (kV)	Rango de tomas de alta tensión (%)	Rango de tomas de alta tensión (%)


50	33kV 35kV 38.5kV	±5% ±2x2.5%	0.4	Dyn11 Yyn0	160	1200/1140	1.3	6.5
100					230	2010/1910	1.1	6.5
125					270	2370/2260	1.1	6.5
160					280	2820/2680	1.0	6.5
200					340	3320/3160	1.0	6.5
250					400	3950/3760	0.95	6.5
315					480	4750/4530	0.95	6.5
400					580	5740/5470	0.85	6.5
500					680	6910/6580	0.85	6.5
630					830	7860	0.65	6.5
800					980	9400	0.65	6.5
1000					1150	11500	0.65	6.5
1250					1400	13900	0.6	6.5
1600					1690	16600	0.6	6.5
2000					1990	19700	0.55	6.5
2500					2360	23200	0.55	6.5
3150					2810	27600	0.5	6.5
4000					3360	33000	0.5	6.5
5000					3970	39100	0.5	6.5

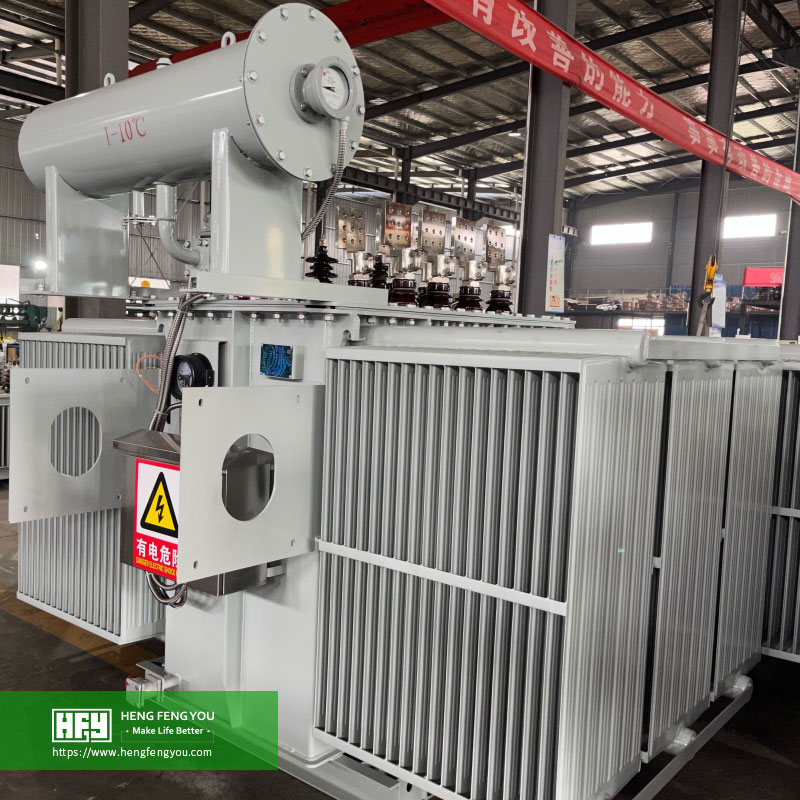

Exhibición de casos de transformadores sumergidos en aceite de 33kV

Transformadores de potencia de 33KV, transformadores de exportación para Kenia, transformadores de exportación para Zambia, transformadores de exportación para Ruanda.

Cooperación comercial en transformadores sumergidos en aceite de 33kV

Desarrollar negocios con Hengfengyou
Nuestro objetivo es convertirnos en un fabricante líder mundial de equipos eléctricos. Los negocios, la experiencia y la tecnología acumulados a lo largo de los años han beneficiado a clientes en más de 50 países de todo el mundo. Una vez que nuestros clientes establecen una relación de cooperación, se convierten en clientes confiables a largo plazo, porque Hengfengyou siempre se adhiere a proporcionarle nuestros mejores productos y servicios eléctricos.

Preguntas frecuentes sobre transformadores sumergidos en aceite de 33kV

P1: ¿Qué es un transformador trifásico sumergido en aceite de 33kV?
Un transformador trifásico sumergido en aceite es un transformador de potencia que se enfría y aísla mediante aceite aislante. Está diseñado para sistemas de energía de corriente alterna trifásica y puede convertir energía de alto voltaje en baja tensión (por ejemplo, 33kV/400V). Se utiliza ampliamente en distribución de energía industrial, comercial y de red.

P2: ¿Cuáles son los escenarios de aplicación típicos para un transformador trifásico sumergido en aceite de 33kV?

Conversión de voltaje en redes de distribución urbanas (33kV → 400V).
Distribución de energía en plantas industriales como minas y petroquímicas.
Conexión a la red de plantas de energía renovable (como parques eólicos).
Hospitales, centros de datos y otros lugares que requieren fuentes de energía de alta confiabilidad.

P3: ¿Cuál es el rango de capacidad nominal de un transformador trifásico sumergido en aceite de 33kV?
El rango de capacidad común es de 25kVA a 10MVA, siendo los modelos de 100kVA a 2000kVA (33kV/400V) los más utilizados, dependiendo de los requisitos de carga.

P4: ¿Cuál es la diferencia en el ciclo de mantenimiento entre un transformador seco de 33kV y un transformador sumergido en aceite?

Seco: Realizar una inspección de limpieza de polvo cada 2-3 años.
Sumergido en aceite: Verificar anualmente el nivel de aceite, la calidad del aceite (valor de rigidez dieléctrica, acidez), la estanqueidad y la limpieza de los radiadores; realizar una prueba completa de muestra de aceite (como pérdida dieléctrica y contenido de humedad) cada 3-5 años.

P5: ¿Cómo elegir entre un transformador trifásico sumergido en aceite y un transformador seco?

Transformador sumergido en aceite de 33kV: Adecuado para aplicaciones exteriores, de gran capacidad y alta carga, bajo costo, pero requiere mantenimiento periódico.
Transformador seco de 33kV: Utilizado en ambientes interiores con altos requisitos de seguridad contra incendios (como centros comerciales y metro), libre de mantenimiento pero más costoso.

P6: ¿Cómo determinar si un transformador trifásico sumergido en aceite de 33kV necesita cambio o filtrado de aceite?

Prueba de calidad del aceite: Verificar periódicamente el voltaje de ruptura del aceite (debe ser ≥30kV), el contenido de humedad (≤20ppm) y el índice de acidez.
Color turbio del aceite: El aceite se oscurece o aumenta la materia suspendida.
Deterioro del rendimiento del aislamiento: Determinado mediante pruebas de rigidez dieléctrica.

P7: ¿Cuáles son las razones del aumento anormal de temperatura durante la operación de un transformador trifásico sumergido en aceite de 33kV?

Sobrecarga prolongada.
Fallo del sistema de refrigeración (ventiladores/bomba de aceite parados).
Obstrucción del circuito de aceite o nivel de aceite insuficiente.
Cortocircuito interno o mal contacto.

P8: ¿Cómo manejar una fuga de aceite en un transformador trifásico sumergido en aceite de 33kV?

Fuga leve: Apretar pernos o reemplazar juntas.
Fuga grave: Detener inmediatamente el equipo, drenar el aceite, reparar o reemplazar componentes.

P9: ¿Qué dispositivos de protección deben configurarse obligatoriamente para un transformador trifásico sumergido en aceite de 33kV?

Lado de alta tensión: Disyuntor o fusibles (con protección contra sobrecorriente/cortocircuito).

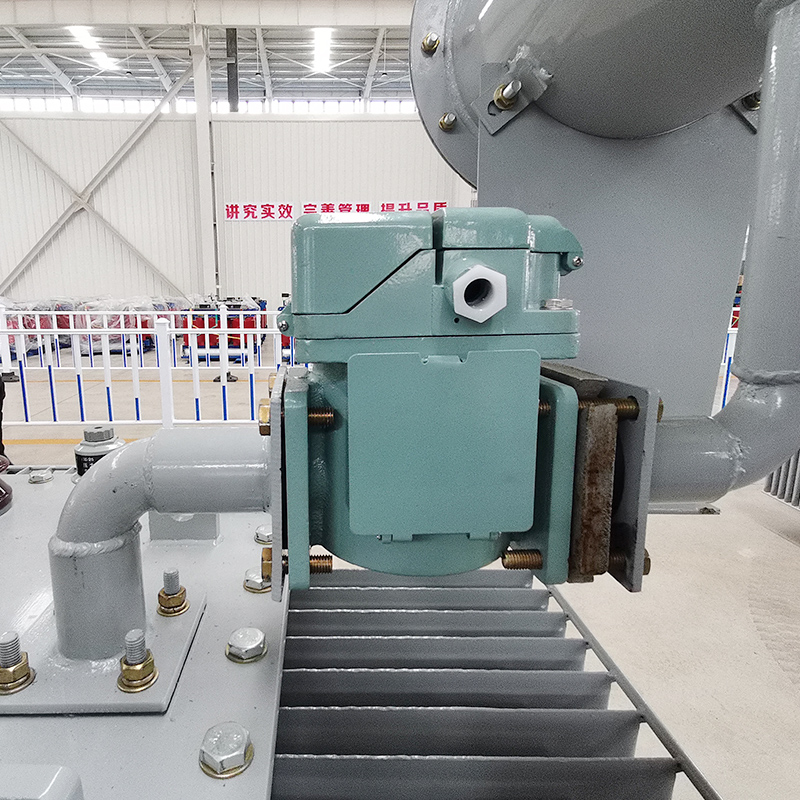

Protección del transformador: Relé de gas, válvula de alivio de presión, indicador de temperatura del aceite.
Protección del sistema: Apartarrayos (protección contra sobretensiones atmosféricas).
Dispositivos de monitorización: Indicador de nivel de aceite, analizador de cromatografía de gases en línea en aceite (configuración alta).

P10: ¿Cuáles son los puntos clave a tener en cuenta durante la instalación de un transformador trifásico sumergido en aceite de 33kV?

Base sólida, instalación horizontal, evitar inclinaciones.
Reservar espacio suficiente para disipación de calor (por ejemplo, al menos 1.5 metros de la pared).
Resistencia a tierra ≤4Ω.
Verificar el nivel de aceite, la estanqueidad y la limpieza de la carcasa.
