Transformador Inmerso en Aceit

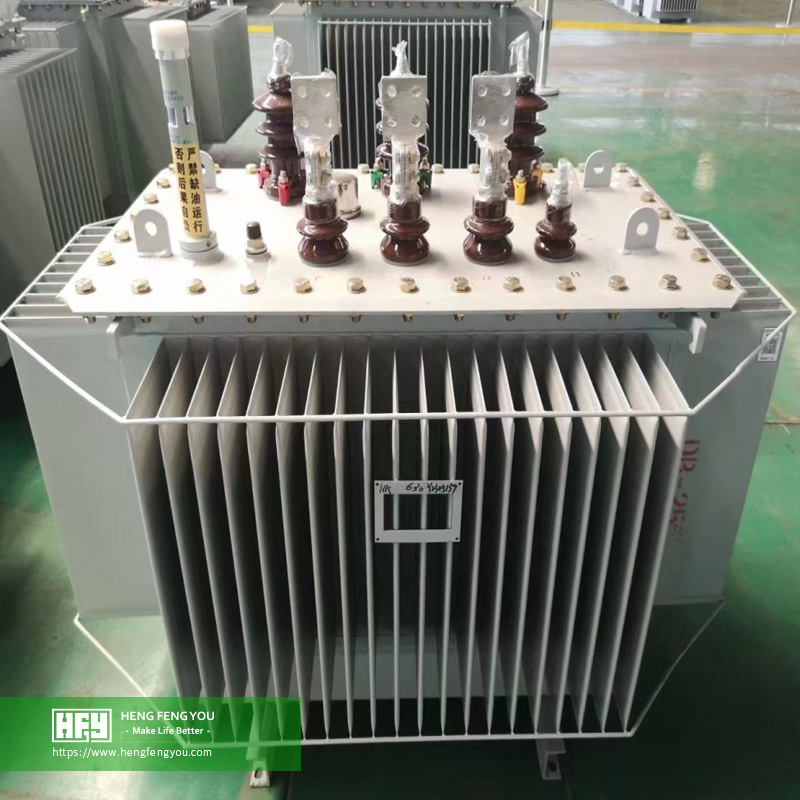

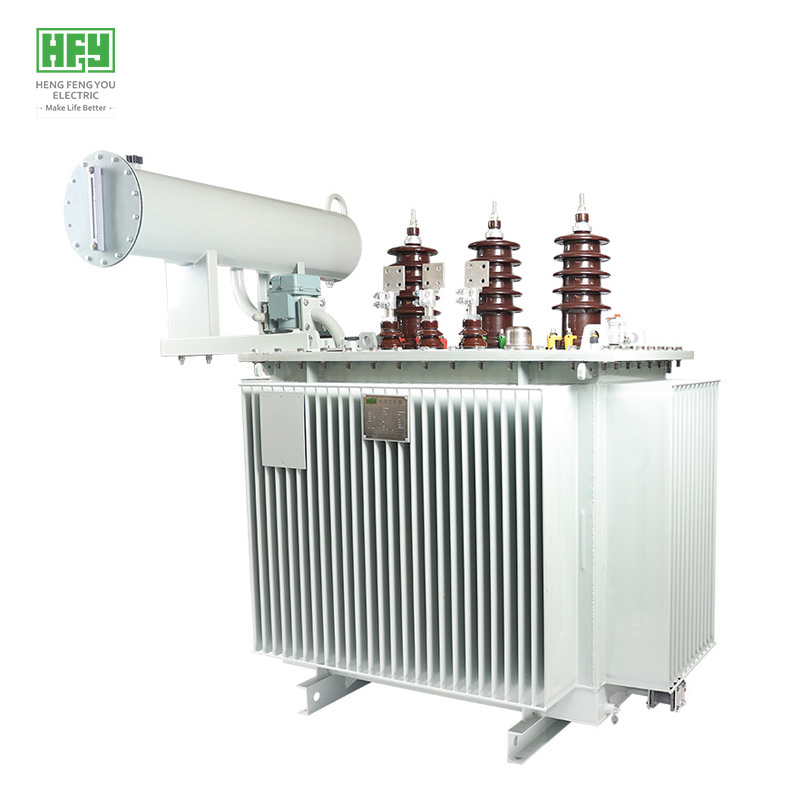

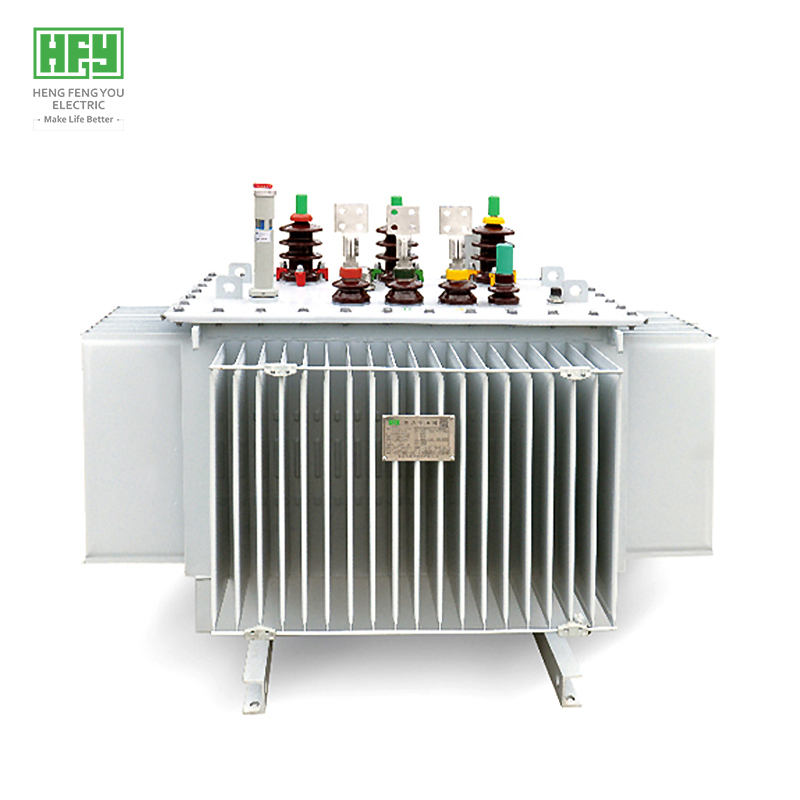

Transformador de distribución trifásico sumergido en aceite de 10kV

Marca: Hengfengyou
Serie: S11-M
Uso: Solución de distribución eléctrica urbana de bajo costo, alta fiabilidad e inteligencia
País de origen: China
Forma de pago: L/C, T/T, Western Union, Paypal, Money Gram
Certificación: ISO9001、CB、CE、KEMA

Consultar ahora

Guía global de adquisición para transformadores trifásicos sumergidos en aceite de 10kV

Resumen del transformador sumergido en aceite de 10kV

En el contexto del crecimiento global de la demanda energética, los transformadores trifásicos sumergidos en aceite de 10kV son ampliamente utilizados en redes rurales, industriales, comerciales, energías renovables e instalaciones públicas. Validados por su alta confiabilidad en más de 50 países y regiones, han sido exportados a Asia Oriental, Central, Sudoriental y Meridional.

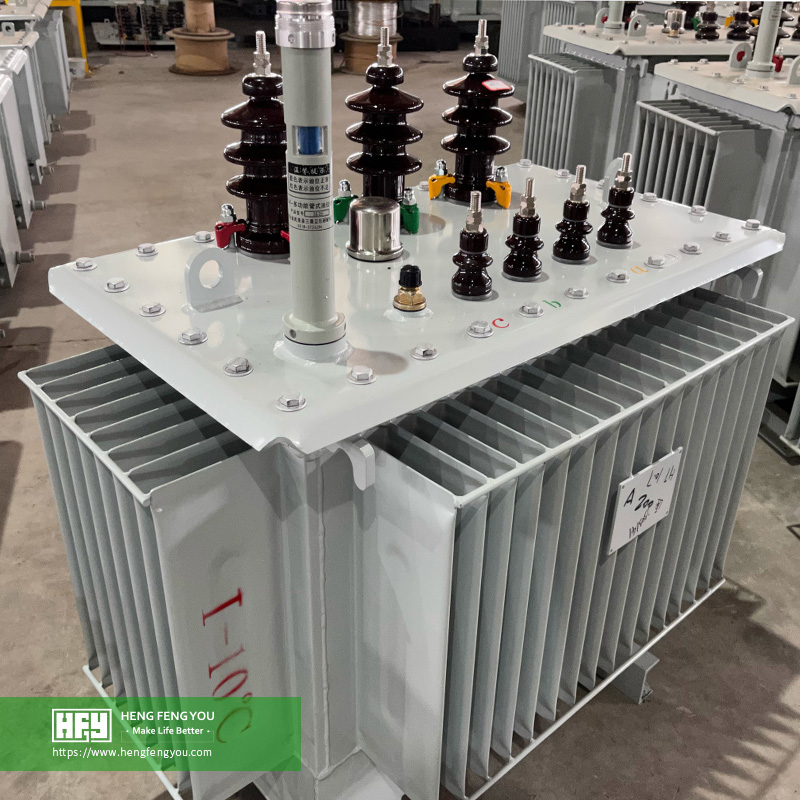

Transformadores para Kazajstán, transformadores para Uzbekistán, precio de transformadores en Rusia.

Ventajas del transformador sumergido en aceite de 10kV

Estándares: GB, IEC, GOST, EN, NF, ANSI/IEEE (personalizable según estándares del cliente).
Certificaciones: ISO, CE, IEC, SABS, COC, CSA, UL.
Eficiencia: Eficiencia >99%, cumpliendo la normativa europea 2015/2014/548/EC Ecodiseño Tier 2.
Libre de mantenimiento: IP65, resistente a polvo/humedad, vida útil >25 años.
Sostenibilidad: Opción de aceite vegetal FR3.
Sobrecarga: Permite 150% de carga nominal por ≤2 horas, monitoreando temperatura del aceite (≤95°C).

Transformadores para Kazajstán, transformadores para Uzbekistán, precio de transformadores en Rusia.

Parámetros técnicos del transformador sumergido en aceite de 10kV

Voltaje de entrada: 10kV
Voltaje de salida: 0.4kV
Capacidad: 30-2500kVA
Frecuencia: 50Hz
Nota: Personalizable en voltaje, capacidad, frecuencia, grupo de conexión y pérdidas.

(Tabla de parámetros adjunta)

Capacidad nominal	Tensión nominal y tomas en vacío			Símbolo del grupo vectorial	Pérdidas en vacío (W)	Pérdidas con carga (W)	Corriente en vacío (%)	Impedancia de cortocircuito (%)
	Alta tensión (AT) (kV)	Rango de tomas de alta tensión (%)	Baja tensión (BT) (kV)


30	11 10.5 10 6.3 6	±5% ±2x2.5%	0.4 0.69	Dyn11 Yyn0	100	630/600	1.5	4
50					130	910/870	1.3	4
63					150	1090/1040	1.2	4
80					180	1310/1250	1.2	4
100					200	1580/1500	1.1	4
125					240	1890/1800	1.1	4
160					280	2310/2200	1	4
200					340	2730/2600	1	4
250					400	3200/3050	0.9	4
315					480	3830/3650	0.9	4
400					570	4520/4300	0.8	4
500					680	5410/5150	0.8	4
630					810	6200	0.6	4.5
800					980	7500	0.6	4.5
1000					1150	10300	0.6	4.5
1250					1360	12000	0.5	4.5
1600					1640	14500	0.5	4.5
2000					1940	18300	0.4	5
2500					2290	21200	0.4	5

Exhibición de casos de transformadores sumergidos en aceite de 10kV

Transformadores para Kazajstán, transformadores para Uzbekistán, precio de transformadores en Rusia.

Cooperación comercial en transformadores sumergidos en aceite de 10kV

Desarrollar negocios con Hengfengyou

Nuestro objetivo es convertirnos en un fabricante líder mundial de equipos eléctricos. Los negocios, la experiencia y la tecnología acumulados a lo largo de los años han beneficiado a clientes en más de 50 países de todo el mundo. Una vez que nuestros clientes establecen una relación de cooperación, se convierten en clientes confiables a largo plazo, porque Hengfengyou siempre se adhiere a proporcionarle nuestros mejores productos y servicios eléctricos.

Transformadores para Kazajstán, transformadores para Uzbekistán, precio de transformadores en Rusia.

Preguntas frecuentes sobre transformadores sumergidos en aceite de 10kV

P1: ¿Qué es un transformador trifásico sumergido en aceite de 10kV?

Un transformador trifásico sumergido en aceite es un transformador de potencia que se enfría y aísla mediante aceite aislante. Está diseñado para sistemas de energía de corriente alterna trifásica y puede convertir energía de alto voltaje en baja tensión (por ejemplo, 10kV/400V). Se utiliza ampliamente en distribución de energía industrial, comercial y de red.

P2: ¿Cuáles son los escenarios de aplicación típicos para un transformador trifásico sumergido en aceite de 10kV?

Conversión de voltaje en redes de distribución urbanas (10kV→ 400V);

Distribución de energía en plantas industriales como minas y petroquímicas;

Conexión a la red de plantas de energía renovable (como parques eólicos);

Hospitales, centros de datos y otros lugares que requieren fuentes de energía de alta confiabilidad.

P3: ¿Cuál es el rango de capacidad nominal de un transformador trifásico sumergido en aceite de 10kV?

El rango de capacidad común es de 25kVA a 10MVA, siendo los modelos de 100kVA a 2000kVA (10kV/400V) los más utilizados, dependiendo de los requisitos de carga.

P4: ¿Cuál es la diferencia en el ciclo de mantenimiento entre un transformador seco de 10kV y un transformador sumergido en aceite?

Seco: Realizar una inspección de limpieza de polvo cada 2-3 años.

Sumergido en aceite: Verificar anualmente el nivel de aceite, la calidad del aceite (valor de rigidez dieléctrica, acidez), la estanqueidad y la limpieza de los radiadores; realizar una prueba completa de muestra de aceite (como pérdida dieléctrica y contenido de humedad) cada 3-5 años.

P5: ¿Cómo elegir entre un transformador trifásico sumergido en aceite y un transformador seco?

Transformador sumergido en aceite de 10kV: Adecuado para aplicaciones exteriores, de gran capacidad y alta carga, bajo costo, pero requiere mantenimiento periódico.

Transformador seco de 10kV: Utilizado en ambientes interiores con altos requisitos de seguridad contra incendios (como centros comerciales y metro), libre de mantenimiento pero más costoso.

P6: ¿Cómo determinar si un transformador trifásico sumergido en aceite de 10kV necesita cambio o filtrado de aceite?

Prueba de calidad del aceite: Verificar periódicamente el voltaje de ruptura del aceite (debe ser ≥30kV), el contenido de humedad (≤20ppm) y el índice de acidez.

Color turbio del aceite: El aceite se oscurece o aumenta la materia suspendida.

Deterioro del rendimiento del aislamiento: Determinado mediante pruebas de rigidez dieléctrica.

P7: ¿Cuáles son las razones del aumento anormal de temperatura durante la operación de un transformador trifásico sumergido en aceite de 10kV?

Sobrecarga prolongada.

Fallo del sistema de refrigeración (ventiladores/bomba de aceite parados).

Obstrucción del circuito de aceite o nivel de aceite insuficiente.

Cortocircuito interno o mal contacto.

P8: ¿Cómo manejar una fuga de aceite en un transformador trifásico sumergido en aceite de 10kV?

Fuga leve: Apretar pernos o reemplazar juntas.

Fuga grave: Detener inmediatamente el equipo, drenar el aceite, reparar o reemplazar componentes.

P9: ¿Qué dispositivos de protección deben configurarse obligatoriamente para un transformador trifásico sumergido en aceite de 10kV?

Lado de alta tensión: Disyuntor o fusibles (con protección contra sobrecorriente/cortocircuito);

Protección del transformador: Relé de gas, válvula de alivio de presión, indicador de temperatura del aceite;

Protección del sistema: Apartarrayos (protección contra sobretensiones atmosféricas);

Dispositivos de monitorización: Indicador de nivel de aceite, analizador de cromatografía de gases en línea en aceite (configuración alta).

P10: ¿Cuáles son los puntos clave a tener en cuenta durante la instalación de un transformador trifásico sumergido en aceite de 10kV?

Base sólida, instalación horizontal, evitar inclinaciones;

Reservar espacio suficiente para disipación de calor (por ejemplo, al menos 1.5 metros de la pared);

Resistencia a tierra ≤4Ω;

Verificar el nivel de aceite, la estanqueidad y la limpieza de la carcasa.
