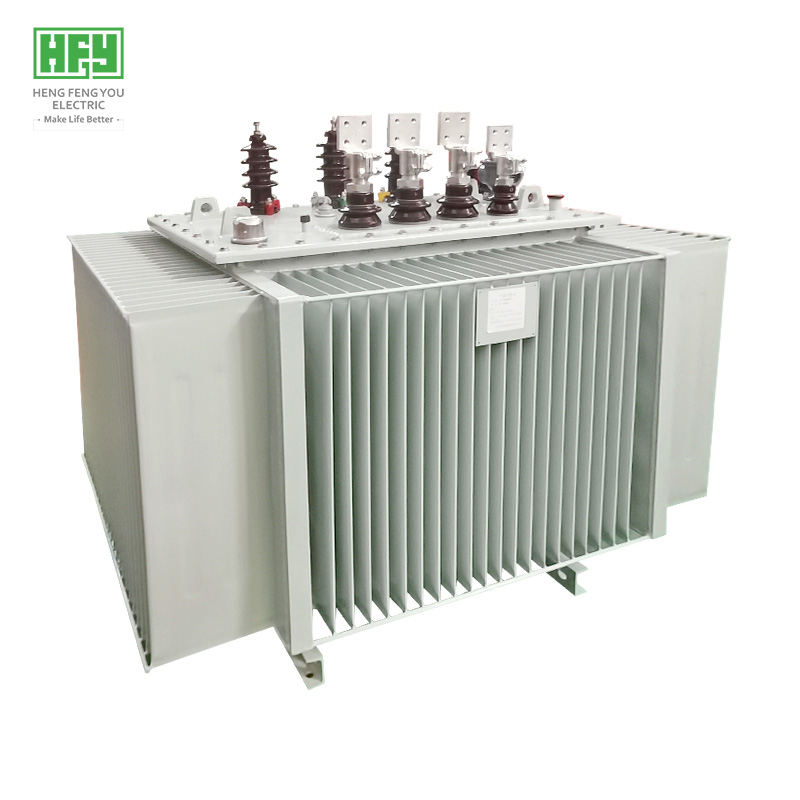

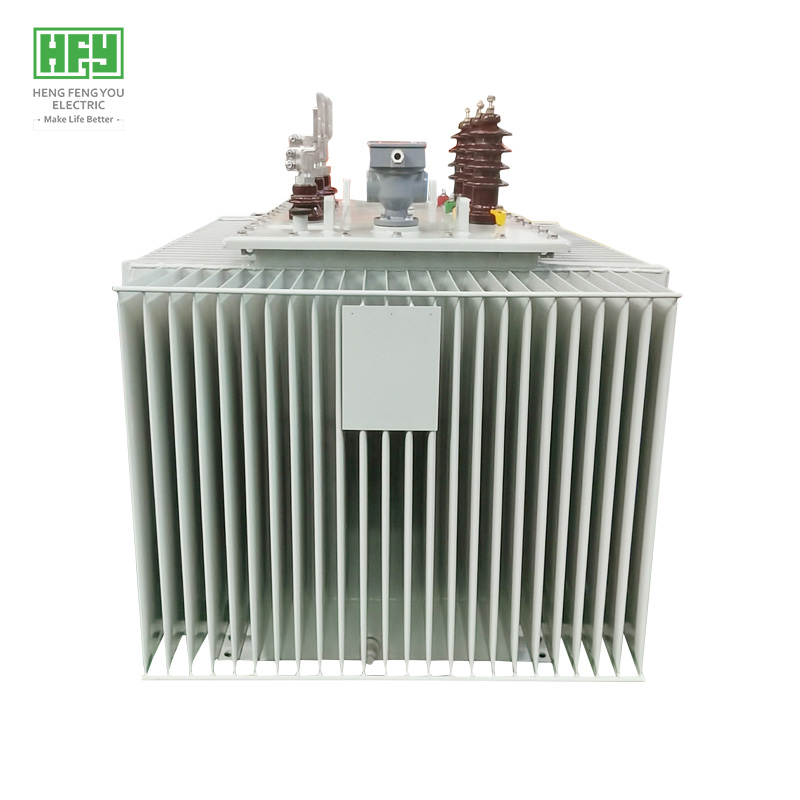

Transformador de distribución trifásico sumergido en aceite de 20kV

1. Estándar: GB, IEC, GOST, EN, NF, ANSI/IEEE (se puede personalizar según los estándares del cliente).

2. Certificaciones: ISO, CE, IEC, SABS, COC, CSA, UL.

3. Eficiencia: La eficiencia del transformador trifásico sumergido en aceite de 20kV puede superar el 99%, cumpliendo con las regulaciones de diseño ecológico Tier 2 de Europa 2015/2014/548/EC.

4. Libre de mantenimiento: Grado de protección IP65, a prueba de polvo y humedad, libre de mantenimiento, vida útil diseñada para más de 25 años.

5. Protección ambiental y desarrollo sostenible: Se puede optar por aceite vegetal FR3.

6. Capacidad de sobrecarga: El transformador de 20kV con bobinas de cobre permite una sobrecarga temporal de hasta el 150% de la capacidad nominal, con una duración no superior a 2 horas, pero es necesario monitorear la temperatura del aceite (≤95°C).

P1: ¿Qué es un transformador trifásico sumergido en aceite de 20kV?
Un transformador trifásico sumergido en aceite es un transformador de potencia que se enfría y aísla mediante aceite aislante. Está diseñado para sistemas de energía de corriente alterna trifásica y puede convertir energía de alto voltaje en baja tensión (por ejemplo, 20kV/400V). Se utiliza ampliamente en distribución de energía industrial, comercial y de red.

P2: ¿Cuáles son los escenarios de aplicación típicos para un transformador trifásico sumergido en aceite de 20kV?

• Conversión de voltaje en redes de distribución urbanas (20kV → 400V).

• Distribución de energía en plantas industriales como minas y petroquímicas.

• Conexión a la red de plantas de energía renovable (como parques eólicos).

• Hospitales, centros de datos y otros lugares que requieren fuentes de energía de alta confiabilidad.

P3: ¿Cuál es el rango de capacidad nominal de un transformador trifásico sumergido en aceite de 20kV?
El rango de capacidad común es de 25kVA a 10MVA, siendo los modelos de 100kVA a 2000kVA (20kV/400V) los más utilizados, dependiendo de los requisitos de carga.

P4: ¿Cuál es la diferencia en el ciclo de mantenimiento entre un transformador seco de 20kV y un transformador sumergido en aceite?

• Seco: Realizar una inspección de limpieza de polvo cada 2-3 años.

• Sumergido en aceite: Verificar anualmente el nivel de aceite, la calidad del aceite (valor de rigidez dieléctrica, acidez), la estanqueidad y la limpieza de los radiadores; realizar una prueba completa de muestra de aceite (como pérdida dieléctrica y contenido de humedad) cada 3-5 años.

P5: ¿Cómo elegir entre un transformador trifásico sumergido en aceite y un transformador seco?

• Transformador sumergido en aceite de 20kV: Adecuado para aplicaciones exteriores, de gran capacidad y alta carga, bajo costo, pero requiere mantenimiento periódico.

• Transformador seco de 20kV: Utilizado en ambientes interiores con altos requisitos de seguridad contra incendios (como centros comerciales y metro), libre de mantenimiento pero más costoso.

P6: ¿Cómo determinar si un transformador trifásico sumergido en aceite de 20kV necesita cambio o filtrado de aceite?

• Prueba de calidad del aceite: Verificar periódicamente el voltaje de ruptura del aceite (debe ser ≥30kV), el contenido de humedad (≤20ppm) y el índice de acidez.

• Color turbio del aceite: El aceite se oscurece o aumenta la materia suspendida.

• Deterioro del rendimiento del aislamiento: Determinado mediante pruebas de rigidez dieléctrica.

P7: ¿Cuáles son las razones del aumento anormal de temperatura durante la operación de un transformador trifásico sumergido en aceite de 20kV?

• Sobrecarga prolongada.

• Fallo del sistema de refrigeración (ventiladores/bomba de aceite parados).

• Obstrucción del circuito de aceite o nivel de aceite insuficiente.

• Cortocircuito interno o mal contacto.

P8: ¿Cómo manejar una fuga de aceite en un transformador trifásico sumergido en aceite de 20kV?

• Fuga leve: Apretar pernos o reemplazar juntas.

• Fuga grave: Detener inmediatamente el equipo, drenar el aceite, reparar o reemplazar componentes.

P9: ¿Qué dispositivos de protección deben configurarse obligatoriamente para un transformador trifásico sumergido en aceite de 20kV?

• Lado de alta tensión: Disyuntor o fusibles (con protección contra sobrecorriente/cortocircuito).

• Protección del transformador: Relé de gas, válvula de alivio de presión, indicador de temperatura del aceite.

• Protección del sistema: Apartarrayos (protección contra sobretensiones atmosféricas).

• Dispositivos de monitorización: Indicador de nivel de aceite, analizador de cromatografía de gases en línea en aceite (configuración alta).

P10: ¿Cuáles son los puntos clave a tener en cuenta durante la instalación de un transformador trifásico sumergido en aceite de 20kV?

• Base sólida, instalación horizontal, evitar inclinaciones.

• Reservar espacio suficiente para disipación de calor (por ejemplo, al menos 1.5 metros de la pared).

• Resistencia a tierra ≤4Ω.

• Verificar el nivel de aceite, la estanqueidad y la limpieza de la carcasa.
