Solución de transformador para horno de arco eléctrico para la industria siderúrgica de Kazajistán: Práctica del proyecto del transformador para horno de arco eléctrico con regulación bajo carga

Autor: Hengfengyou Electric Fecha: 2026-09-10 Vistas:

I. Contexto del proyecto del transformador HAE de 12 MVA con regulación bajo carga en Kazajistán: Requisitos de suministro eléctrico para la producción siderúrgica

En industrias de alto consumo energético como la siderurgia y la metalurgia, los hornos de arco eléctrico constituyen cargas industriales típicas de gran capacidad y fuertes fluctuaciones. El funcionamiento del HAE se caracteriza por variaciones frecuentes de carga, alta demanda de potencia y estrictos requisitos de regulación de voltaje. Por consiguiente, los sistemas de suministro eléctrico para HAE requieren capacidad suficiente, mientras que los transformadores deben soportar un servicio pesado continuo y una sobrecarga moderada, manteniendo al mismo tiempo el voltaje de suministro estable en diversas condiciones de producción.

El usuario final de este proyecto es una empresa kazaja dedicada a la fabricación y comercialización de equipos siderúrgicos. Atendiendo a los requisitos de aplicación práctica, Hengfengyou Electrical suministró cinco transformadores para horno de arco eléctrico trifásicos sumergidos en aceite con regulación bajo carga HKSSPZ‑12000/10.5. Cada unidad tiene una capacidad nominal de 12 000 kVA, voltaje nominal del devanado de alta tensión de 10,5 kV y voltaje nominal del devanado de baja tensión de 328 V, destinados principalmente a la conversión de potencia y al suministro estable de energía de los sistemas de producción de hornos de arco eléctrico.

Ante las considerables fluctuaciones de carga y las necesidades de disipación de calor durante la producción siderúrgica, se ha realizado un diseño personalizado en cuanto a capacidad, capacidad de sobrecarga, modo de regulación de tensión y sistema de refrigeración. La instalación de cinco transformadores HAE de gran capacidad proporciona un soporte energético escalable, estable y continuo para los procesos siderúrgicos.

II. Selección del transformador HAE de 12 MVA en Kazajistán: Análisis de las necesidades de regulación bajo carga para la industria siderúrgica

En comparación con los transformadores de distribución convencionales, los transformadores para horno de arco eléctrico operan en condiciones de servicio más complejas. Durante la producción del HAE pueden producirse oscilaciones importantes de carga. Por ello, los transformadores deben cumplir las especificaciones de capacidad nominal manteniendo al mismo tiempo una buena estabilidad térmica y fiabilidad operativa.

Adaptado a los escenarios de aplicación de la industria siderúrgica de Kazajistán, el proyecto adopta cinco transformadores HAE de 12 000 kVA para configurar un suministro de energía de alta capacidad. Los principales criterios de selección de equipos se detallan a continuación:

Gran capacidad y capacidad de sobrecarga Con una capacidad nominal de 12 000 kVA, las unidades satisfacen las demandas de suministro de potencia de los sistemas HAE de alta potencia. Además, cada transformador dispone de una capacidad de sobrecarga a largo plazo del 30 %, que admite condiciones de carga pesada periódicas en la producción siderúrgica y mejora la adaptabilidad a las distintas condiciones de funcionamiento en campo.

Cumplimiento de requisitos de voltaje para sistemas HAE La relación de voltaje 10,5 kV / 328 V convierte la energía de media tensión en energía de baja tensión adecuada para los procesos del horno de arco eléctrico. Para garantizar la estabilidad del voltaje de suministro, cada unidad está equipada con un sistema de regulación bajo carga motorizado de 12 etapas. El ajuste de voltaje puede realizarse con carga conectada, evitando las interrupciones de producción causadas por la regulación sin carga.

Necesidades de disipación de calor en servicio pesado Los transformadores HAE de clase 12 MVA generan una cantidad considerable de calor a carga elevada. Para controlar el aumento de temperatura en condiciones de funcionamiento continuo y sobrecarga, se adopta el sistema OFWF de circulación forzada de aceite refrigerado por agua junto con enfriadores de agua LYSF‑200. La circulación reforzada de aceite y la evacuación de calor por agua optimizan el rendimiento de gestión térmica.

Adecuación para servicio industrial a largo plazo La producción siderúrgica otorga gran prioridad a la continuidad del suministro eléctrico. Como componentes críticos de las cadenas de suministro de energía de los hornos de arco eléctrico, los transformadores HAE deben mantener un funcionamiento estable a largo plazo. Por lo tanto, el aceite aislante, los conjuntos de regulación de tensión, los circuitos de refrigeración y el diseño estructural general están optimizados para el servicio industrial ininterrumpido.

III. Solución principal del transformador HAE de 12 MVA con regulación bajo carga para Kazajistán

Para satisfacer los requisitos de suministro eléctrico del horno de arco eléctrico del cliente, Hengfengyou Electrical selecciona el transformador para horno de arco eléctrico trifásico sumergido en aceite con regulación bajo carga HKSSPZ‑12000/10.5 como equipo principal.

Principales parámetros técnicos Modelo: HKSSPZ‑12000/10.5 Tipo: Transformador para horno de arco eléctrico trifásico sumergido en aceite con regulación bajo carga Capacidad nominal: 12 000 kVA Capacidad de sobrecarga: 30 % a largo plazo Voltaje nominal: 10,5 kV / 328 V Modo de refrigeración: OFWF, circulación forzada de aceite refrigerada por agua Enfriador de agua: LYSF‑200 Modo de regulación de tensión: Regulación bajo carga motorizada de 12 etapas Conmutador de derivaciones bajo carga: Shanghai Huaming MIII500Y‑72,5/12120 Aceite de transformador: Aceite aislante Karamay n.º 25 Peso total: Aprox. 37,97 t (condición con aceite completo) Dimensiones totales: 4950 × 2700 × 4400 mm (equipo completamente montado) Garantía: 12 meses a partir de la puesta en servicio

Centrada en cinco transformadores HAE de gran capacidad de 12 MVA, esta solución integra los sistemas de regulación bajo carga y refrigeración OFWF para adaptarse a los perfiles de carga del horno de arco eléctrico. Equilibra la capacidad suficiente de suministro, la estabilidad operativa, el rendimiento de disipación de calor y las funciones de regulación de voltaje.

IV. Ventajas técnicas del transformador HAE de 12 MVA con regulación bajo carga: Sobrecarga, regulación de tensión y sistemas de refrigeración

Diseño de gran capacidad de 12 MVA para cargas industriales de alta potencia La capacidad nominal de 12 000 kVA proporciona una capacidad de conversión de potencia suficiente para los sistemas HAE de alta potencia. Complementada con una capacidad de sobrecarga a largo plazo del 30 %, ofrece un margen operativo ante picos de carga en la producción siderúrgica. Este diseño mitiga el estrés térmico provocado por aumentos temporales de carga y hace que el equipo sea muy adecuado para industrias de proceso continuo como la siderurgia y la metalurgia.

Regulación bajo carga de 12 etapas que mejora el rendimiento de regulación de voltaje del HAE Las variaciones en el funcionamiento del horno de arco eléctrico generan perturbaciones en las redes de suministro. Una regulación de voltaje estable y flexible constituye un requisito técnico fundamental para los transformadores HAE. Todas las unidades adoptan regulación bajo carga motorizada de 12 etapas equipada con conmutadores de derivaciones bajo carga Shanghai Huaming MIII500Y‑72,5/12120 para el ajuste escalonado del voltaje de salida según las condiciones de funcionamiento. A diferencia de la regulación sin carga que requiere paradas, la regulación bajo carga minimiza las interrupciones de producción y se adapta a procesos industriales que exigen una alta fiabilidad de suministro.

Refrigeración por agua con circulación forzada de aceite OFWF que mejora la disipación de calor en servicio pesado Se implementa la refrigeración por agua con circulación forzada de aceite OFWF con dos enfriadores de agua LYSF‑200. El aceite aislante cumple funciones tanto de aislamiento como de transferencia de calor en el interior del transformador. La circulación forzada de aceite acelera la transferencia interna de calor, mientras que los enfriadores de agua extraen rápidamente el calor residual, mejorando el rendimiento de disipación de calor en condiciones de gran capacidad y carga elevada. Este concepto de refrigeración se adapta perfectamente a las características de carga térmica de aplicaciones de servicio pesado orientadas a hornos de arco eléctrico siderúrgicos.

Formulación de aceite aislante adaptada a entornos de funcionamiento industrial Se selecciona el aceite aislante Karamay n.º 25 como medio de aislamiento y refrigeración. Proporciona protección dieléctrica para los devanados y componentes activos, al mismo tiempo que participa en el transporte de calor. La elección adecuada del aceite aislante junto con sistemas de refrigeración optimizados sienta unas bases fiables de aislamiento y disipación de calor para el funcionamiento a largo plazo del conjunto de transformadores HAE de 60 MVA.

Configuración orientada a escenarios de producción continua Más allá de una simple selección de equipos basada en la capacidad nominal, este proyecto realiza una optimización a nivel de sistema adaptada al comportamiento de carga del horno de arco eléctrico. La capacidad de 12 000 kVA responde a las demandas de suministro de alta potencia; la sobrecarga a largo plazo del 30 % mejora la adaptabilidad a la carga; la regulación bajo carga de 12 etapas satisface las necesidades de ajuste de voltaje en servicio; el sistema de refrigeración por agua OFWF resuelve los retos de disipación de calor de las unidades de gran tamaño. El conjunto de características técnicas constituye una solución completa de transformador HAE para aplicaciones siderúrgicas.

V. Ejecución del proyecto en Kazajistán: Suministro de equipos y servicios para la industria siderúrgica

Kazajistán cuenta con cadenas industriales siderúrgicas y metalúrgicas bien consolidadas. La producción siderúrgica, el procesamiento de metales y la fabricación de bienes de equipo relacionados generan una demanda constante de equipos eléctricos de gran tamaño. En estos contextos industriales, los hornos de arco eléctrico y otros activos de producción de alta potencia imponen requisitos estrictos sobre la capacidad, estabilidad y continuidad del suministro eléctrico.

Este proyecto atiende a un fabricante y comercializador local de equipos siderúrgicos de Kazajistán. Atendiendo a los requisitos del usuario final, Hengfengyou Electrical suministró cinco transformadores para horno de arco eléctrico trifásicos sumergidos en aceite con regulación bajo carga HKSSPZ‑12000/10.5 con configuraciones personalizadas de capacidad, regulación de tensión y refrigeración.

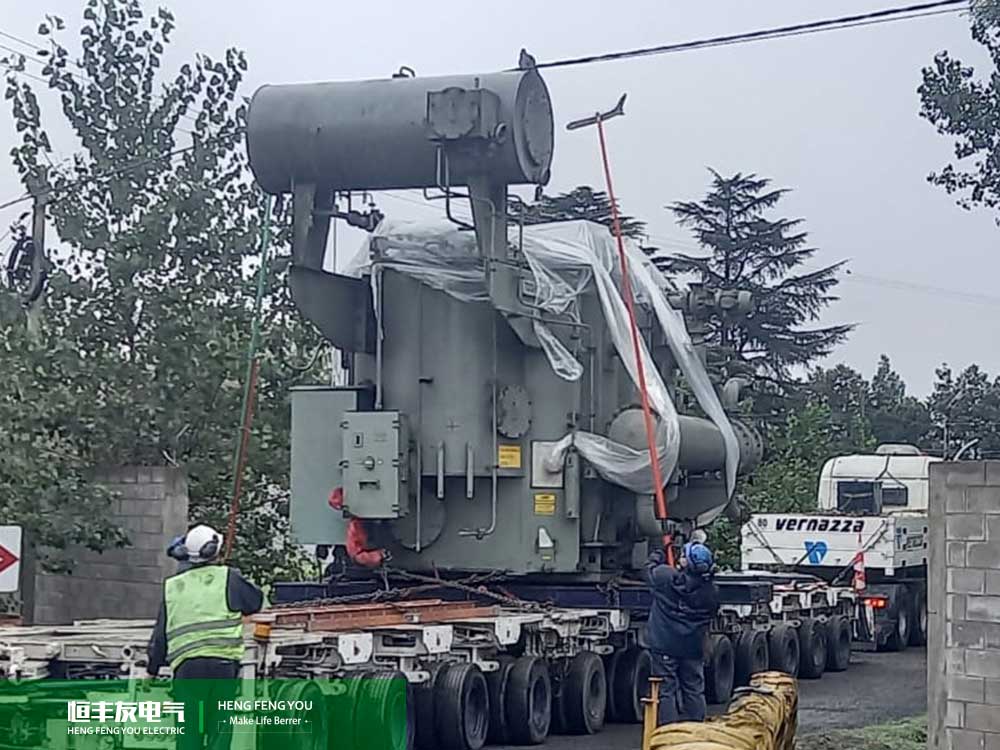

El peso total de las cinco unidades en condición de aceite completo alcanza aproximadamente 189,85 t; cada unidad mide 4950 × 2700 × 4400 mm. Para proyectos de transformadores industriales de gran tamaño, además de las especificaciones eléctricas, deben evaluarse de forma integral durante la ejecución del proyecto el transporte, el montaje en obra, la capacidad de soporte de la cimentación y las condiciones de izado.

El plazo de garantía es de 12 meses contados a partir de la puesta en servicio del equipo, ofreciendo garantía de calidad para su funcionamiento posterior.

Para consultas sobre transformadores HAE, transformadores industriales generales y equipos de transmisión y distribución de energía para Kazajistán y mercados vecinos, Hengfengyou Electrical ofrece soluciones de ingeniería personalizadas adaptadas a la clase de voltaje, capacidad, perfil de carga y condiciones de emplazamiento. Luna, responsable regional para el mercado de Kazajistán, brinda consultoría de proyectos, selección de productos y coordinación comercial. Póngase en contacto con nosotros a través de hfy@hengfengyou.com.

VI. Transformador HAE de 12 MVA con regulación bajo carga y soluciones industriales de transmisión‑distribución de Hengfengyou Electrical

Industrias como la siderurgia, metalurgia y minería se caracterizan por grandes magnitudes de carga, altos requisitos de continuidad de producción y condiciones de servicio complejas. Por consiguiente, la selección de equipos de transmisión y distribución de energía no debe basarse únicamente en parámetros aislados de componentes, sino que debe adoptar un diseño orientado al sistema adaptado a los perfiles de consumo energético generales de la planta.

Hengfengyou Electrical está especializada en hardware de transmisión y distribución de energía, suministrando transformadores, celdas de media tensión y otros equipos eléctricos para clientes industriales, con configuraciones personalizables para distintos países, industrias y condiciones específicas de proyecto.

Como demuestra este proyecto siderúrgico de Kazajistán, se instalan cinco transformadores HAE de 12 MVA con regulación bajo carga para satisfacer las necesidades totales de suministro de energía del horno de arco eléctrico de 60 MVA. La integración de diseño de gran capacidad, capacidad de sobrecarga a largo plazo, regulación bajo carga y refrigeración por agua OFWF permite una adaptación robusta a los entornos de funcionamiento siderúrgicos.

En el futuro, Hengfengyou Electrical seguirá suministrando equipos fiables de transmisión y distribución de energía para los sectores siderúrgico, metalúrgico, minero, energético y de infraestructuras. Mediante diseños de producto específicos para cada aplicación y servicios de proyecto dedicados, ayudamos a los clientes a construir sistemas de suministro industrial más estables y eficientes.
