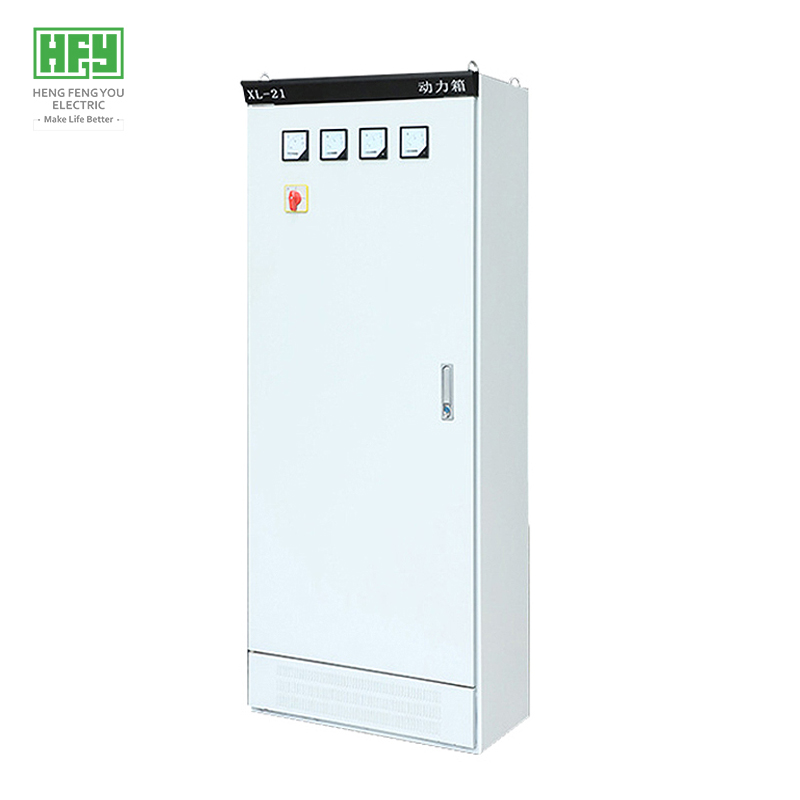

Cuadro de Distribución de Baja Tensión XL

Descripción del Producto

• Aplicación en sistemas trifásicos (3hilos/4hilos/5hilos) hasta 500V CA para distribución de fuerza y alumbrado.

• Frecuencia nominal: 50/60 Hz; tensión máxima: 660V; corriente nominal: 800A.

• Validado operacionalmente en +50 países.

• Usos principales: plantas generadoras, complejos industriales y mineros.

• Cumplimiento normativo: GB7251 / IEC60439.

Tecnología Avanzada

• Soluciones anticorrosivas y resistentes a ambientes salinos para entornos exigentes.

• Alta compatibilidad con disyuntores de múltiples marcas (Chint NXB系列, ABB TS200系列, Schneider A9/E9系列).

• Diseño compacto que maximiza la capacidad funcional en espacios reducidos.

Estructura de la Carcasa

• Fabricada en chapa de acero galvanizado por inmersión en caliente o acero inoxidable de 1.5-2 mm.

• Corte, perforado y plegado con equipos láser CNC para máxima precisión.

• Dimensiones y materiales personalizables.

• Acabado con pintura en polvo epoxi electrostática, resistente 50 años.

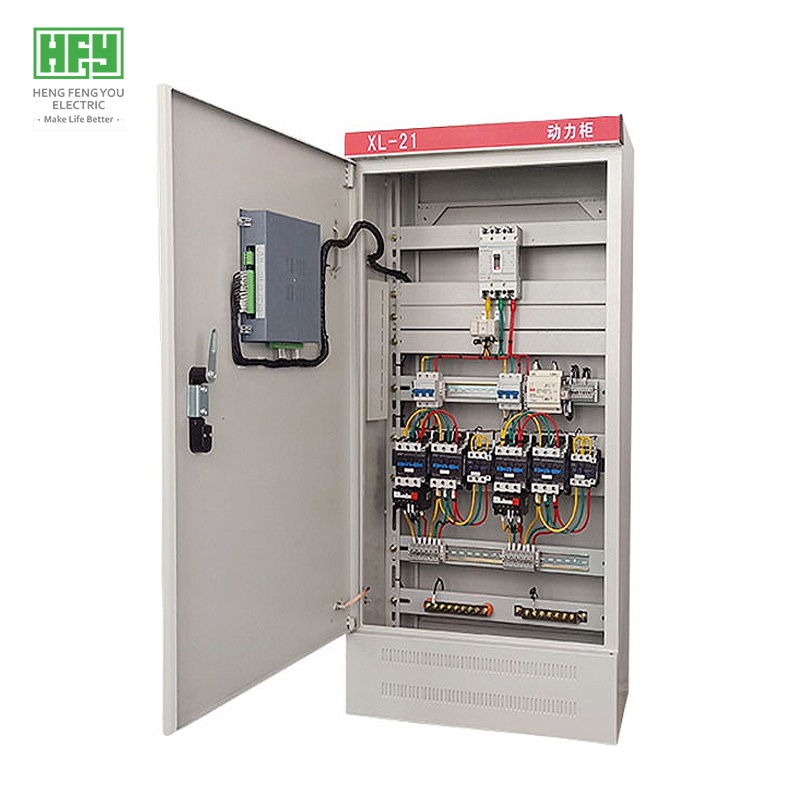

Unidades Funcionales

• Puerta equipada con instrumentos de medición (voltaje, corriente), indicadores luminosos, pulsadores y commutadores.

• Incorpora commutadores rotativos de desconexión de carga, operables bajo carga frontal.

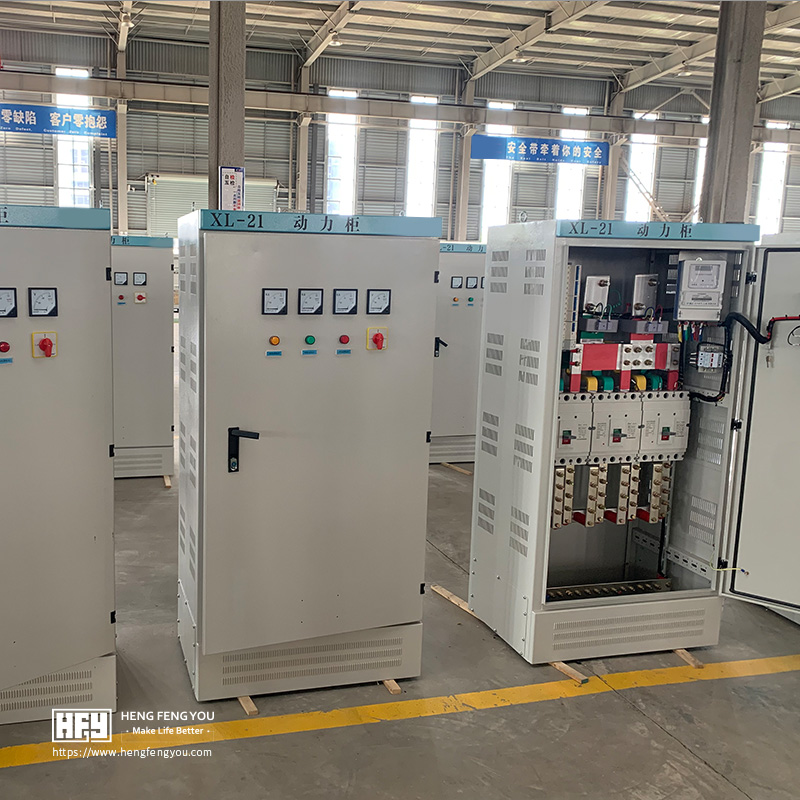

Procesos de Fabricación y Ensamblaje

• Ensamblaje en sala limpia para garantizar el aislamiento.

• Técnicos de montaje con más de 6 meses de formación especializada.

• Cableado secundario con prensaestopas automáticos para conexiones seguras.

• Herramientas eléctricas para apriete con par controlado.

• Barras de cobre cortadas, perforadas y plegadas con CNC.

• Ensayos exhaustivos previos al envío.

• Altitud máxima: 2000 m.

• Temperatura ambiente: -5°C a +40°C.

• Humedad relativa máxima: 50% (admite 90% a +20°C).

• Ambientes libres de corrosión y polvo conductor.


Instrucciones de Pedido

Información Requerida del Cliente:

• Diagrama unifilar del circuito principal y esquemas de circuitos secundarios y de control.

• Plano de disposición de equipos y distribución de la sala eléctrica.

• Marcas y modelos de los componentes eléctricos principales.

• Tipo de conexión entrada/salida; datos de distancia entre barras y altura al suelo si se requieren puentes de conexión.

• Otras necesidades específicas consultar con Hengfengyou.

Nuestras Ventajas

• Certificaciones de producto: ISO, CE, CB, CCC.

• Sistema de Gestión de Calidad SQA para productos de alto rendimiento.

• Cotización rápida y servicios de diseño eléctrico personalizado.

• Plazos de entrega reducidos, envíos internacionales desde 15 días.

• Servicio postventa completo.

• Inspecciones de fábrica welcome, servicios OEM/ODM disponibles.
