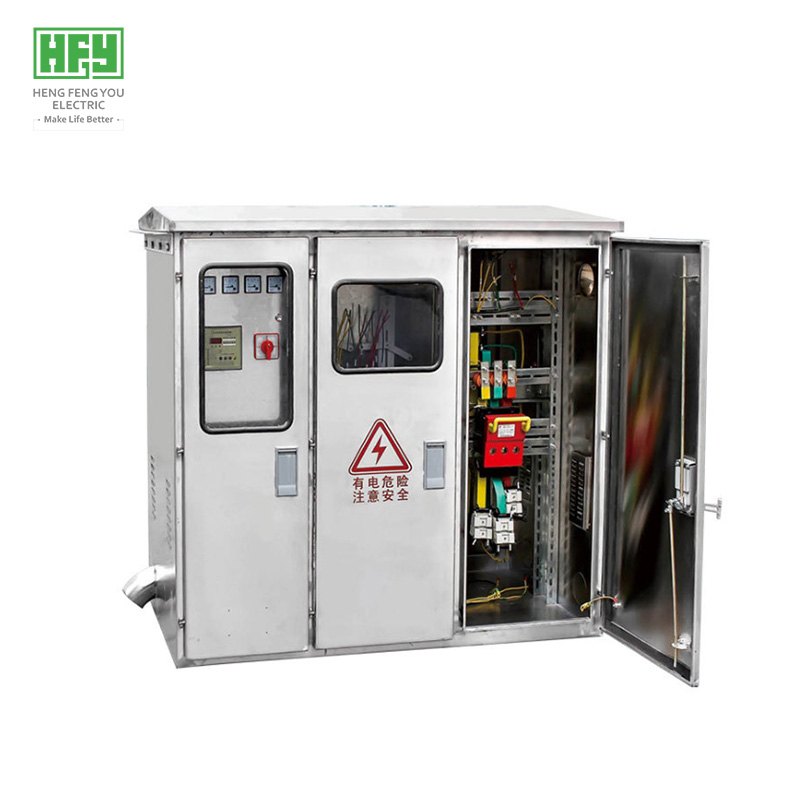

Armario de Distribución Integral Inteligente Tipo JP

Tecnología Avanzada
• Protección integral: anticorrosión, ambiente salino, lluvia, fugas eléctricas, rayos, interferencias electromagnéticas (IP65)
• Respuesta rápida, compensación efectiva, operación confiable, opción de protección diferencial según requerimiento
• Protecciones múltiples: sobretensión, sobrecarga, subtensión, subcorriente, cortocircuito, falta de fase, exceso de corriente de secuencia cero
• Funcionamiento automático: desconexión por fallo de alimentación, reconexión automática tras 10 segundos post-restablecimiento
• Mejora del factor de potencia de red ≥0.95

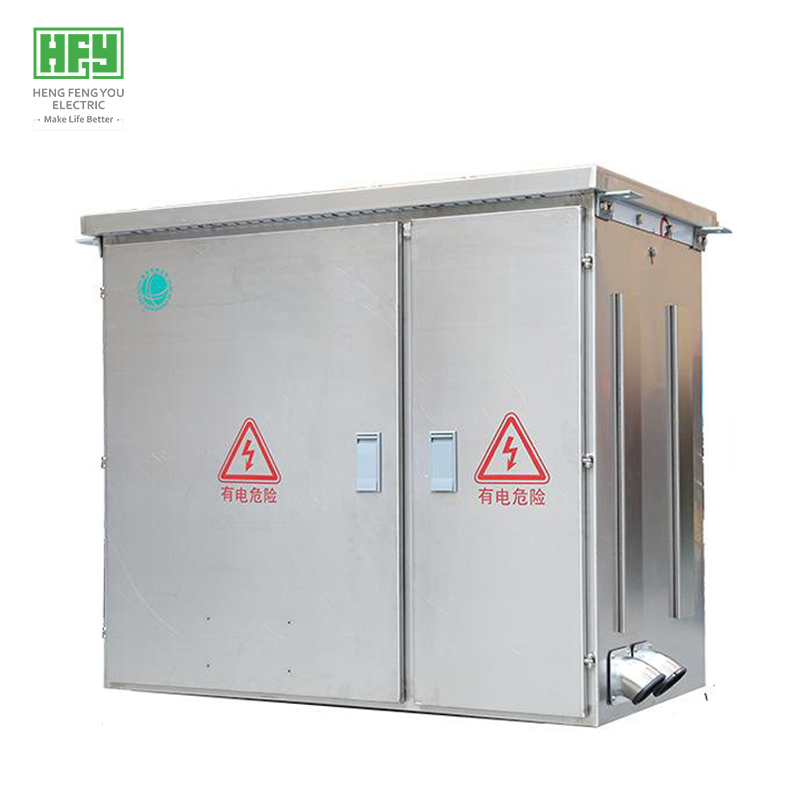

Estructura del Armario
• Armazón de ángulo de acero galvanizado revestido con chapa de acero inoxidable
• Procesamiento de precisión con equipos láser CNC (corte, perforado, plegado)
• Dimensiones y materiales personalizables

Procesos de Fabricación
• Ensamblaje en sala limpia para garantizar aislamiento
• Técnicos con formación especializada ≥6 meses
• Cableado secundario con prensaestopas automáticos
• Ensayos exhaustivos previos al despacho

Unidades Funcionales
• Configuración según capacidad de transformador (≥100 kVA): controlador integral de monitorización/compensación reactiva, transformadores de medida y medición, seccionadores HR, interruptores diferenciales con recierre automático, relés de estado sólido compuestos, terminales de conexión
• Compartimentación interna: medición, seccionamiento, distribución, compensación reactiva
• Tablero de medición separado con sellado y candado
• División con chapa galvanizada ≥2 mm para cámara de compensación
• Entrada por lateral con curvatura estanca de acero inoxidable y junta de estanqueidad
• Salida lateral e inferior con sellado epoxy ≥2 mm
• Estructura unificada con/sin compensación reactiva

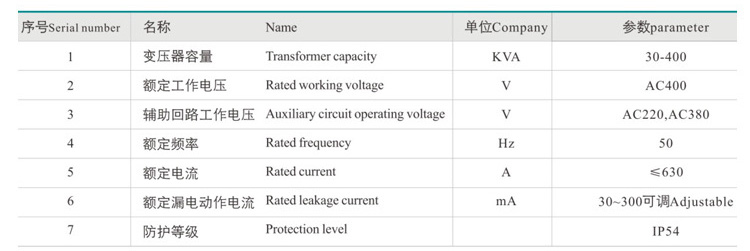

Parámetros del Producto

• Altitud máxima: 2000 msnm
• Rango térmico: -40℃ a +45℃ (media diaria ≤35℃)
• Temperatura interna máxima: 65℃
• Humedad relativa: ≤95% (+25℃)
• Ambientes libres de corrosión y polvo conductor

Proceso de Pedido

Documentación Requerida:

1. Esquemas unifilar principal y secundario

2. Diagramas de control auxiliar

3. Especificaciones de componentes eléctricos

4. Requisitos especiales (consultar con Hengfengyou)
