Guía de compra global para transformadores trifásicos sumergidos en aceite de 35kV

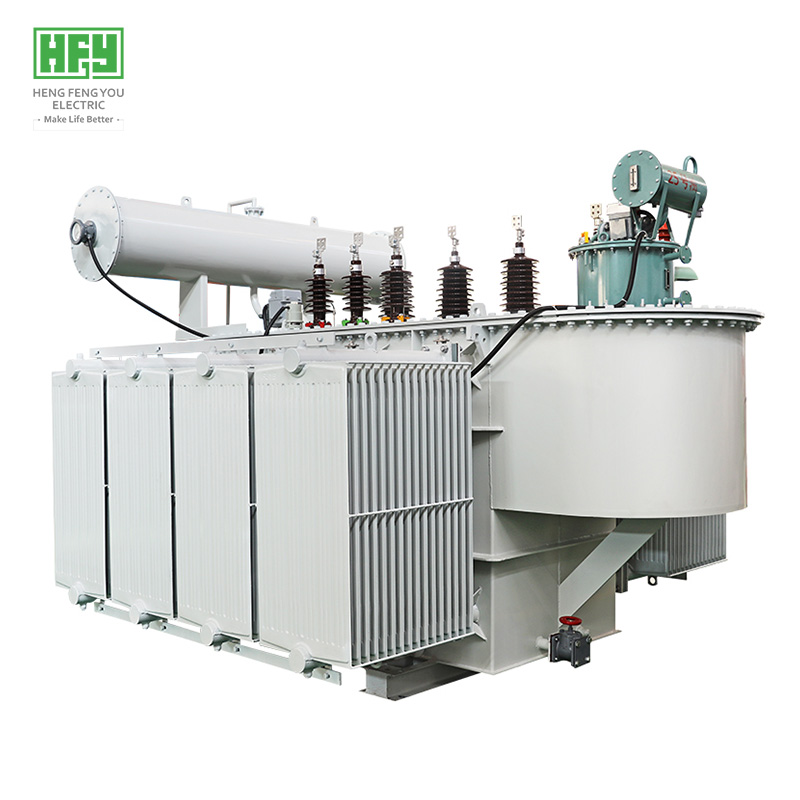

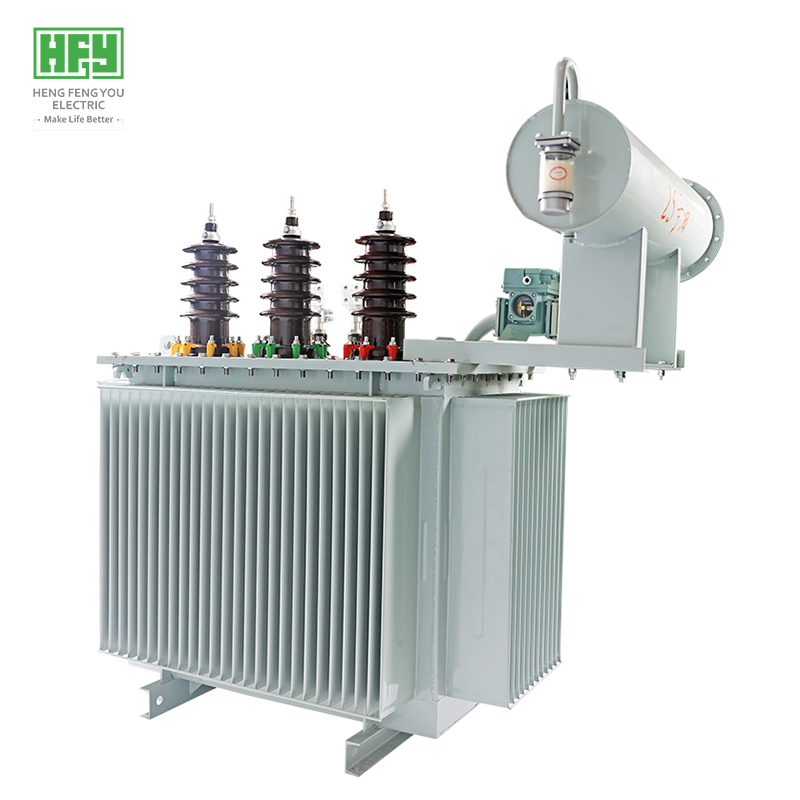

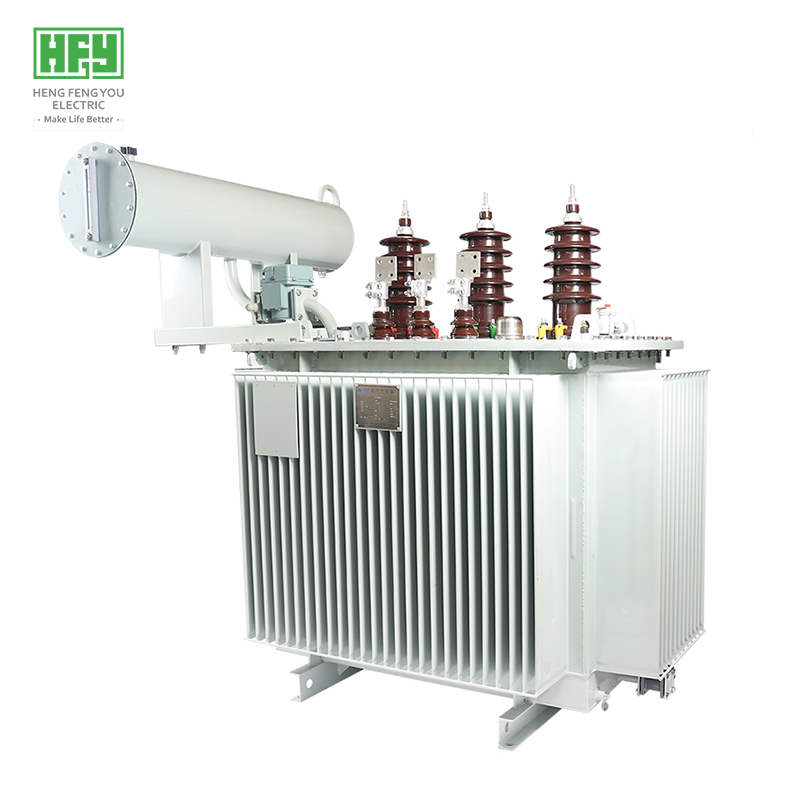

Resumen del transformador sumergido en aceite de 35kV
Estándar: GB, IEC, GOST, EN, NF, ANSI/IEEE (se puede personalizar según los estándares del cliente).
Eficiencia: La eficiencia del transformador trifásico sumergido en aceite de 35kV puede superar el 99%, cumpliendo con las regulaciones de diseño ecológico Tier 2 de Europa 2015/2014/548/EC.
Libre de mantenimiento: Grado de protección IP65, a prueba de polvo y humedad, libre de mantenimiento, vida útil diseñada para más de 25 años.
Protección ambiental y desarrollo sostenible: Se puede optar por aceite vegetal FR3.
Capacidad de sobrecarga: El transformador de 35kV con bobinas de cobre permite una sobrecarga temporal de hasta el 150% de la capacidad nominal, con una duración no superior a 2 horas, pero es necesario monitorear la temperatura del aceite (≤95°C).
Voltaje de entrada: 35KV
Voltaje de salida: 0.4KV
Capacidad: 30-25000KVA
Frecuencia: 50HZ
Método de regulación de voltaje: Regulación sin carga NLTC (No Load Tap Changer)
Nota: El voltaje, la capacidad, la frecuencia, el grupo de conexión, la regulación bajo carga OLTC y las pérdidas en vacío y carga se pueden personalizar según los requisitos del cliente.
(A continuación se adjuntan parámetros en forma de tabla)
| Capacidad nominal | Tensión nominal y tomas en vacío | Símbolo del grupo vectorial | Pérdidas en vacío (W) | Pérdidas con carga (W) | Corriente en vacío (%) | Impedancia de cortocircuito (%) | ||||
| Alta tensión (AT) (kV) | Rango de tomas de alta tensión (%) | Baja tensión (BT) (kV) | ||||||||
| 30 |
11 10.5 10 6.3 6 |
±5% ±2x2.5% |
0.4 0.69 |
Dyn11 Yyn0 |
100 | 630/600 | 1.5 | 4 | ||
| 50 | 130 | 910/870 | 1.3 | 4 | ||||||
| 63 | 150 | 1090/1040 | 1.2 | 4 | ||||||
| 80 | 180 | 1310/1250 | 1.2 | 4 | ||||||
| 100 | 200 | 1580/1500 | 1.1 | 4 | ||||||
| 125 | 240 | 1890/1800 | 1.1 | 4 | ||||||
| 160 | 280 | 2310/2200 | 1 | 4 | ||||||
| 200 | 340 | 2730/2600 | 1 | 4 | ||||||
| 250 | 400 | 3200/3050 | 0.9 | 4 | ||||||
| 315 | 480 | 3830/3650 | 0.9 | 4 | ||||||
| 400 | 570 | 4520/4300 | 0.8 | 4 | ||||||
| 500 | 680 | 5410/5150 | 0.8 | 4 | ||||||
| 630 | 810 | 6200 | 0.6 | 4.5 | ||||||
| 800 | 980 | 7500 | 0.6 | 4.5 | ||||||
| 1000 | 1150 | 10300 | 0.6 | 4.5 | ||||||
| 1250 | 1360 | 12000 | 0.5 | 4.5 | ||||||
| 1600 | 1640 | 14500 | 0.5 | 4.5 | ||||||
| 2000 | 1940 | 18300 | 0.4 | 5 | ||||||
| 2500 | 2290 | 21200 | 0.4 | 5 | ||||||
P1: ¿Qué es un transformador trifásico sumergido en aceite de 35kV?
Un transformador trifásico sumergido en aceite es un transformador de potencia que se enfría y aísla mediante aceite aislante. Está diseñado para sistemas de energía de corriente alterna trifásica y puede convertir energía de alto voltaje en baja tensión (por ejemplo, 35kV/400V). Se utiliza ampliamente en distribución de energía industrial, comercial y de red.
P2: ¿Cuáles son los escenarios de aplicación típicos para un transformador trifásico sumergido en aceite de 35kV?
Conversión de voltaje en redes de distribución urbanas (35kV → 400V).
Distribución de energía en plantas industriales como minas y petroquímicas.
Conexión a la red de plantas de energía renovable (como parques eólicos).
Hospitales, centros de datos y otros lugares que requieren fuentes de energía de alta confiabilidad.
P3: ¿Cuál es el rango de capacidad nominal de un transformador trifásico sumergido en aceite de 35kV?
El rango de capacidad común es de 25kVA a 10MVA, siendo los modelos de 100kVA a 2000kVA (35kV/400V) los más utilizados, dependiendo de los requisitos de carga.
P4: ¿Cuál es la diferencia en el ciclo de mantenimiento entre un transformador seco de 35kV y un transformador sumergido en aceite?
Seco: Realizar una inspección de limpieza de polvo cada 2-3 años.
Sumergido en aceite: Verificar anualmente el nivel de aceite, la calidad del aceite (valor de rigidez dieléctrica, acidez), la estanqueidad y la limpieza de los radiadores; realizar una prueba completa de muestra de aceite (como pérdida dieléctrica y contenido de humedad) cada 3-5 años.
P5: ¿Cómo elegir entre un transformador trifásico sumergido en aceite y un transformador seco?
Transformador sumergido en aceite de 35kV: Adecuado para aplicaciones exteriores, de gran capacidad y alta carga, bajo costo, pero requiere mantenimiento periódico.
Transformador seco de 35kV: Utilizado en ambientes interiores con altos requisitos de seguridad contra incendios (como centros comerciales y metro), libre de mantenimiento pero más costoso.
P6: ¿Cómo determinar si un transformador trifásico sumergido en aceite de 35kV necesita cambio o filtrado de aceite?
Prueba de calidad del aceite: Verificar periódicamente el voltaje de ruptura del aceite (debe ser ≥30kV), el contenido de humedad (≤20ppm) y el índice de acidez.
Color turbio del aceite: El aceite se oscurece o aumenta la materia suspendida.
Deterioro del rendimiento del aislamiento: Determinado mediante pruebas de rigidez dieléctrica.
P7: ¿Cuáles son las razones del aumento anormal de temperatura durante la operación de un transformador trifásico sumergido en aceite de 35kV?
Sobrecarga prolongada.
Fallo del sistema de refrigeración (ventiladores/bomba de aceite parados).
Obstrucción del circuito de aceite o nivel de aceite insuficiente.
Cortocircuito interno o mal contacto.
P8: ¿Cómo manejar una fuga de aceite en un transformador trifásico sumergido en aceite de 35kV?
Fuga leve: Apretar pernos o reemplazar juntas.
Fuga grave: Detener inmediatamente el equipo, drenar el aceite, reparar o reemplazar componentes.
P9: ¿Qué dispositivos de protección deben configurarse obligatoriamente para un transformador trifásico sumergido en aceite de 35kV?
Lado de alta tensión: Disyuntor o fusibles (con protección contra sobrecorriente/cortocircuito).
Protección del transformador: Relé de gas, válvula de alivio de presión, indicador de temperatura del aceite.
Protección del sistema: Apartarrayos (protección contra sobretensiones atmosféricas).
Dispositivos de monitorización: Indicador de nivel de aceite, analizador de cromatografía de gases en línea en aceite (configuración alta).
P10: ¿Cuáles son los puntos clave a tener en cuenta durante la instalación de un transformador trifásico sumergido en aceite de 35kV?
Base sólida, instalación horizontal, evitar inclinaciones.
Reservar espacio suficiente para disipación de calor (por ejemplo, al menos 1.5 metros de la pared).
Resistencia a tierra ≤4Ω.
Verificar el nivel de aceite, la estanqueidad y la limpieza de la carcasa.
