Cable de Potencia con Aislamiento Extruido para 1 kV

Los cables de potencia con aislamiento extruido para 1 kV fabricados por Hengfengyou Electric están diseñados para instalación fija en líneas de transmisión y distribución con corriente alterna de 50 Hz y tensión nominal de 1 kV o inferior, destinados a transportar energía eléctrica. Los métodos de instalación pueden ser enterrado, en aire, en bandejas portacables, etc.

I. Normas de Ejecución del Producto

1. GB/T 12706.1-2008 - Cables de potencia con aislamiento extruido y accesorios para tensiones nominales de 1 kV (Um=1.2 kV) hasta 35 kV (Um=40.5 kV) - Parte 1: Cables para tensiones nominales de 1 kV (Um=1.2 kV) y 3 kV (Um=3.6 kV).

2. GB/T 19666-2005 - Disposiciones generales para cables resistentes al fuego y retardantes de llama (aplicable solo a cables retardantes de llama y resistentes al fuego).

II. Características del Producto

1. Condiciones de Uso

• Tensión nominal de trabajo: 0.6/1 (1.2) kV.

• Temperatura de instalación del cable: ≥ 0°C.

• Temperatura máxima permitida de trabajo continuo del conductor:

  • Aislamiento de PVC: 70°C

  • Aislamiento de XLPE: 90°C

• Temperatura máxima del cable durante un cortocircuito (duración máxima 5s):

  • Aislamiento de XLPE: 250°C

  • Aislamiento de PVC: 160°C (sección transversal ≤ 300 mm²), 140°C (sección transversal > 300 mm²)

• Radio de curvatura mínimo permitido para el cable:

  • Monoconductor sin armadura: 20D

  • Monoconductor con armadura: 15D

  • Triconal sin armadura: 15D

  • Triconal con armadura: 12D

  • Nota: D es el diámetro exterior real del cable.

2. Requisitos Estructurales

La estructura básica del cable de potencia con aislamiento extruido para 1 kV consta de tres partes: conductor, capa de aislamiento y capa de protección.

1. Conductor

   • El conductor está formado por alambres de cobre o aluminio trenzados, cumpliendo con los requisitos de la norma GB/T 3956-2008.

   • El conductor es la parte conductora del cable de potencia, utilizada para transmitir energía eléctrica.

2. Aislamiento

   • El aislamiento se aplica por extrusión de PVC o XLPE.

   • Su función es aislar eléctricamente el núcleo de la tierra y entre los núcleos de diferentes fases, garantizando la transmisión de energía.

3. Cubierta Externa

   • La cubierta externa es de PE o PVC. También se puede proporcionar, según requerimiento del cliente, materiales con características como resistencia al fuego (retardante de llama), protección contra termitas, baja emisión de humos y halógenos (LSZH), o libre de halógenos (LSOH).

   • Su función es proteger el cable de potencia contra la intrusión de impurezas y humedad del exterior, así como de daños físicos directos.

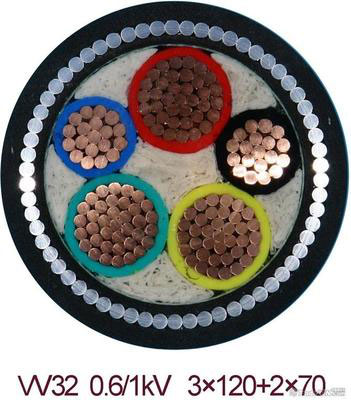

III. Diagrama Estructural del Cable de Potencia con Aislamiento Extruido para 1 kV

IV. Explicación de la Designación de Modelos para Cables de Potencia con Aislamiento Extruido de 1 kV

• Código de Producto (Se omite)

• Código de Características

  • WDZ - Libre de halógenos, baja emisión de humos, retardante de llama

  • ZA (ZB, ZC) - Grado de resistencia al fuego (A, B, C)

  • NH - Resistente al fuego (Fire Survival)

• Código de Material del Conductor

  • Conductor de cobre tipo 2 - (T) se omite

  • Conductor de cobre tipo 5 - R

  • Conductor de aluminio - L

• Código de Material del Aislamiento

  • YJ - Aislamiento de polietileno reticulado (XLPE)

  • V - Aislamiento de policloruro de vinilo (PVC)

  • E - Aislamiento de EPR (Etileno Propileno)

  • EY - Aislamiento de EPR duro (Hard EPR)

• Código de Material de la Cubierta

  • V - Cubierta de PVC

  • Y - Cubierta de polietileno o poliolefina

  • F - Cubierta de elastómero

  • Q - Cubierta de plomo

• Código de Material de la Armadura

  • 2 - Armadura de doble cinta de acero

  • 3 - Armadura de alambre de acero fino redondo

  • 4 - Armadura de alambre de acero grueso redondo

  • 6 - Armadura de (doble) cinta metálica no magnética

  • 7 - Armadura de alambre metálico no magnético

• Código de Material de la Cubierta Externa

  • 2 - Cubierta de PVC

  • 3 - Cubierta de polietileno o poliolefina

  • 4 - Cubierta de elastómero
