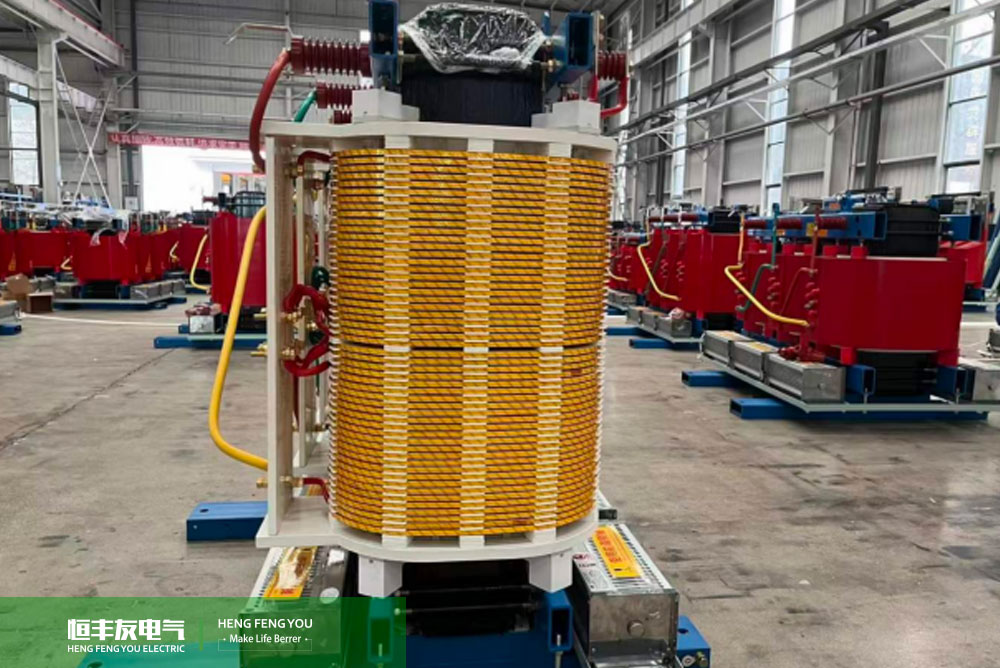

Introducción del transformador seco aislado Nomex de clase H de hengfengyou Electric

Los transformadores de potencia secos del sistema de aislamiento Nomex (por debajo de 35 kv) se han utilizado ampliamente en el mercado mundial, especialmente en los Estados unidos, y se han convertido en una alternativa al cambio seco de resina epoxi fundida; Jack, gerente de ventas de hengfengyou electric, dijo que este cambio seco tiene las características de una estructura compacta ignífuga y bajo ruido de funcionamiento, y tiene las ventajas de peso ligero, pequeña superficie ocupada, baja pérdida, seguridad, estabilidad, alta resistencia al calor y fuerte capacidad de sobrecarga. La práctica ha demostrado que la tecnología confiable de transformadores secos aislados en papel Nomex puede satisfacer la creciente demanda de equipos eléctricos en el suministro de energía en el siglo XXI en términos de seguridad, ahorro de energía y protección del medio ambiente.

El transformador seco del sistema de aislamiento Nomex producido por hengfengyou Electric ha sido bien recibido por el mercado nacional por su excelente rendimiento. los productos se exportan a la Unión europea, América del norte, Oriente Medio y otras regiones económicamente desarrolladas del mundo. la medición real del producto es mejor que las normas iec, ce, ISO y otras certificaciones. se venden un total de 2.243 unidades en todo el mundo y la alta fiabilidad de la verificación de operación.



I. ventajas de los transformadores secos del sistema de aislamiento Nomex

1. rendimiento eléctrico superior:

En primer lugar, el material aislante Nomex tiene una alta resistencia eléctrica tanto bajo frecuencia de potencia como bajo impacto, por ejemplo, su fuerza de campo de ruptura de frecuencia de potencia es de 20 - 40 kV / mm, que es significativamente mayor que la de la resina epoxi;

En segundo lugar, a juzgar por la comparación de los valores de la constante dieléctrica relativa Epsilon de varios materiales aislantes en la tabla 1, el valor Epsilon del papel Nomex es más bajo y más cercano al aire, por lo que cuando el aislamiento del transformador seco utiliza el papel nomex, la distribución del campo eléctrico entre el aislador y el medio de aire circundante será más uniforme, lo que permitirá endurecer su tamaño de aislamiento, evitar la concentración excesiva del campo eléctrico y, en consecuencia, hacer que todo el sistema de estructura de aislamiento sea más razonable, reducir la descarga local y mejorar la fiabilidad del funcionamiento; Además, el voltaje inicial de descarga a lo largo de la superficie y el voltaje inicial de descarga local del papel Nomex son más altos, lo que puede reducir la distancia entre el devanado y el yugo de hierro cuando se utiliza en transformadores secos, reduciendo así la altura del pilar del núcleo y el peso del núcleo.



Cuadro 1

2. propiedades térmicas sobresalientes:

Esta es una de las ventajas inherentes y más destacadas del papel nomex, que pertenece al material aislante de clase C y puede mantener un funcionamiento estable a largo plazo a una temperatura de 220 ° c. Se reconoce internacionalmente que pertenece a un sistema de aislamiento de 220 ℃ (los transformadores secos de clase H sin papel Nomex solo pueden alcanzar un sistema de aislamiento de 180 ℃); Además, incluso si la temperatura alcanza los 250 ° c, no se fundirá, fluirá ni apoyará la combustión, y sus propiedades eléctricas todavía pueden alcanzar el 95% de la calificación; Incluso, cuando la temperatura alcanza los 350 grados celsius, todavía puede soportar operaciones a corto plazo.

Además, el cartón Nomex también puede soportar un gran gradiente de temperatura y una fuerte capacidad de sobrecarga. además de ser adecuado para la fabricación de transformadores secos de clase h, también es adecuado para transformadores aislados por gas SF6 con malas condiciones de disipación de calor y transformadores de tracción de locomotoras eléctricas que requieren una fuerte capacidad de sobrecarga. La temperatura resistente al calor de varios materiales aislantes se muestra en la tabla 2.

3. propiedades mecánicas sólidas

En primer lugar, el papel Nomex tiene una alta resistencia a la tracción y al desgarro, y una alta resistencia a la fricción y al corte, por lo que no sólo puede evitar problemas en el proceso de fabricación, sino también garantizar una resistencia mecánica suficiente durante el funcionamiento a largo plazo; Además, tiene una buena resistencia a la presión, poca deformación bajo presión y buena flexibilidad, lo que garantiza la estabilidad y solidez de toda la estructura de la bobina bajo cortocircuitos y otras tensiones mecánicas.

4. excelente rendimiento a prueba de humedad

El papel Nomex no absorbe agua y tiene buenas propiedades a prueba de humedad, incluso en un Estado de temperatura relativa del 95%, todavía puede mantener una resistencia media completamente seca del 90%. El transformador seco fabricado con él todavía puede funcionar de manera segura en un ambiente húmedo.

5. buena resistencia a la llama

El papel Nomex tiene el índice de restricción de oxígeno más alto, con un Loi superior al 20,8% a 220 ° c, por lo que su resistencia a la llama es mejor que la de la resina epoxi y la película pet. Hasta la fecha, ha obtenido la certificación de su resistencia a la combustión por muchas autoridades internacionales.

6. el rendimiento de Seguridad y protección del medio ambiente es extremadamente prominente.

A juzgar por la estructura química molecular del papel nomex, debido a la ausencia de un enlace C - H débil, tiene una buena estabilidad química. No debe tener una excelente compatibilidad con varios aceites, resina, pinturas impregnadas y fluorocarbonos; Es tolerante a las radiaciones ionizantes; Puede resistir la corrosión de ácidos, álcalis, etc., y no se ve afectada por la mayoría de los disolventes químicos; Tampoco será atacado por hongos o moho. Años de práctica han demostrado que los productos Nomex no producen reacciones tóxicas a personas y animales. Incluso a 750 ° c, no libera gases tóxicos o corrosivos, por lo que cuando un transformador seco se quema debido a un incendio como un edificio, produce una baja concentración de humo y no produce gases nocivos.

7. desde el punto de vista del rendimiento ambiental

Debido a que el transformador seco fabricado con papel Nomex como material aislante no solo no es fácil de quemar, sino que también libera mucha menos energía durante la combustión que el transformador seco de resina epoxi, es fácil cumplir con los requisitos de prueba de combustión reconocidos internacionalmente. Luego, después de que el transformador seco se desecha al final de su vida útil, el tratamiento y la recuperación de sus materiales degradables de aislamiento también deben cumplir con los requisitos ambientales mejor que la resina epoxi. Por lo tanto, se puede considerar que el papel Nomex tiene un rendimiento ambiental mucho mejor que la resina epoxi y está más en línea con el uso de países y regiones con altos requisitos ambientales.

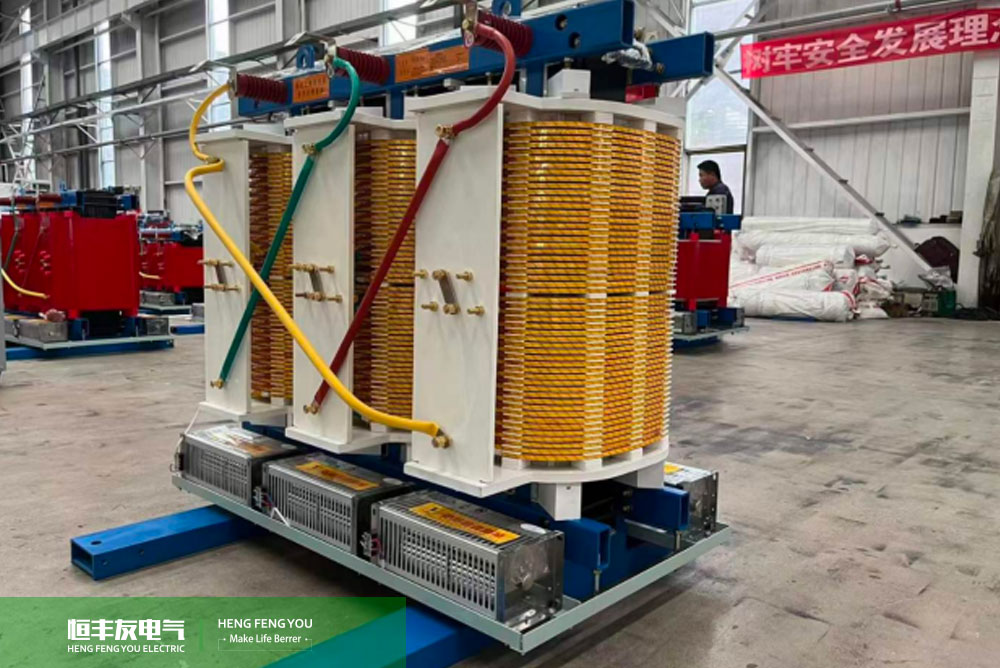

características estructurales del transformador seco hengfengyou Nomex

1. el núcleo de hierro adopta láminas de acero de silicio laminadas en frío (crgo) orientadas a granos magnéticos de alta conductividad, ataduras totalmente inclinadas y sin agujeros, estructura de placa de tracción incorporada, apariencia hermosa y ordenada, pequeñas pérdidas sin carga y bajo ruido.

2. la bobina de alta tensión adopta una estructura continua, la disipación de calor de la bobina es buena, lo que hace que la capacidad de sobrecarga del transformador sea más fuerte, y la bobina de baja tensión es de lámina, lo que mejora la estabilidad de la bobina y mejora la capacidad de resistencia a cortocircuitos; La bobina utiliza una pintura ignífuga de clase H impregnada a presión de vacío única y curada a alta temperatura, y la superficie puede ser antipolvo, a prueba de humedad y antiincrustante.

3. para reducir la vibración y el ruido del transformador, se colocan elementos de Goma de silicio elástico resistentes a la alta tensión entre el núcleo de hierro y la bobina, el núcleo de hierro y las abrazaderas.

4. hengfengyou Electric puede proporcionar carcasas protectoras, dispositivos de refrigeración por aire y dispositivos de protección térmica de acuerdo con las necesidades de los usuarios.

5. Póngase en contacto con nosotros para obtener más información sobre la necesidad del transformador seco hengfengyou nomex.. hfy@hengfengyou.com ).

 comparación entre el transformador seco aislado de papel hengfengyou Nomex y el transformador vertido de resina epoxi eléctrica hengfengyou:

1. la ventaja más destacada de los transformadores secos ovdt de clase H es su fuerte capacidad de sobrecarga. Esto se debe a que su capa aislante es delgada, la ventilación y la disipación de calor son buenas, y la diferencia entre el aumento de temperatura máxima y el aumento de temperatura promedio es pequeña. Para los productos fabricados con papel nomex, también se debe a que utiliza la temperatura de aislamiento entre el material de grado c (220 ° c) y el producto de grado H (180 ° c).

2. los transformadores secos ovdt de clase H tienen un mejor rendimiento de resistencia al impacto térmico y pueden prevenir el agrietamiento.

3. la reparación de las bobinas de los productos ovdt es relativamente fácil.

4. a juzgar por la energía liberada durante la combustión, el tipo de vertido de resina es mucho mayor.

5. desde el punto de vista de las propiedades ambientales, el tipo de vertido de resina no es tan bueno como la clase H ovdt, especialmente en términos de degradación, tratamiento y reciclaje.

6. la resistencia a la humedad de los productos de clase h con proceso VPI puede alcanzar completamente un nivel de alta calidad bajo la garantía de un proceso de fabricación completo.

7. bajo la condición de que la calidad del proceso de materiales esté garantizada, el nivel de descarga local del transformador seco ovdt de clase H es aproximadamente equivalente al del tipo de vertido de resina epoxi.

8. en principio, el tamaño y la calidad (peso) de los productos de clase H pueden ser más pequeños que los de clase f.

9. a juzgar por los requisitos de desarrollo de la tecnología de transformadores secos, en el nuevo borrador preliminar de la norma iec60076 - 11, se propone que en el futuro se realicen tres pruebas de resistencia al fuego (f), capacidad de adaptación al medio ambiente (e) y capacidad de resistencia al impacto térmico (c), y a partir de cumplir con estas tres pruebas, Los transformadores secos ovdt de clase H son más favorables que los fundidos con resina.

 certificación por parte de las autoridades de transformadores secos aislados en papel Nomex

1. el transformador seco aislado en papel Nomex es el único transformador seco de menos de 35 kV certificado por ul de los Estados Unidos y CSA de Canadá.

2. el transformador seco aislado en papel Nomex es el único transformador seco que cumple con las normas más autorizadas europeas cenelec, ncrm y hd464 en términos de prevención de incendios y adaptación al clima y el medio ambiente.

3. el transformador seco aislado de papel Nomex fue reconocido en 1992 para cumplir con los estándares franceses de máxima calidad y prevención de incendios edf. ",



* El papel nomex, también conocido como papel nomex, es un papel aislante sintético de polímero de amidas aromáticas, con altas propiedades mecánicas, flexibilidad y buenas propiedades eléctricas, y puede mantener sus características a altas temperaturas, ampliamente utilizado en generadores, transformadores, equipos eléctricos, electromecánicos y electrodomésticos.
