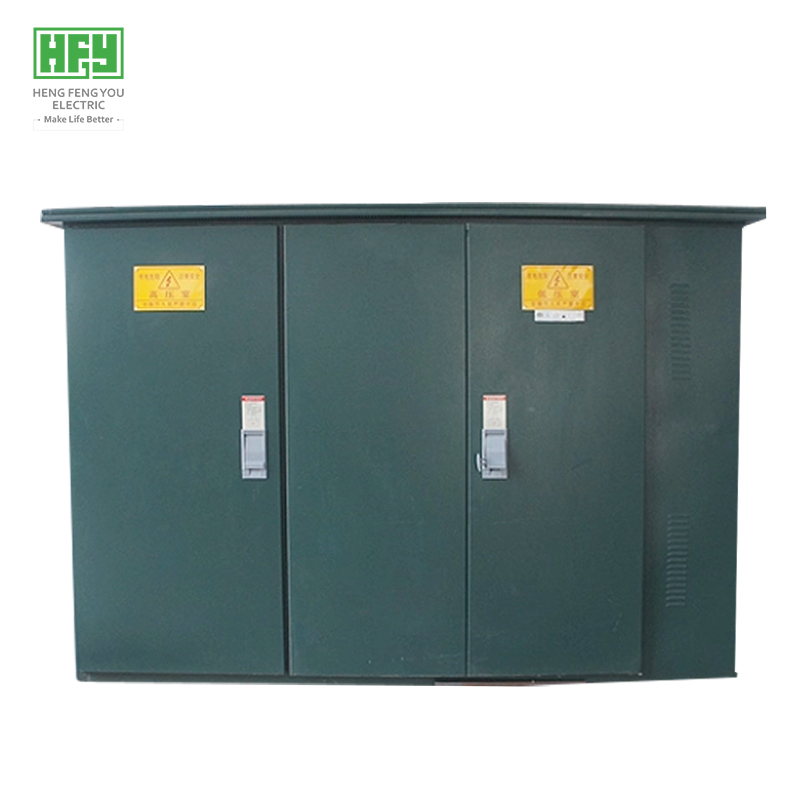

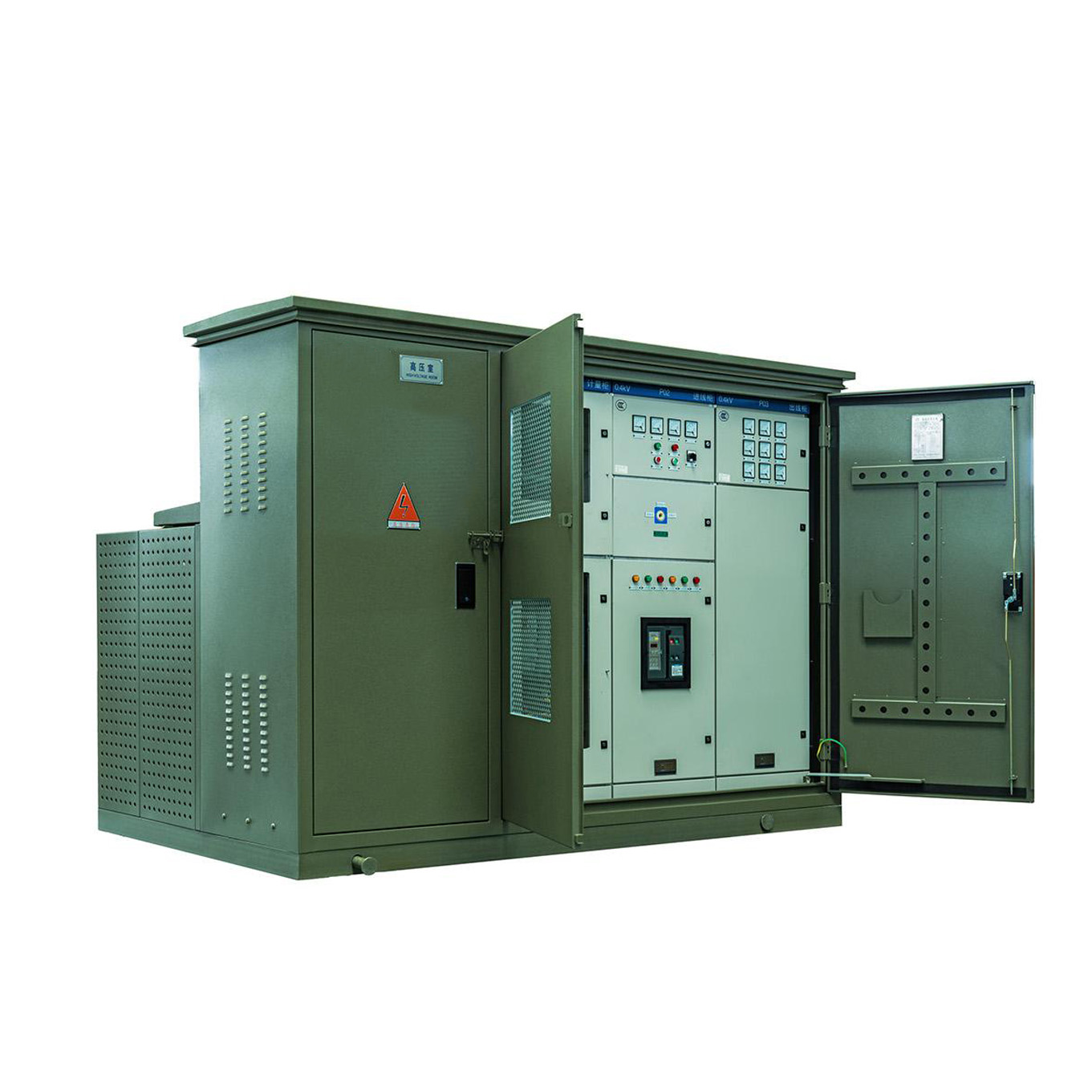

Subestación Tipo Americano

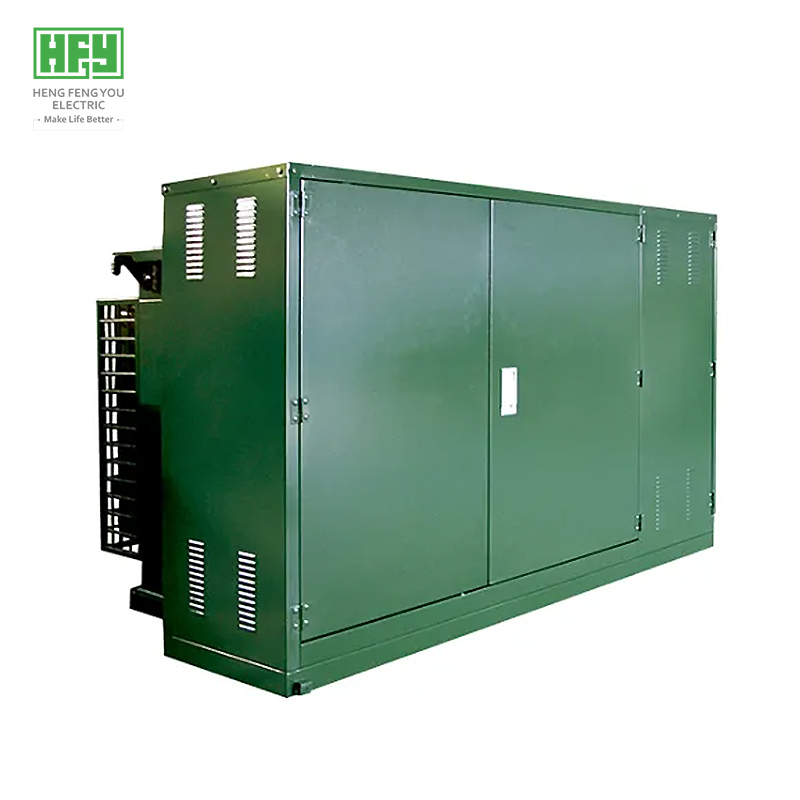

Transformador Compacto de Tipo "Pad-Mounted" (Subestación Compacta Estilo Americano)

  • Marca: Hengfengyou
  • Serie: ZGS
  • Uso: Solución de distribución urbana de bajo costo, alta confiabilidad e inteligente.
  • País de origen: China
  • Forma de pago: L/C, T/T, Western Union, Paypal, Money Gram
  • Certificación: ISO9001、UL

Guía Global de Adquisición de Transformadores Compactos

Descripción General del Transformador Compacto


  1. Hengfengyou Electric es un fabricante profesional de transformadores de potencia con 30 años de experiencia.

  2. Los transformadores de tipo "pad-mounted" se utilizan ampliamente en estaciones de metro, aeropuertos, hospitales, centros de datos y plantas fotovoltaicas que requieren suministro eléctrico de alta confiabilidad.

  3. Los productos se han exportado a Filipinas, Australia, Estados Unidos, Japón, Dominica, Guyana, Honduras, Samoa, Perú, Argentina, Venezuela, Chile y otros países.

Parámetros Clave

  • Capacidad básica: 45 kVA--12000 kVA

  • Voltaje primario: 2400 V--46000 V

  • Voltaje secundario: 120 V--24940 V

  • Nivel básico de impulso (BIL): 30 kV--250 kV

  • Estándares: ANSI/IEEE C57.12.00, C57.12.34, CSA C227.4

  • Nivel acústico: NEMA TR-1

  • Certificaciones: FM Global (interior/exterior), UL/cUL para la mayoría de los modelos.

  • Mercados principales: Estados Unidos, Asia Oriental, Sudeste Asiático, con servicios OEM/ODM.

Precio de subestaciones prefabricadas de estilo americano, exportación de subestaciones prefabricadas de estilo americano, transformador de pedestal de estilo americano

Ventajas del Transformador Compacto

  1. Estándares: ANSI 57, IEEE C57, IEC 60076.

  2. Certificaciones: ISO, CE, IEC, CSA, UL.

  3. Eficiencia: >99%, cumpliendo con las regulaciones DOE 2016.

  4. Mantenimiento: IP54 (NEMA 3R), libre de mantenimiento, vida útil >25 años.

  5. Sostenibilidad: Compatible con aceite vegetal FR3 (biodegradabilidad >95%).

Especificaciones Técnicas


  • Capacidad: 75 kVA - 2500 kVA.

  • Voltaje nominal: 10 kV, 13.2 kV, 13.8 kV, 24.9 kV, 33 kV, 34.5 kV.

  • Voltaje máximo de trabajo: 38.5 kV.

Tabla de Especificaciones

Capacidad (KVA) Alto Voltaje(KV) Bajo Voltaje(V) Pérdidas(W) Dimensiones (CM) Peso(KG)
Vacío(W) Carga(W) W D H 油重 总重量
75KVA 34.5KV
19.92KV
13.8KV
13.2KV
7.62KV
12.47KV
7.2KV
240V480V4
80Y/277V
600Y/347V
180 1250 1390 910 1430 120 645
112.5KVA 200 1500 1420 920 1430 138 729
150KVA 280 2200 1510 980 1530 201 989
225KVA 400 3050 1600 1000 1660 230 1195
300KVA 480 3650 1660 1080 1680 260 1415
500KVA 680 5100 1810 1160 1790 325 1905
750KVA 980 7500 2030 1300 2030 535 2755
1000KVA 1150 10300 1651 1549 1854 650 3235
1500KVA 1640 14500 2210 1470 2150 748 5835
2000KVA 2160 20645 2380 1600 2220 950 6430
2500KVA 2680 27786 2480 1650 2330 1020 8865

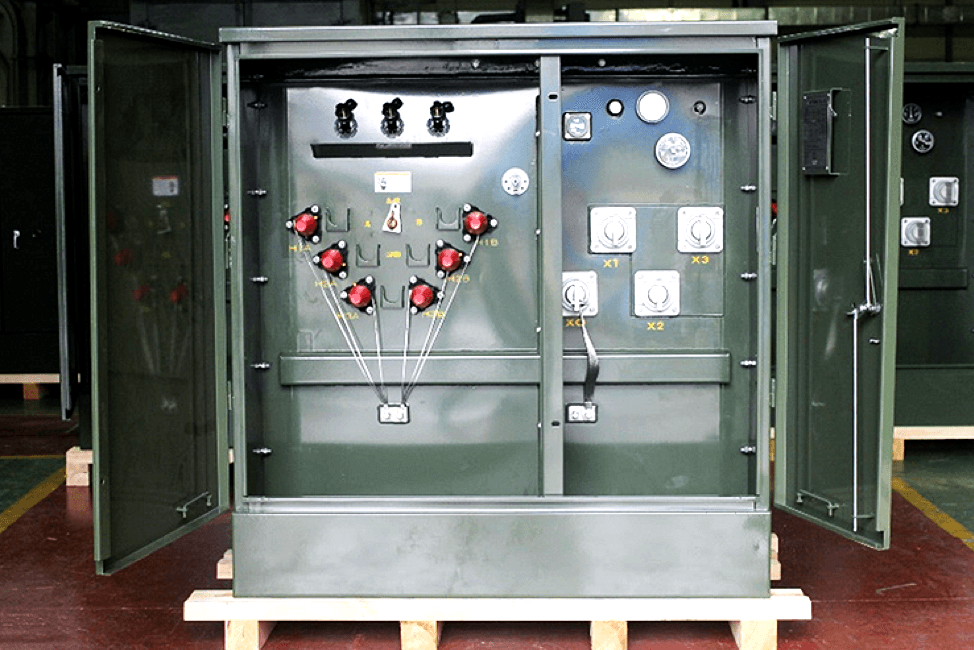

Componentes Estándar
Configuraciones de conexión: Delta-Estrella, Estrella-Tierra, Delta-Delta, Estrella-Estrella.
Boquillas: 200 A/600 A, cerámica húmeda eléctrica.
Características del tanque:
Tapa de inspección con pernos (45-2500 kVA).
Puerta con cerradura de 3 puntos.
Umbral desmontable para instalación.
Puntos de izaje (4).
Separación de acero entre compartimentos.
Válvulas y Tapones:
Válvula de llenado superior de 1 pulgada.
Válvula de drenaje con muestreador.
Válvula de alivio de presión automática.
Placa de identificación: Aluminio anodizado grabado con láser.

Estudio de caso de un transformador compacto


Precio de subestaciones prefabricadas de estilo americano, exportación de subestaciones prefabricadas de estilo americano, transformador de pedestal de estilo americano


Casos de Estudio y Colaboración Comercial



Objetivo: Convertirse en el fabricante líder mundial de equipos eléctricos.
Alcance global: Más de 50 países.
Enfoque: Relaciones a largo plazo con clientes, proporcionando productos y servicios de alta calidad.



Preguntas Frecuentes (FAQ)



1. ¿Cuáles son las aplicaciones típicas?

Distribución en fábricas, logísticas, centros comerciales, hospitales, centros de datos y plantas fotovoltaicas.

2. ¿Configuración de voltaje típica?

Alto voltaje: 15 kV/25 kV; Bajo voltaje: 480V (personalizable).

3. ¿Cómo calcular la corriente nominal?

Ejemplo: 500 kVA, Alto voltaje: 21.87 A, Bajo voltaje: 721.69 A.

4. ¿Requisitos de instalación?

Base resistente (≥2000 kg), ventilación (≥1 m de espacio libre), resistencia de puesta a tierra ≤4 Ω.

5. ¿Compatible con sistemas fotovoltaicos?

Sí, con dispositivos anti-retorno y ajustes de protección.

6. ¿Mantenimiento clave?

Nivel de aceite, temperatura, sellos, prueba de aceite aislante cada 2 años.

7. ¿Niveles de protección (NEMA)?

Exterior: NEMA 3R (≈IP24), Industrial: NEMA 4 (≈IP66).

8. ¿Eficiencia energética?

Cumple con NEMA TP-1, pérdidas mínimas (vacío: 680-800 W, carga: 5500-6000 W).

9. ¿Fallos comunes y soluciones?

Sin salida: verificar fusibles/disyuntores; Fugas: apretar tornillos; Ruido: núcleo suelto.

10. ¿Consideraciones de compra?

Certificaciones UL, estándares ANSI/IEEE, plazo de entrega 3-5 semanas.
