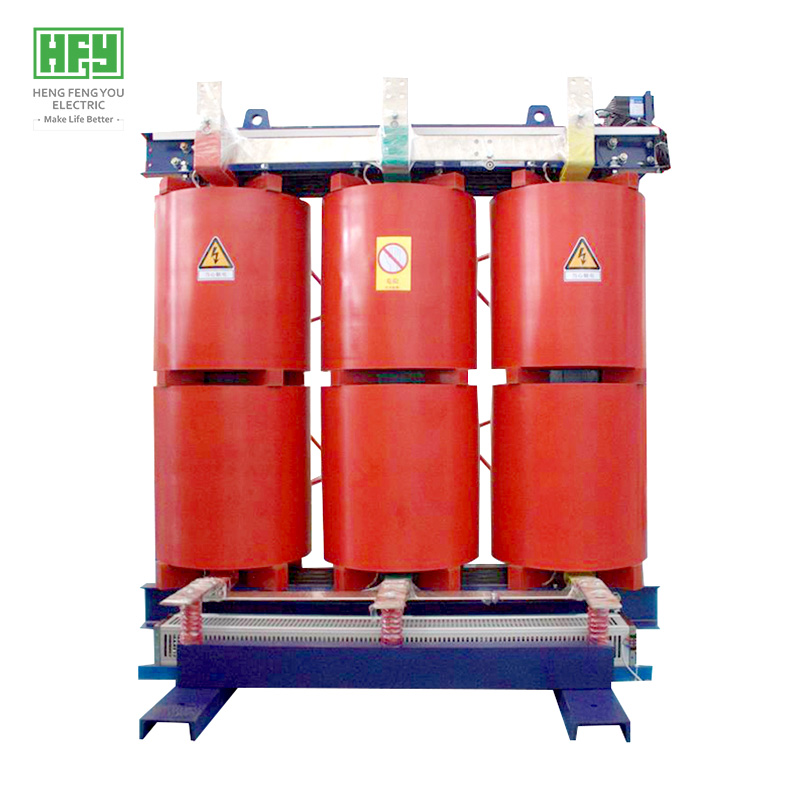

Transformador Rectificador Seco con Devanado Partido ZSG

P1. ¿Cuáles son las aplicaciones principales del transformador ZSG?
Se utiliza principalmente en campos industriales como la electroquímica, la electrólisis de aluminio y los hornos de arco eléctrico de corriente continua, proporcionando una fuente de alimentación estable para sistemas rectificadores de alta potencia.

P2. ¿En qué se diferencia el diseño del ZSG del de un transformador rectificador común?
Utiliza una estructura de devanado partido, que puede proporcionar múltiples tensiones de salida simultáneamente, reducir el impacto de las corrientes de cortocircuito y mejorar la confiabilidad del sistema.

P3. ¿Cuál es el nivel de aislamiento y la resistencia a la temperatura del ZSG?
El nivel de aislamiento es normalmente Clase H (180°C). Utiliza resina epoxi moldeada al vacío, que es resistente a altas temperaturas y autoextinguible, adecuada para funcionamiento con cargas altas.

P4. ¿Cómo se configura el voltaje de salida del ZSG?
Puede diseñarse con devanados doblemente partidos o múltiples, produciendo formas de onda de salida como 12 pulsos o 24 pulsos, lo que reduce la interferencia de armónicos.

P5. ¿Cómo maneja el ZSG el aumento de temperatura causado por cargas rectificadoras?
Mediante un diseño de enfriamiento por ventilación forzada (como modos de refrigeración AF o ANAF) y una disposición optimizada de los devanados, garantizando que no se sobrecaliente durante operaciones prolongadas.

P6. ¿El ZSG requiere medidas de supresión de armónicos?
El devanado partido en sí mismo reduce los armónicos, pero se recomienda complementarlo con dispositivos de filtrado (como filtros LC) para cumplir plenamente con los requisitos de la red eléctrica.

P7. ¿Qué requisitos ambientales de instalación existen para el ZSG?
Debe evitarse su instalación en ambientes húmedos o con gases corrosivos. Para instalación en interiores, se debe garantizar una buena ventilación. El grado de protección suele ser IP20 o IP23.

P8. ¿Cuáles podrían ser las causas de un ruido anormal durante el funcionamiento?
Las causas comunes incluyen devanados flojos, fallo del ventilador de refrigeración o vibración del núcleo. Es necesario parar el equipo, inspeccionarlo y apretar los componentes relevantes.

P9. ¿En qué partes debe centrarse el mantenimiento rutinario?
Limpieza periódica del polvo, inspección del estado del aislamiento de los devanados, prueba del funcionamiento del sistema de refrigeración y registro de los datos de corriente de carga y temperatura.

P10. ¿Cuál es la vida útil del transformador ZSG?
La vida útil de diseño es de aproximadamente 20 a 25 años. La vida real depende de la tasa de carga, las condiciones ambientales y el nivel de mantenimiento. Se recomienda realizar una inspección completa cada 5 años.
