Transformadores Especiales

KBSG Transformador Seco Minero Antideflagrante

Marca: Hengfengyou
Serie: KBSG
Uso: Industria Minera
País de origen: China
Forma de pago: L/C, T/T, Western Union, Paypal, Money Gram
Certificación: ISO9001、CB、CE、MA

Consultar ahora

Subestación Móvil Antideflagrante Seca para Minas KBSG - Guía Global de Adquisición

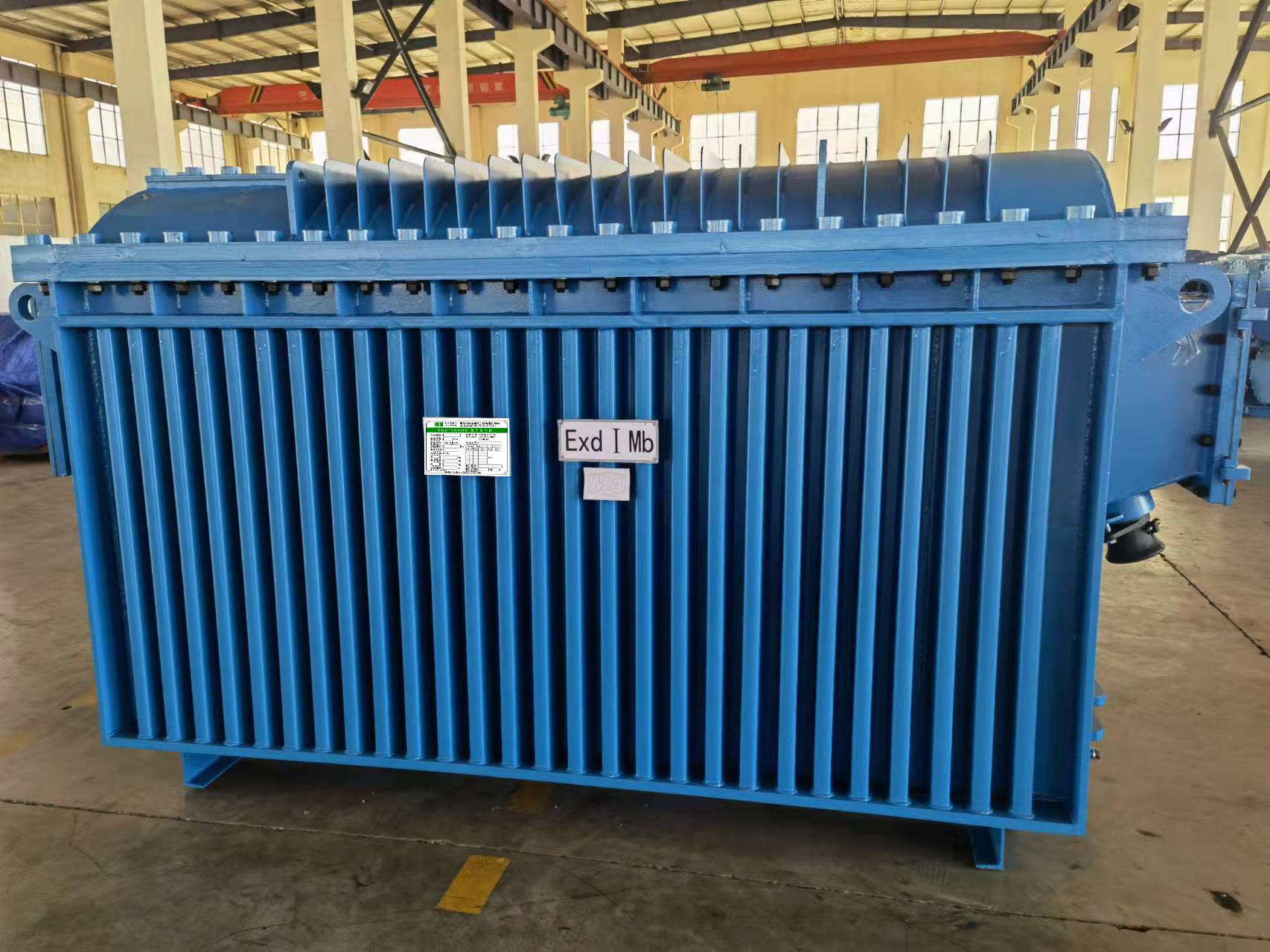

I.Resumen del Transformador Minero KBSG

La subestación móvil antideflagrante minera tipo KBSG se utiliza principalmente en minas con mezclas de gas metano y polvo de carbón con riesgo de explosión, actuando como dispositivo de distribución para equipos de excavación y minería mecanizada integral en pozos de minas de carbón.
KBSG Transformador Seco Minero Antideflagrante, KBSG Transformador Seco Minero Antideflagrante, KBSG Transformador Seco de Aislamiento Antideflagrante para Minas.

KBSG Transformador Seco Minero Antideflagrante, KBSG Transformador Seco Minero Antideflagrante, KBSG Transformador Seco de Aislamiento Antideflagrante para Minas.

II.Características del Transformador Minero KBSG

-El transformador seco para la subestación móvil tipo antideflagrante KBSG consiste en una caja exterior, tapa, ensamblaje del núcleo, ensamblaje de aislamiento, cables de alta tensión, cables de baja tensión y un carro para rieles.

-La carcasa del transformador KBSG es de estructura antideflagrante con tapa superior abatible. La tapa tiene cuatro argollas pequeñas para izado durante su desmontaje. Los lados de la caja son de chapa acanalada, la base es de chapa gruesa. Ambos lados (AT y BT) tienen bridas de conexión para conectar con los interruptores. La caja tiene cuatro orejas de izado grandes para el izado completo del transformador; ambos extremos tienen pernos de puesta a tierra y señalización para conexión a la tierra externa.

-Internamente, el transformador KBSG tiene cables de interbloqueo AT/BT y cables de control de temperatura conectados a los interruptores respectivos; el control de temperatura utiliza PT100 o relés térmicos, emitiendo una señal por exceso de temperatura.

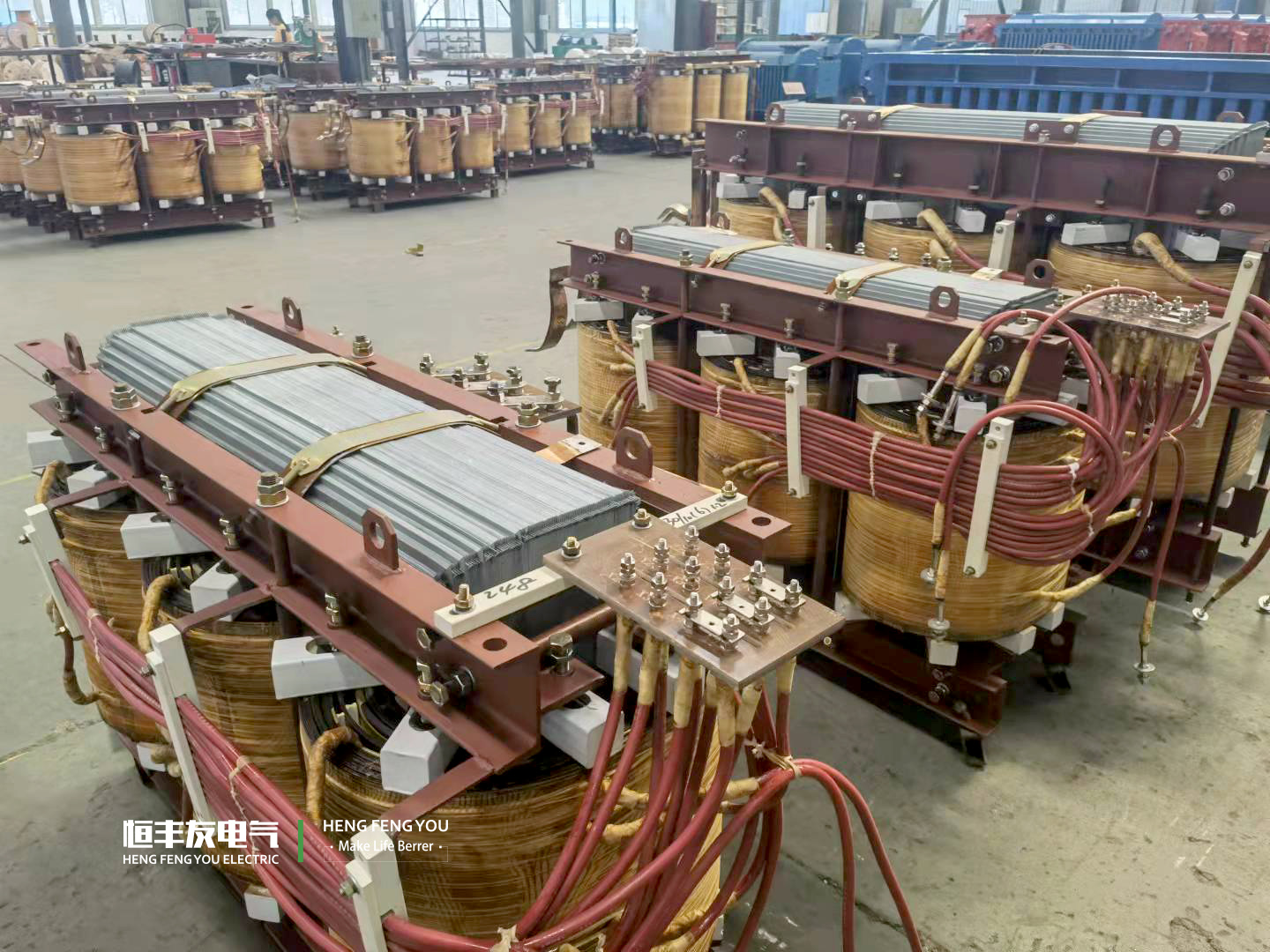

-El ensamblaje del núcleo del transformador KBSG consta de núcleo, herrajes y piezas aislantes. El núcleo utiliza chapas de acero al silicio orientado de grano frío de alta calidad 30Q130 o 30Q120, con estructura de apilamiento totalmente escalonada y tres juntas oblicuas para reducir pérdidas y corriente en vacío. Los cortes se tratan con antioxido; las columnas y la culata inferior se pintan con barniz resistente al calor, humedad y óxido. Los herrajes son de acero U, usando tornillos tensoras, con medidas para evitar desplazamientos relativos. Las piezas aislantes son de material aislante Clase C de calidad.

-El ensamblaje de aislamiento incluye el aislamiento principal y longitudinal, bobinas AT/BT y su prensado. Utiliza material aislante Clase C de calidad; las bobinas se bobinan en tensión aumentando la resistencia mecánica; usan alambre de cobre libre de oxígeno aislado con papel Nomex Clase C, cuya constante dieléctrica es muy cercana al aire, logrando campo uniforme y baja descarga parcial. El prensado usa espárragos y bloques de cerámica, con medidas antideslizantes.

-Los cables de AT salen por cable, los de BT por cable o barras de cobre. La distancia de fuga y el espacio al aire exceden los requisitos de GB3836.3-2000, evitando chispas, arcos o temperaturas peligrosas en operación normal, garantizando seguridad.

-El carro se fija con pernos a la base de la caja, las ruedas son desmontables, ancho de vía 900/600 mm.

III.Estándares de fabricación, instalación y aceptación de transformadores mineros KBSG

Hengfengyou Electric utiliza en el diseño, fabricación y prueba de productos KBSG los estándares nacionales GB, IEC, estándares del Ministerio de Energía y relacionados:

GB/T 16927.1-1997, GB/T 16927.2-1997, GB/T 5582-1993, GB 10237-1988, GB 3836.1-2000, GB 3836.2-2000, GB 3836.3-2000, GB 6450-1986, GB 8286-2005.

IV.Parámetros Técnicos del Transformador Minero KBSG:

Subestación transformadora móvil con aislamiento de explosiones para minería de tipo seco KBSGZY
Tipo	Capacidad nominal (KVA)	Combinación de voltaje (KV)			Grado de grupo de conexión	Pérdida(W)		Corriente sin carga (%)	Resistencia a cortocircuito (%)	Peso (kg)	Dimensiones (largo x ancho x alto) (mm)	Calibre (mm)
Tipo	Capacidad nominal (KVA)	Alto voltaje (KV)	Rango de toma (%)	Bajo voltaje (KV)	Grado de grupo de conexión	Pérdida sin carga	Pérdida de carga	Corriente sin carga (%)	Resistencia a cortocircuito (%)	Peso (kg)	Dimensiones (largo x ancho x alto) (mm)	Calibre (mm)
KBSGZY-50/6	50	6	±5	0.693/0.4	YyO(d11)	350	550	2.5	4	1950	2990700900	600
KBSGZY-100/6	100					520	920	2.5	4	2050	30407201000	600
KBSGZY-160/6	160					700	1300	2	4	2310	31007601050	600 900
KBSGZY-200/6	200					820	1550	2	4	2550	31507601050
KBSGZY-250/6	250					950	1800	2	4	3050	32907801100
KBSGZY-315/6	315			1.2/0.693		1100	2150	1.8	4	3500	35608751340
KBSGZY-400/6	400					1300	2600	1.8	4	3750	35659001400
KBSGZY-500/6	500					1500	3100	1.5	4	4040	35809501545
KBSGZY-630/6	630					1800	3680	1.5	4	4345	35809501545
KBSGZY-800/6	800			1.2/0.693 3.45	YyO(d11) Yyno	2050	4500	1.0	4	5675	37609901560
KBSGZY-1000/6	1000			1.2/0.693 3.45	YyO(d11) Yyno	2350	5400	1.0	4	6600	400010601615
KBSGZY-1250/6	1250			1.2 3.45	Yyo Yyno	2750	6500	1.0	4	7610	404011751590
KBSGZY-1600/6	1600			1.2 3.45	Yyo Yyno	3350	8000	0.8	4	9400	425011901865
KBSGZY-2000/6	2000			3.45	Yyno Dyn11	3800	9500	0.6	4.5	9900	425011901865
KBSGZY-2500/6	2500					4500	10600	0.6	5	13750	455012001900
KBSGZY-3150/6	3150					5300	12500	0.6	5.5	16750	480012501800
KBSGZY-4000/6	4000					6100	14000	0.6	6	19750	490013001850
KBSGZY-50/10	50	10		0.693/0.4	YyO(d11)	390	680	2.5	4	2050	30907201000	600
KBSGZY-100/10	100					560	1050	2.5	4	2400	32408001050	600
KBSGZY-160/10	160					800	1500	2.0	4	2800	33908501300	600 900
KBSGZY-200/10	200					950	1800	2.0	4	2950	33908501300
KBSGZY-250/10	250					1100	2100	2.0	4	3230	34908951400
KBSGZY-315/10	315			1.2/0.693		1300	2500	1.8	4	3600	36208951450
KBSGZY-400/10	400					1500	3000	1.8	4	3860	37109101500
KBSGZY-500/10	500					1750	3500	1.5	4	4135	38809501535
KBSGZY-630/10	630					2000	4100	1.5	4	5480	39909901585
KBSGZY-800/10	800			1.2/0.693 3.45	YyO(d11) Yyno	2300	5100	1.2	4	6270	416010601615
KBSGZY-1000/10	1000			1.2/0.693 3.45	YyO(d11) Yyno	2600	6100	1.2	4.5	6800	425010501680
KBSGZY-1250/10	1250			1.2 3.45	Yyo Yyno	3100	7400	1.0	4.5	7750	433011751790
KBSGZY-1600/10	1600			1.2 3.45	Yyo Yyno	3800	8500	1.0	5	9450	438011001850
KBSGZY-2000/10	2000			3.45	YyO(d11)	4500	9700	0.7	5	11850	459012001900
KBSGZY-2500/10	2500					5200	10800	0.7	5.5	14850	525513601735
KBSGZY-3150/10	3150					6100	12800	0.7	5.5	18850	521013001880
KBSGZY-4000/10	4000					7000	15000	0.7	6	21850	570013501900
KBSGZY-5000/10	5000					8000	18500	0.7	6.5	24800	570014801900
KBSGZY-6300/10	6300					9500	21000	0.7	7	26800	580015601900
KBSGZY-8000/10	8000					11500	25000	0.7	7.5	28700	600016501960

V.Casos de Estudio del Transformador Minero KBSG

KBSG Transformador Seco Minero Antideflagrante, KBSG Transformador Seco Minero Antideflagrante, KBSG Transformador Seco de Aislamiento Antideflagrante para Minas.

VI.Cooperación Comercial para el Transformador Minero KBSG

Desarrolle Negocios con Hengfengyou

Nuestro objetivo es ser un fabricante líder mundial de equipos eléctricos.

La experiencia y tecnología acumuladas durante años han beneficiado a clientes en más de 50 países. Una vez establecida la cooperación, nuestros clientes se convierten en socios confiables a largo plazo, porque Hengfengyou siempre insiste en ofrecerle nuestros mejores productos y servicios eléctricos.

VII.Preguntas Frecuentes (FAQ) - Transformador Minero KBSG

1. ¿Qué es un transformador minero?

Un transformador minero es un transformador de potencia especializado diseñado para proporcionar distribución eléctrica confiable en operaciones mineras. Puede soportar entornos hostiles, incluyendo polvo, humedad, vibración y temperaturas extremas.

2. ¿Por qué los transformadores mineros son diferentes de los transformadores estándar?

Los transformadores mineros cuentan con carcasas robustas, sistemas de refrigeración mejorados y diseños antideflagrantes (si es necesario) para operar de manera segura en condiciones mineras peligrosas, a diferencia de los transformadores estándar utilizados en entornos menos demandantes.

3. ¿Cuáles son los tipos comunes de transformadores mineros?

Los tipos comunes incluyen:

Transformadores secos (refrigerados por aire, sin aceite inflamable)

Transformadores sumergidos en aceite (para aplicaciones de alta potencia)

Transformadores antideflagrantes (para minas subterráneas peligrosas)

4. ¿Qué voltajes nominales suelen admitir los transformadores mineros?

Los transformadores mineros suelen manejar rangos de Media Tensión (MT), como 1 kV a 36 kV, dependiendo de los requisitos eléctricos del equipo minero.

5. ¿Cómo se enfrían los transformadores mineros?

Utilizan diferentes métodos de refrigeración:

AN (Aire Natural): Refrigeración por aire pasiva.

AF (Aire Forzado): Refrigeración asistida por ventilad

Refrigeración por aceite con radiadores o intercambiadores de calor (para tipos sumergidos).

6. ¿Son los transformadores mineros a prueba de explosiones?

Algunos transformadores mineros (especialmente para minas de carbón subterráneas) son antideflagrantes (tipo "d") para prevenir la ignición de gases inflamables como el metano.

7. ¿Qué características de seguridad tienen los transformadores mineros?

Las características clave de seguridad incluyen:

Protección contra sobrecargas y cortocircuitos.

Sensores de monitoreo de temperatura.

Carcasa resistente a la corrosión.

Sistema de puesta a tierra con protección contra fallos.

8. ¿Con qué frecuencia se debe mantener un transformador minero?

El mantenimiento regular es crucial, generalmente cada 6-12 meses, e incluye:

Pruebas de resistencia de aislamiento.

Análisis de aceite (para transformadores llenos de aceite).

Limpieza del sistema de refrigeración.

Verificación de conexiones eléctricas.
