Guía Global de Adquisición de Transformadores para Horno Eléctrico

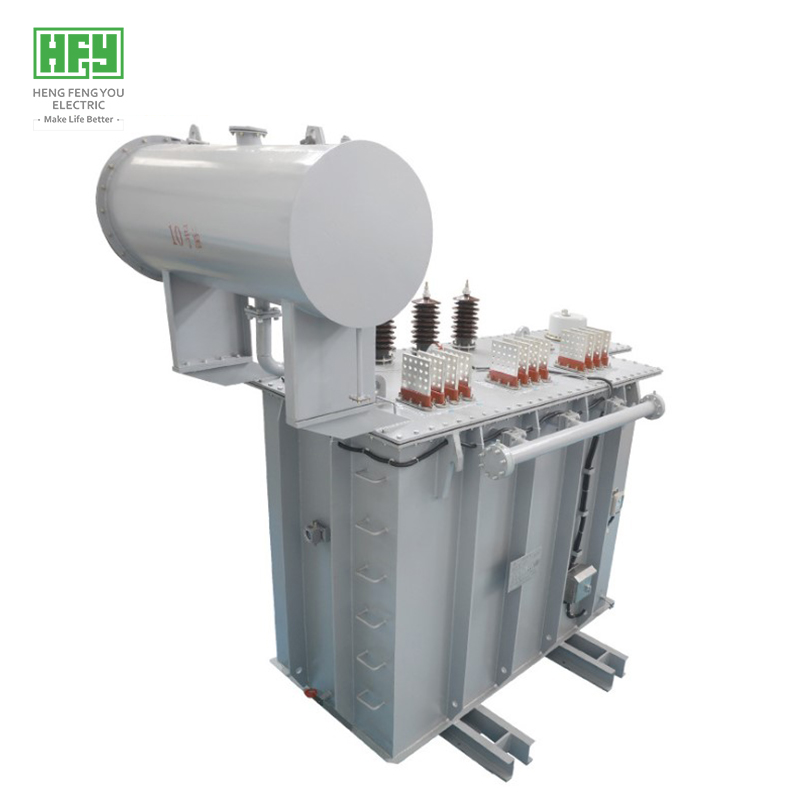

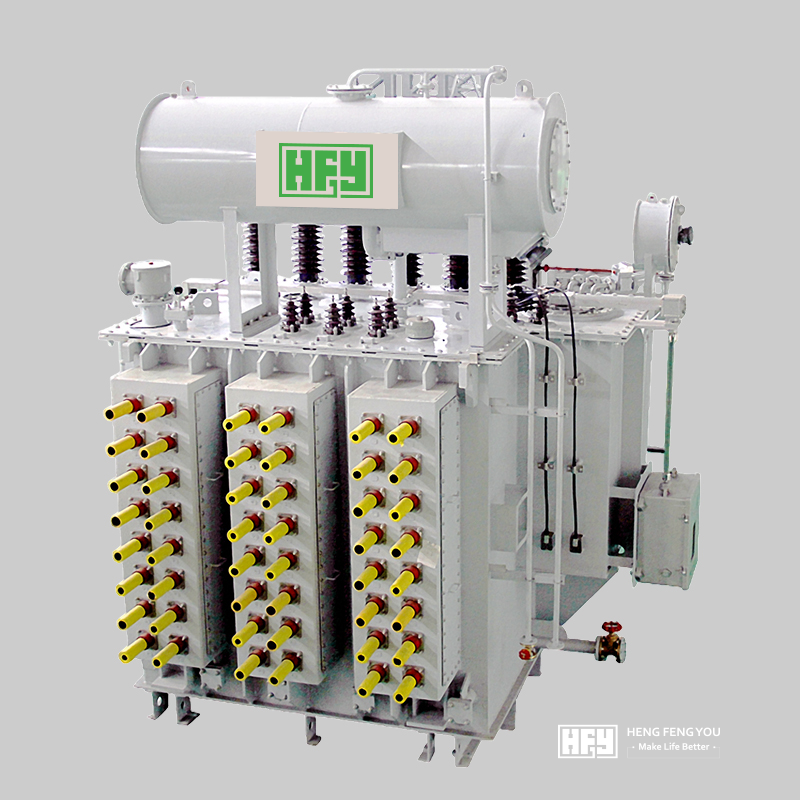

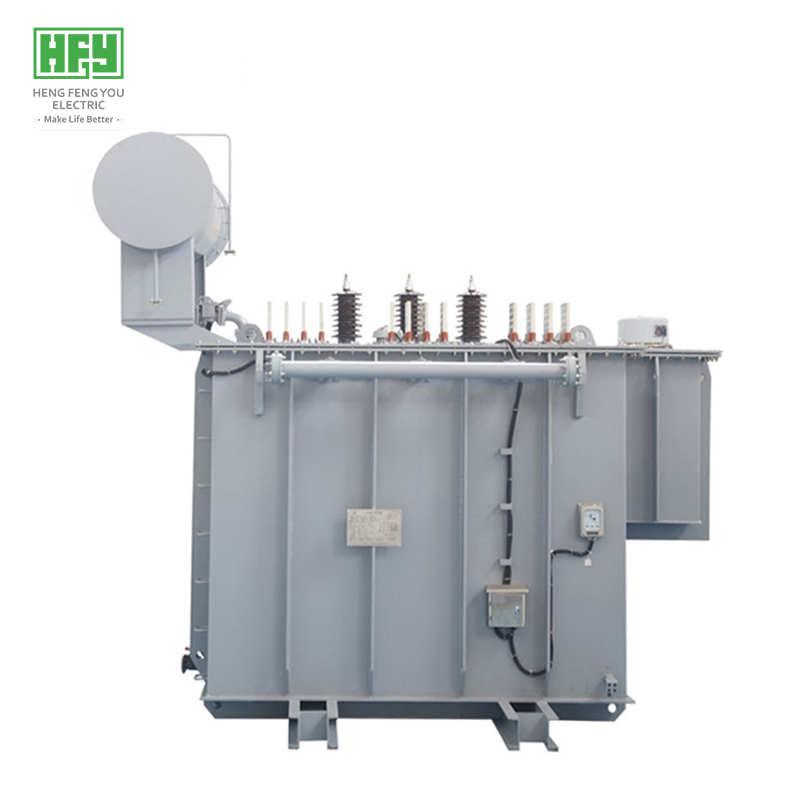

I. Resumen del Transformador para Horno Eléctrico
El transformador para horno eléctrico es un transformador especializado diseñado en función de los principios de trabajo, características de carga y particularidades operativas de varios hornos eléctricos. Incluye específicamente: transformadores para hornos de arco eléctrico de fundición de acero, transformadores para hornos de afino de cuchara (LF), transformadores para hornos de escoria conductora (ESR), transformadores para hornos de arco sumergido (para ferroaleaciones, etc.), transformadores para hornos de frecuencia industrial, transformadores para hornos de frecuencia media por inducción, y transformadores para hornos de corriente continua como hornos de carburo de silicio y hornos de grafización.
Los transformadores para hornos eléctricos industriales se dividen principalmente en 3 categorías: transformadores para hornos de resistencia, transformadores para hornos de arco y transformadores para hornos de inducción.
Estándares de producción de Hengfengyou para transformadores de horno eléctrico: Una categoría son transformadores estándar diseñados y producidos según las normas nacionales actuales; la otra categoría son nuevos transformadores de horno eléctrico energéticamente eficientes desarrollados y fabricados sobre la base de los transformadores estándar chinos.
Aplicaciones Principales:
i.En la industria metalúrgica, para fundir aleaciones de cobre de alta calidad y ferroaleaciones.
ii.En la industria química, para la producción de fósforo blanco, carburo cálcico, resinas sintéticas, etc.
iii.En la industria mecánica, para la fundición de acero y hierro fundido.
iv.Alta confiabilidad verificada por operación en más de 50 países y regiones worldwide.
v.Los productos se venden principalmente actualmente en mercados y regiones como Asia Oriental, Asia Central, Sudeste Asiático, América del Sur y América del Norte.
vi.Estándares cumplidos: Serie IEC 60076.
II.Ventajas del Transformador para Horno Eléctrico
> Tecnología Líder
i.Gran capacidad, bajas pérdidas, mayor eficiencia energética, mediciones reales superiores a los estándares GB e IEC.
ii.Tecnología de bobinado con cinta de cobre en alta tensión, mejora la resistencia a sobretensiones atmosféricas.
iii.Tecnología de bobinado con lámina de cobre en baja tensión, aislado con materiales aislantes de Grado A de alta calidad, mayor clase de resistencia térmica.
iv.Baja dispersión magnética, alta resistencia mecánica, fuerte capacidad para soportar cortocircuitos.
v.Núcleo con estructura de láminas escalonadas y juntas totalmente oblicuas a 45°.
> Carcasa
i.Equipos láser Mitsubishi (Japón) y CNC de punzonado, cizallado y plegado garantizan la precisión del procesamiento.
ii.Soldadura automática con robots ABB, inspección láser, evita puntos defectuosos, tasa de calificación del 99.99998%.
iii.Tratamiento con pintura electrostática en polvo, no se desprende en 30 años (resistencia a la corrosión del recubrimiento >100h, dureza ≥ 0.4).
iv.Estructura completamente sellada, libre de mantenimiento y reparaciones, vida útil de más de 30 años en operación normal.
> Núcleo
i.El material del núcleo utiliza láminas de acero al silicio de grano orientado y en frío de alta calidad, aisladas con óxidos minerales (provenientes de Baosteel, WISCO China).
ii.Mediante el control del proceso de corte y apilado de las láminas de acero al silicio, se minimizan los niveles de pérdidas, la corriente de vacío y el ruido.
iii.Núcleo especialmente reforzado, garantiza una estructura de transformador robusta durante la operación normal y el transporte.
> Devanados (Bobinas)
El devanado de baja tensión está bobinado con lámina de cobre de alta calidad, excelente rendimiento de resistencia dieléctrica.
El devanado de alta tensión generalmente se bobina con alambre de cobre aislado, utilizando tecnología patentada por Hengfengyou Electric.
Excelente capacidad para soportar esfuerzos radiales causados por cortocircuitos.
> Materiales de Alta Calidad
Láminas de acero al silicio de Baosteel, WISCO.
Cobre libre de oxígeno de alta calidad de producción china.
Aceite transformador de alta calidad (No. 25) de PetroChina (Kunlun Lubricant).
> Tecnología Patentada
Gracias a la tecnología patentada de Hengfengyou Electric "Transformador de Potencia de Bajo Consumo Energético", permite ahorrar un 5% de material, las pérdidas del transformador se reducen entre un 10% y un 20% respecto a productos similares en el mercado, siendo más eficiente energéticamente y ecológico.
III.Parámetros Técnicos del Transformador para Horno Eléctrico
Nota: Voltaje, capacidad, frecuencia, grupo de conexión y pérdidas pueden personalizarse según los requisitos del cliente.
(A continuación se adjuntan parámetros en formato tabular).
Tabla de parámetros del transformador del horno
|
|
|
|
|
|
|
Corriente nominal secundaria (A)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
240; 138; 129; 224; 210; 121
|
|
|
|
|
|
240; 138; 129; 224; 210; 121
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
260; 150; 139; 240; 210; 121
|
|
|
|
|
|
260; 150; 139; 240; 210; 121
|
|
|
|
|
|
260; 150; 139; 240; 210; 121
|
|
|
|
|
|
260; 150; 139; 240; 210; 121
|
|
|
|
|
|
260; 150; 139; 240; 210; 121
|
|
|
|
|
|
260; 150; 139; 240; 210; 121
|
|
|
|
|
|
|
280; 260; 240; 220; 200; 180; 160; 140
|
|
|
|
|
|
290; 270; 250; 230; 210; 190; 170; 150
|
|
|
|
|
|
340; 320; 300; 280; 260; 240; 220; 200
|
|
|
|
|
|
|
280; 260; 240; 220; 200; 180; 160; 140
|
|
|
|
|
|
290; 270; 250; 230; 210; 190; 170; 150
|
|
|
|
|
|
340; 320; 300; 280; 260; 240; 220; 200
|
|
|
|
|
|
|
280; 260; 240; 220; 200; 1880; 160; 140
|
|
|
|
|
|
280; 260; 240; 220; 200; 1880; 160; 140
|
|
|
|
|
|
350; 340; 330; 320; 311; 301; 291; 280; 270
|
|
|
|
|
|
|
280; 260; 240; 220; 200; 1880; 160; 140
|
|
|
|
|
|
280; 260; 240; 220; 200; 1880; 160; 140
|
|
|
|
|
|
350; 340; 330; 320; 311; 301; 291; 280; 270
|
|
|
|
|
|
|
300; 290; 281; 270; 260; 250; 241; 230; 221
|
|
|
|
|
|
320; 298; 279; 262; 247; 233; 221; 210; 199
|
|
|
|
|
|
349; 328; 309; 292; 277; 263; 251; 240; 299
|
|
|
|
|
|
|
300; 290; 281; 270; 260; 250; 241; 231; 220
|
|
|
|
|
|
320; 298; 278; 261; 246; 233; 221; 210; 200
|
|
|
|
|
|
350; 329; 310; 293; 278; 264; 252; 241; 230
|
|
|
|
|
|
|
330; 308; 289; 272; 257; 244; 232; 221; 211
|
|
|
|
|
|
340; 318; 299; 282; 267; 254; 241; 230; 220
|
|
|
|
|
|
379; 357; 338; 319; 302; 287; 273; 261; 249
|
|
|
|
|
|
|
330; 309; 289; 272; 257; 244; 232; 221; 211
|
|
|
|
|
|
340; 318; 299; 283; 268; 254; 242; 231; 221
|
|
|
|
|
|
380; 357; 337; 319; 302; 288; 274; 262; 251
|
|
|
|
|
|
|
340; 318; 299; 282; 267; 254; 241; 230; 220
|
|
|
|
|
|
340; 318; 299; 282; 267; 254; 241; 230; 220
|
|
|
|
|
|
390; 365; 343; 324; 307; 290; 275; 261; 249
|
|
|
|
|
|
|
340; 318; 299; 283; 268; 254; 242; 231; 221
|
|
|
|
|
|
390; 365; 342; 323; 306; 289; 275; 261; 249
|
|
|
|
|
|
400; 373; 350; 330; 312; 295; 281; 267; 255
|
|
|
IV.Preguntas Frecuentes sobre Transformadores de Horno Eléctrico
i.¿Cuál es la función principal de un transformador de horno eléctrico?
Se utiliza para proporcionar una fuente de alimentación estable de alta corriente y bajo voltaje a hornos industriales como hornos de arco eléctrico y hornos de resistencia, garantizando un calentamiento o fusión eficiente.
ii.¿En qué se diferencia un transformador de horno eléctrico de un transformador de potencia normal?
Los transformadores de horno están diseñados para soportar impactos de carga frecuentes y sobrecargas a corto plazo, con un mayor enfoque en alta impedancia de cortocircuito, fuerte capacidad de disipación de calor y resistencia al choque térmico.
iii.¿Cuáles son los tipos comunes de transformadores de horno eléctrico?
Incluyen principalmente transformadores para hornos de arco eléctrico, transformadores para hornos de arco sumergido (minería), transformadores para hornos de frecuencia media y transformadores para hornos de inducción a frecuencia industrial.
iv.¿Cuáles son los métodos de refrigeración para transformadores de horno eléctrico?
Los métodos comunes incluyen refrigeración natural en aceite (ONAN), refrigeración por aire en aceite (ONAF) y refrigeración forzada por aire con circulación forzada de aceite (OFAF), seleccionados según los requisitos de carga.
v.¿Cómo seleccionar la capacidad nominal de un transformador de horno eléctrico?
Se debe calcular en función de la potencia del horno, el material a fundir y los requisitos del proceso. Normalmente se configura con un margen de 1.2 a 1.5 veces la carga máxima.
vi.¿Qué impacto tiene la sobrecarga frecuente en un transformador de horno eléctrico?
Puede causar sobrecalentamiento del devanado, envejecimiento acelerado del aislamiento e incluso su fallo. Es crucial controlar estrictamente la duración y frecuencia de las sobrecargas y mejorar el monitoreo de la temperatura.
vii.¿Cuáles podrían ser las causas de un voltaje de salida inestable en el transformador?
Las causas comunes incluyen fluctuaciones en el voltaje de la red, contacto deficiente en el conmutador de tomas o cambios bruscos en la corriente de carga. Es necesario verificar el circuito y el dispositivo de regulación de voltaje.
viii.¿Se requiere un dispositivo de compensación de reactiva para los transformadores de horno eléctrico?
Generalmente sí, porque la carga del horno tiene un factor de potencia bajo (0.7-0.8). La instalación de SVC (Compensador Estático de VArs) o bancos de condensadores (FC) puede mejorar la eficiencia energética y reducir los armónicos en la red.
ix.¿Qué componentes deben inspeccionarse prioritariamente durante el mantenimiento rutinario?
Incluyen el nivel y calidad del aceite (en tipos sumergidos), el sistema de refrigeración, la estanqueidad de las boquillas aislantes, la temperatura de los devanados y la funcionalidad del conmutador de tomas.
x.¿De qué factores depende la vida útil de un transformador de horno eléctrico?
Depende principalmente de la tasa de carga, la efectividad de la refrigeración, la frecuencia del mantenimiento y el entorno operativo. Con un uso normal, la vida útil puede alcanzar los 15-20 años.
