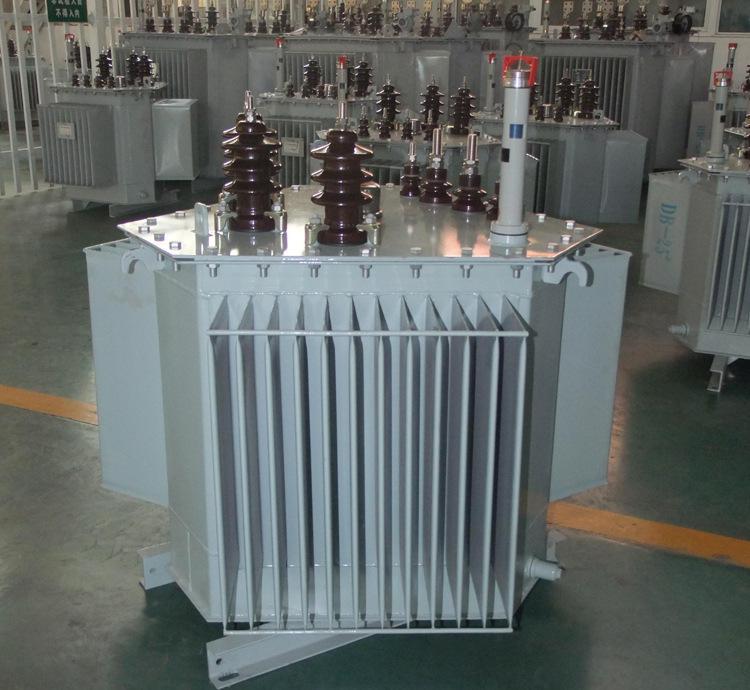

Transformador de Distribución Tipo Núcleo Enrollado Tridimensional Inmerso en Aceite

Marca: Hengfengyou
Serie: S-MRL
Uso: Transformador de Distribución
País de origen: China
Forma de pago: L/C, T/T, Western Union, Paypal, Money Gram
Certificación: ISO9001、CB、CE、KEMA

Consultar ahora

Descripción General del Producto

Transformador innovador de alta eficiencia energética. En comparación con transformadores S11 de capacidad equivalente, reduce las pérdidas en vacío >25%, la corriente en vacío >70% y el ruido 8-11 dB(A).
• Rendimiento verificado superior a estándares GB e IEC. Certificaciones CB, CCC, KEMA.
• Alta confiabilidad demostrada en operación en más de 50 países.
• Aplicación principal: Redes de distribución rurales y urbanas (CA 50 Hz, tensión nominal 10 kV).
• Mercados de exportación: Asia Oriental, Asia Central, Sudeste Asiático, África, Sudamérica.
• Estándares cumplidos: IEC 60076-1/2/3/5/7/20, IEC 60836, IEC 60944; GB/T 6451-2015, serie GB 1094, etc.

Ventajas del Producto

Tecnología de Vanguardia
• Devanado de AT con banda de cobre: mejora la resistencia a sobretensiones atmosféricas.
• Devanado de BT con foil de cobre: aislado con materiales Clase A de alta calidad.
• Enrollado con máquina especializada: inclinación automática precisa de 30° durante el proceso.
• Series compatibles para 10 kV y 20 kV.

Carcasa
• Precisión garantizada con equipos Mitsubishi láser y CNC.
• Soldadura doble con robots ABB e inspección láser: tasa de calidad del 99.99998%.
• Revestimiento electrostático: 30 años sin descamación (resistencia >100h, dureza ≥0.4).
• Estructura sellada: libre de mantenimiento, vida útil >30 años.

Núcleo
• Material: láminas de acero al silicio CRGO aisladas con óxido mineral (Baosteel, Wuhan Steel).
• Circuito magnético trifásico sin uniones: reduce significativamente pérdidas en vacío, corriente y ruido.
• Enrollado automatizado en línea: elimina variaciones de calidad del ensamblaje manual.

Devanados
• BT: foil de cobre (o aluminio bajo pedido) - excelente resistencia dieléctrica.
• AT: alambre de cobre aislado (o aluminio bajo pedido) - tecnología patentada.
• Alta resistencia a fuerzas radiales por cortocircuitos.

Materiales Premium
• Láminas de acero al silicio: Baosteel, Wuhan Steel.
• Cobre libre de oxígeno de alta calidad.
• Aceite transformador Kunlun (grados 25# / 40#).

Especificaciones Adicionales
• Terminales BT: barras de cobre estañadas.
• Terminales AT: pernillos anulares estañados.
• Regulación sin carga (5/7 taps) - con carga bajo pedido.
• Protección con relé de gas (≥800 kVA): alarma por temperatura y disparo por sobrecarga.

Tecnologías Patentadas
• "Transformador ultraeficiente": reduce 5% material y 10-20% pérdidas vs productos similares.
• "Anillos terminales multicapa": aumentan resistencia a cortocircuitos.
• Cumplimiento de estándares GB/IEC: alta eficiencia, bajas pérdidas.

Condiciones de Servicio

• Altitud <1000 m, temperatura -25°C a +40°C, humedad ≤90% (+25°C).
• Inclinación ≤5°, sin vibraciones severas, viento ≤35 m/s.
• Ambiente libre de gases corrosivos, polvo conductor y explosivos.
• Soluciones personalizadas para condiciones externas.

Parámetros Técnicos

• Tensión de entrada: 10 kV
• Tensión de salida: 0.4 kV
• Capacidad: 30-2500 kVA
• Frecuencia: 50 Hz
• Personalizable: tensión, capacidad, frecuencia, grupo de conexión, pérdidas.

S11-M•RL-30～1000kVA系列立体卷铁心液浸式配电变压器
额定容量(kV A)	电压组合			联接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
额定容量(kV A)	高压（kV）	高压分接范围（%）	低压（kV）	联接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
30	6 6.3 10 10.5	±5 ±2×2.5	0.4	Dyn11 Yyn0	100	630/600	0.30	4.0
50					130	910/870	0.24
80					180	1310/1250	0.22
100					200	1580/1500	0.21
125					240	1890/1800	0.20
160					280	2310/2200	0.19
200					340	2730/2600	0.18
250					400	3200/3050	0.17
315					480	3830/3650	0.16
400					570	4520/4300	0.16
500					680	5410/5150	0.16
630					810	6200	0.15	4.5
800					980	7500	0.15
1000					1150	10300	0.14

S13- M•RL-30～1000kVA系列液浸式全密封配电变压器
额定容量(kVA)	电压组合			联接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
额定容量(kVA)	高压（kV）	高压分接范围（%）	低压（kV）	联接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
30	6 6.3 6.6 10 10.5	±5 ±2×2.5	0.4	Dyn11 Yyn0	80	630/600	0.30	4.0
50					100	900/870	0.24
80					130	1310/1250	0.22
100					150	1580/1500	0.21
125					170	1890/1800	0.20
160					200	2310/2200	0.19
200					240	2730/2600	0.18
250					290	3200/3050	0.17
315					340	3830/3650	0.16
400					410	4520/4300	0.16
500					480	5410/5150	0.16
630					570	6200	0.15	4.5
800					700	7500	0.15
1000					830	10300	0.14

S14- M•RL-30～1000kVA系列液浸式全密封配电变压器
额定容量(kVA)	电压组合			联接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
额定容量(kVA)	高压（kV）	高压分接范围（%）	低压（kV）	联接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
30	6 6.3 6.6 10 10.5	±5 ±2.5	0.4	Dyn11 Yyn0	80	505/480	0.30	4.0
50					100	730/695	0.24
80					130	1050/1000	0.22
100					150	1260/1200	0.21
125					170	1510/1440	0.20
160					200	1850/1760	0.19
200					240	2180/2080	0.18
250					290	2560/2440	0.17
315					340	3060/2920	0.16
400					410	3610/3440	0.16
500					480	4330/4120	0.16
630					570	4960	0.15	4.5
800					700	6000	0.15
1000					830	8240	0.14

Instrucciones de Pedido

• Parámetros principales (tensión, capacidad, pérdidas).
• Condiciones ambientales (altitud, temperatura, humedad, ubicación).
• Personalización (tensión, taps, color, tubo de expansión).
• MOQ: 1 unidad - envío global en 7 días.
• Entrega estándar: 30 días - envíos rápidos globales.
